H95

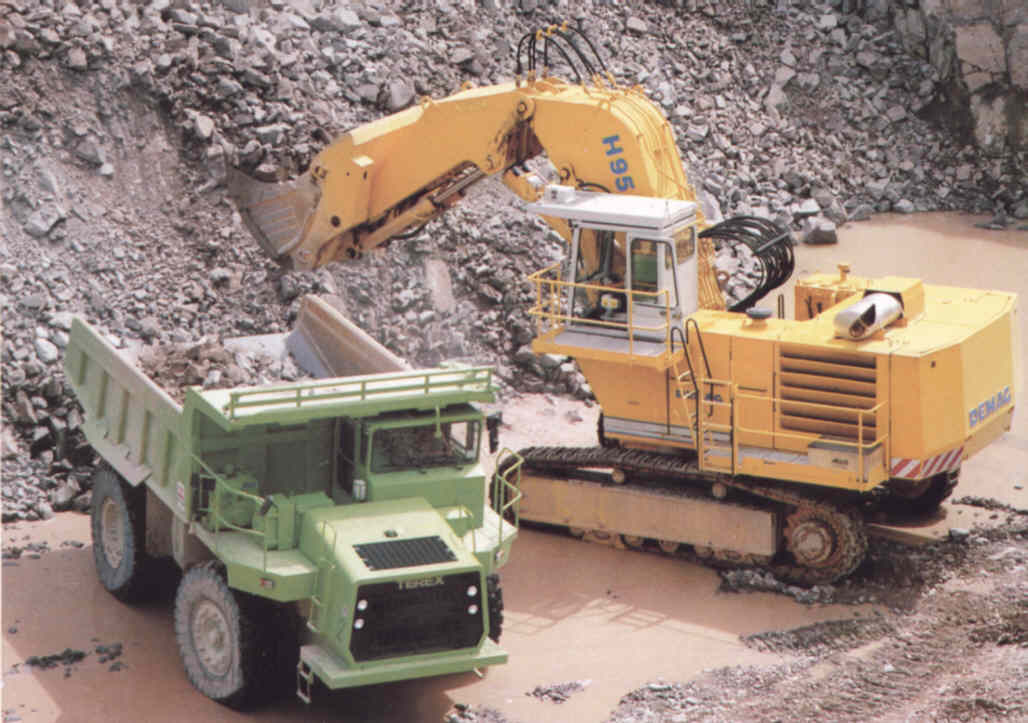

H95 mit 5,5m³ Klappschaufel (extrem gepanzert) mit Terex Muldenkipper in einem Hartsteinbruch in Sachsen



Technische Daten:

H95
Kettenlänge: 6070mm
Kettenbreite: 500mm, 600mm, 700mm, 800mm
Höhe über alles: 5385mm
Breite über alles: 4650mm
Länge über alles: 7435mm
Motor (Diesel):
  • 375kW Caterpillar 3408 DI-TA 8 Zyl. 4-Takt Turbolader
  • 448kW Cummins KTA-19 -C60 6 Zyl. 4-Takt Turbolader
Fahrgeschwindigkeit: 2,3km/h
mt Tieflöffel:
Gewicht mit 500, 600, 700, 800mm breiten Raupen: 100/100,9/101,8/102,7t
Losbrechkraft: 440kN
Reißkraft: 350kN
Auslegerlänge: 7500mm
Stiellänge: 3300mm
Tieflöffel: 5m³ (2300mm breit, mit 5 Zähnen)
maximal erreichbare Höhe: 13000mm
maximal errreichbare Tiefe: 7000mm
mit Klappschaufel:
Gewicht mit 500, 600, 700, 800mm breiten Raupen: 100/100,9/101,8/102,7t
Losbrechkraft: 500kN
Vorschubkraft: 500kN
Auslegerlänge:
4350mmmm
Stiellänge: 3600mm
Klappschaufel 6m³ (2750mm breit, mit 5 Zähnen) / 6,5m³ (2940mm breit, mit 6 Zähnen)
maximal erreichbare Höhe: 12000mm
maximal errreichbare Tiefe:
3000mm
Schaufelweg nach vorne:
3500mm



Bilder:

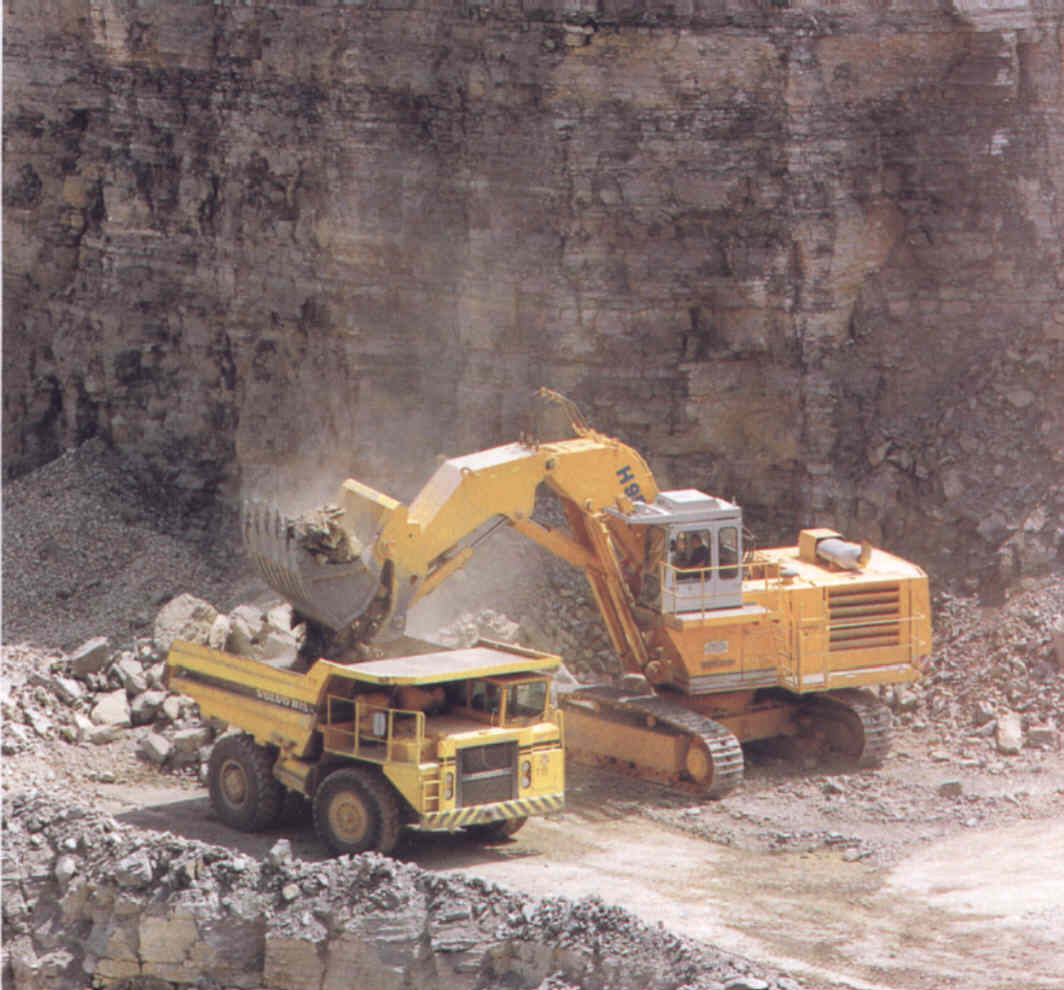

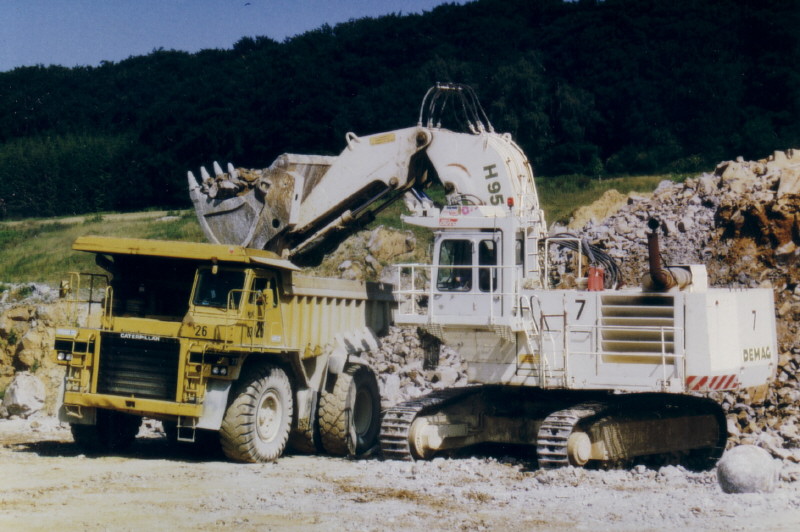

H95 in einem Kalksteinbruch in Baden-Würtemberg, beladen werden 35t SKW, Aufgabe: gesprengtes Haufwerk lösen und laden

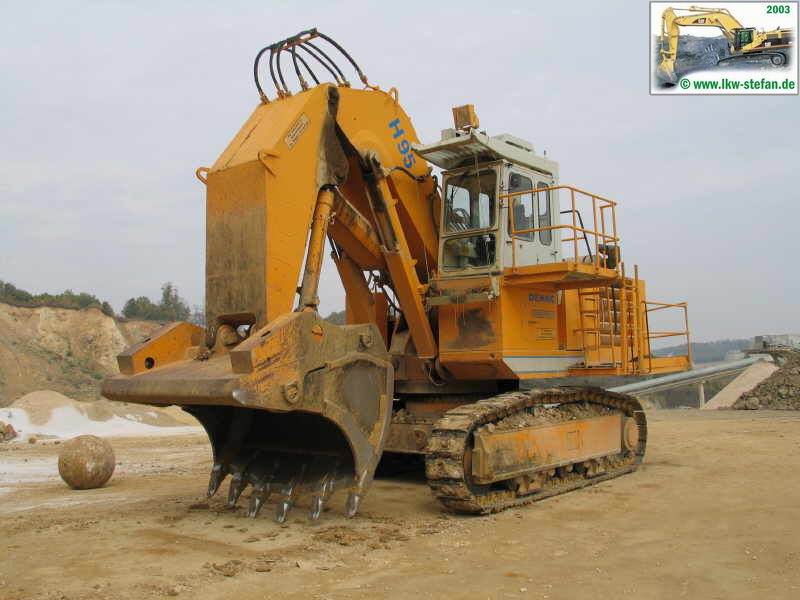

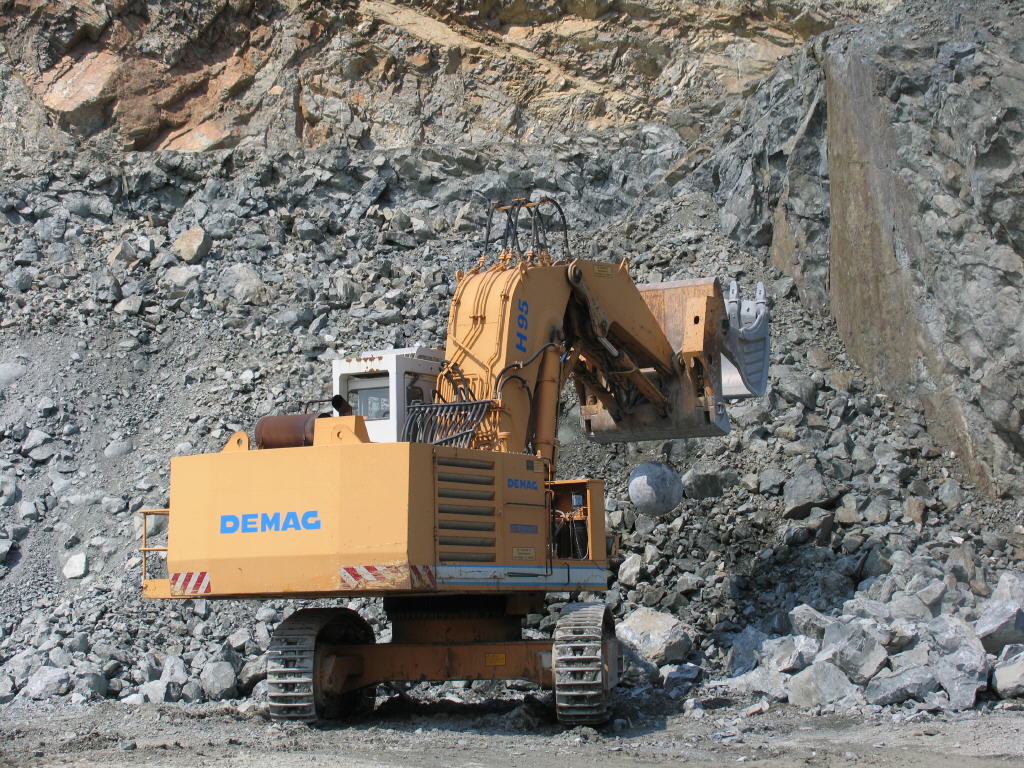

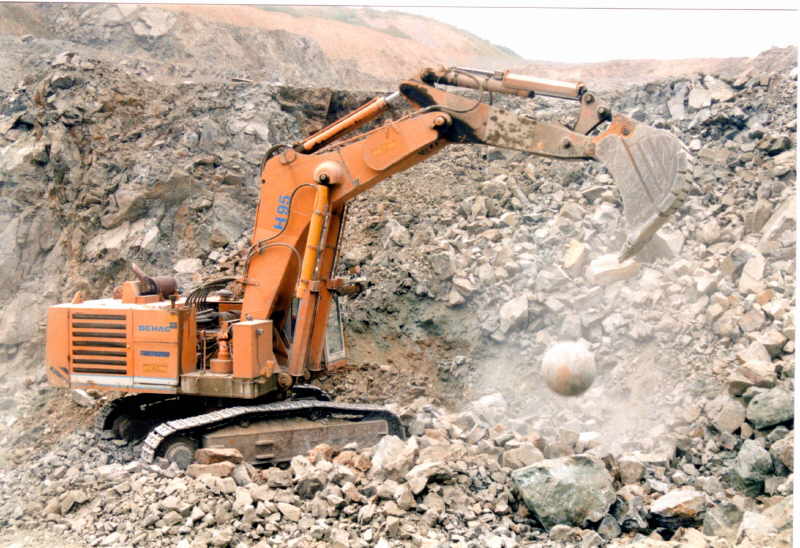

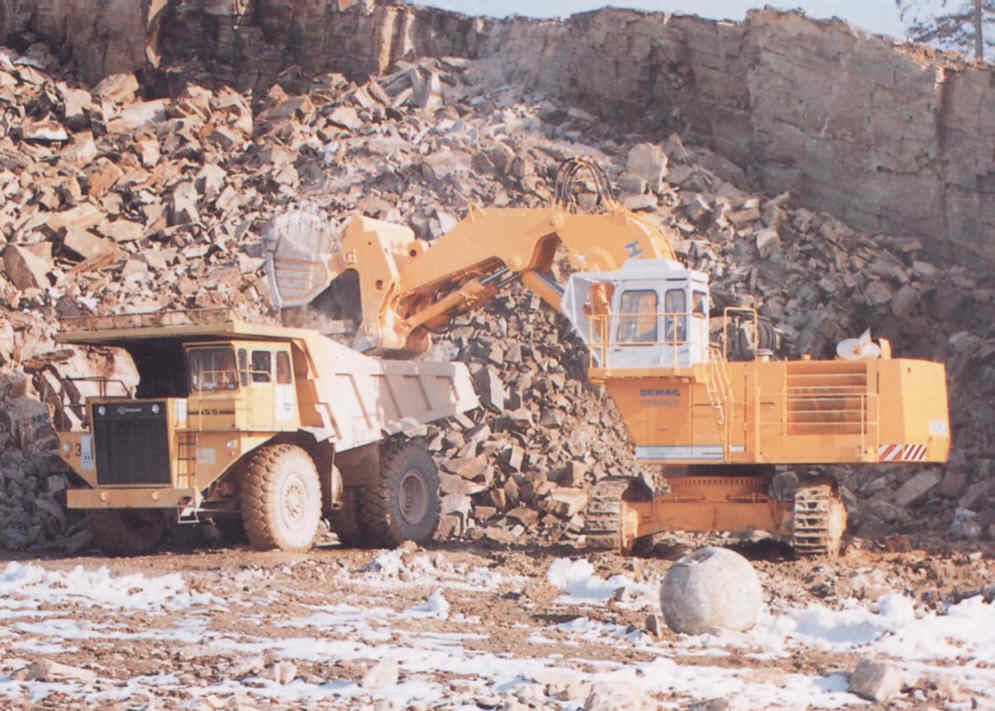

H95 in einem Hartsteinwerk in Hessen mit gepanzerter 6m³ Klappschaufel, beladen werden 50t SKW, Aufgabe: gesprengtes Haufwerk (sehr verkeilt, verzahnt) lösen und laden, große Brocken mit einer Stahlkugel (liegt vor dem Bagger) vorzerkleinern

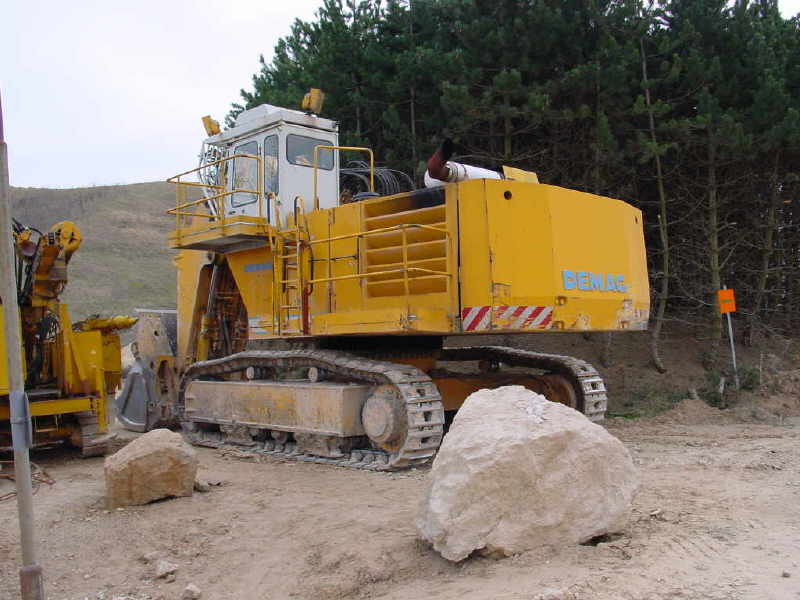

H95

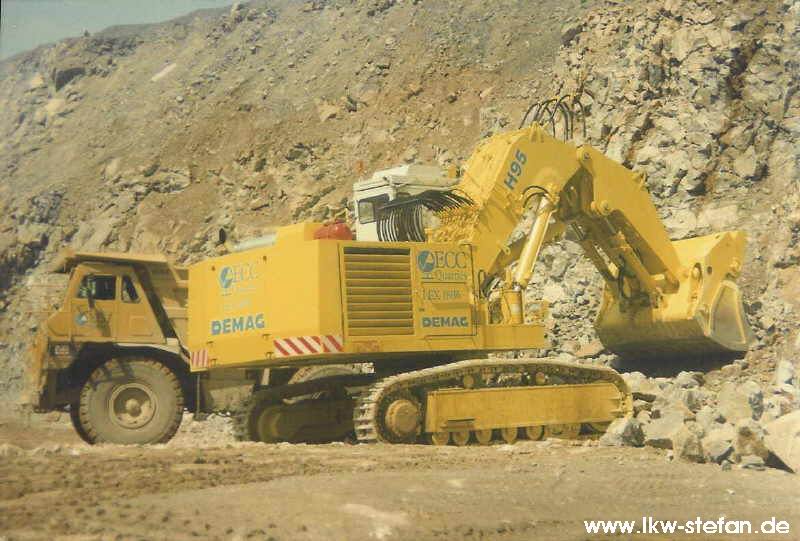

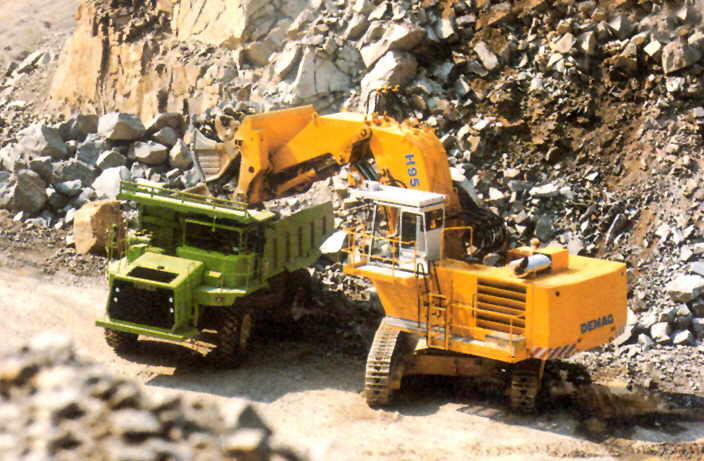

H95 mit Terex Mulde

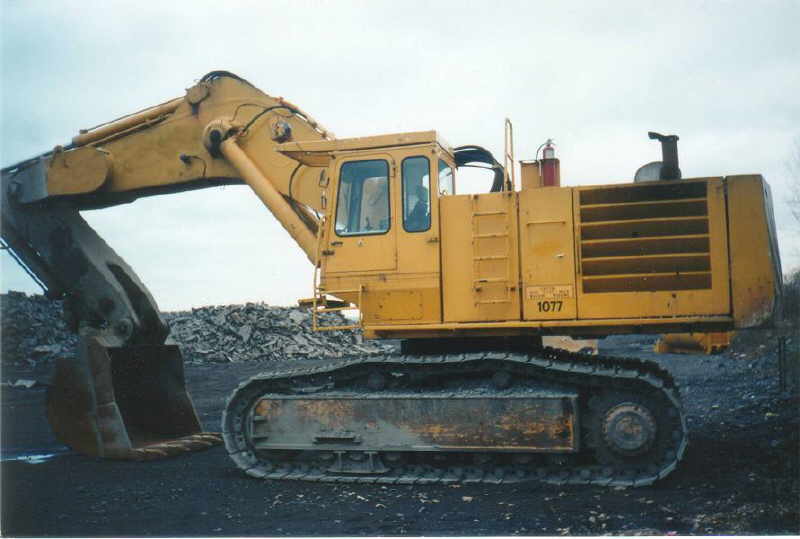

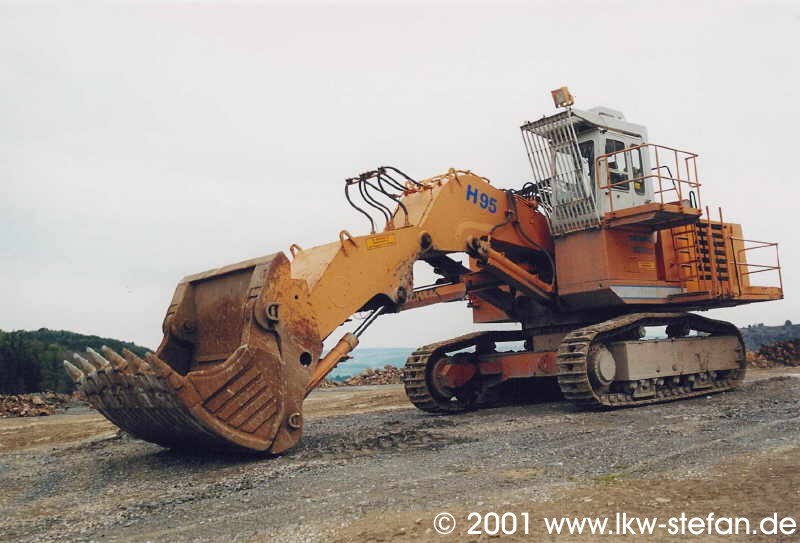

H95 Bj. 1994 (S/N: 86026)

Der Kampf der Giganten :-))

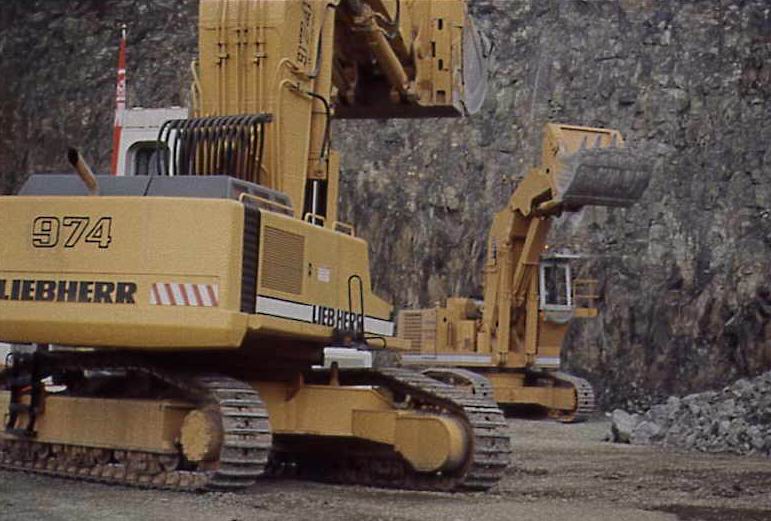

H95 "gegen" Liebherr 974

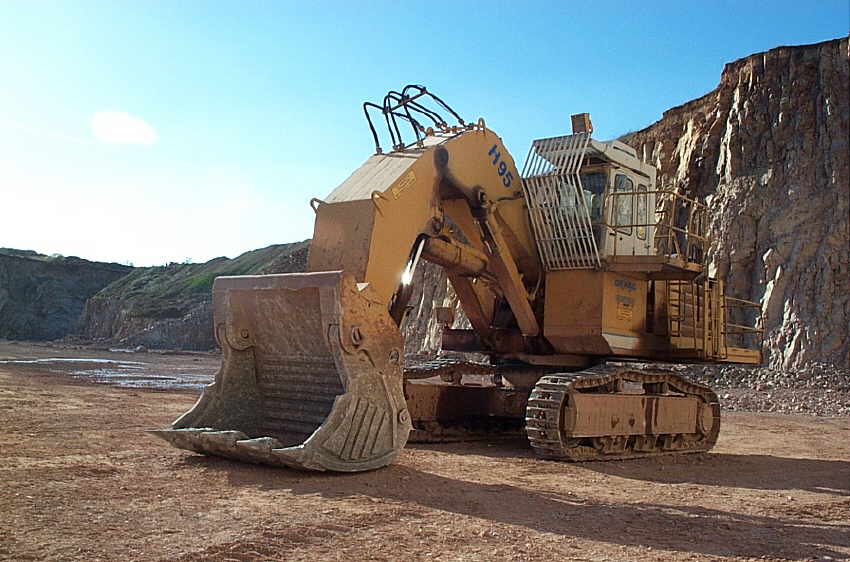

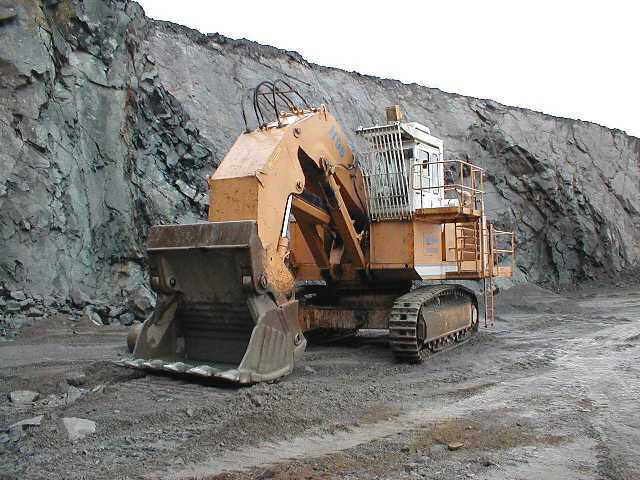

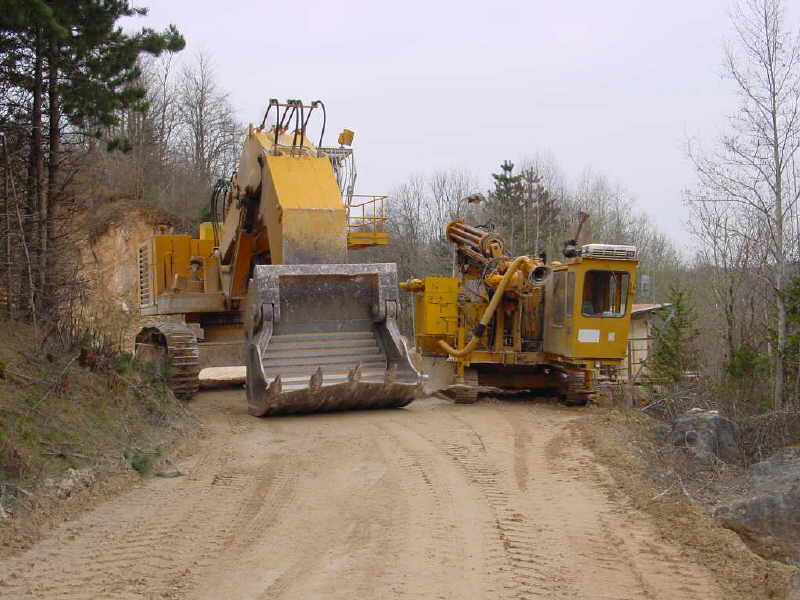

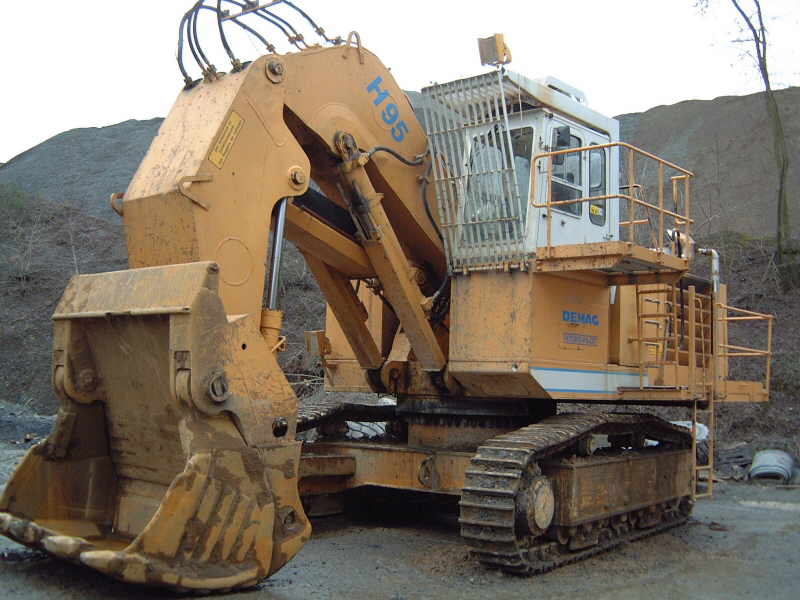

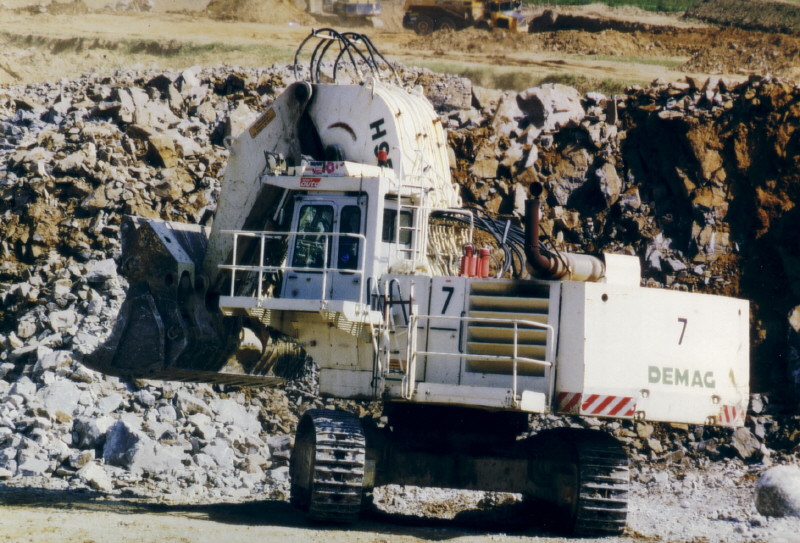

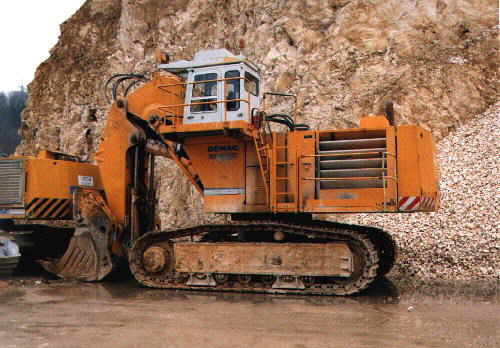

H95 mit Hochlöffel

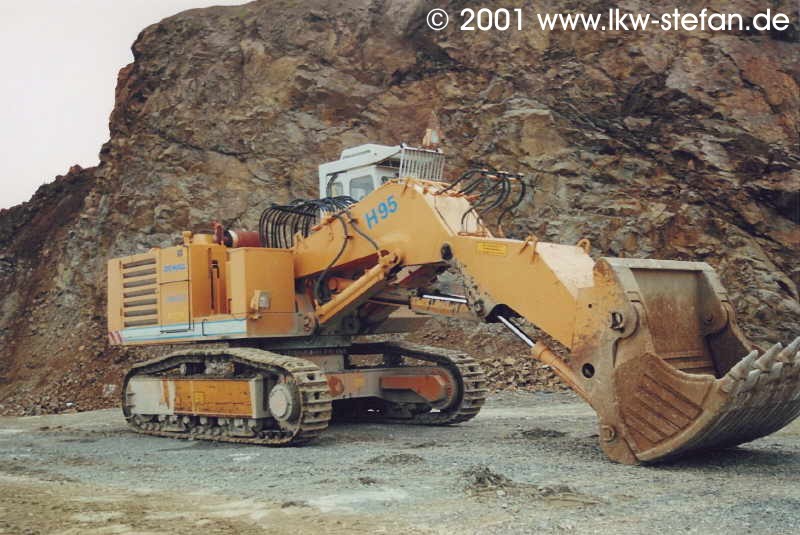

H95

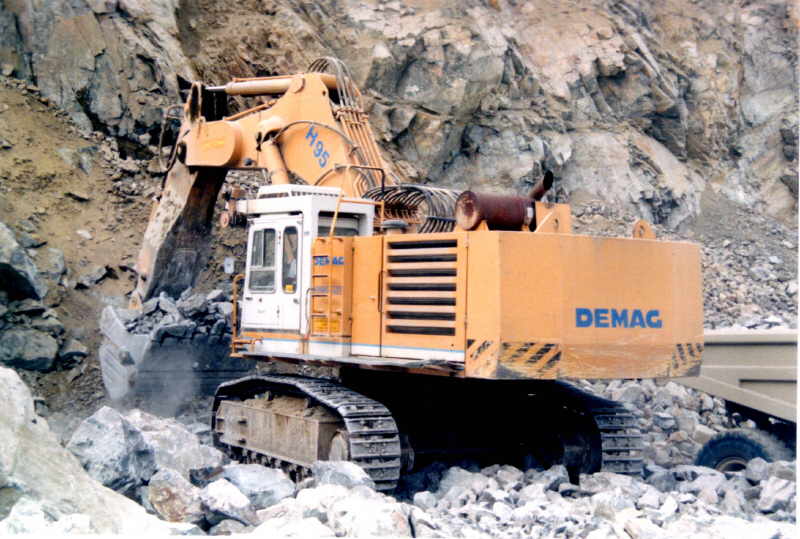

H95

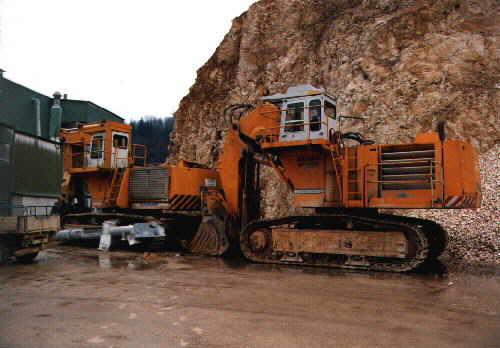

H95 & H85
H95
H95
H95
H95

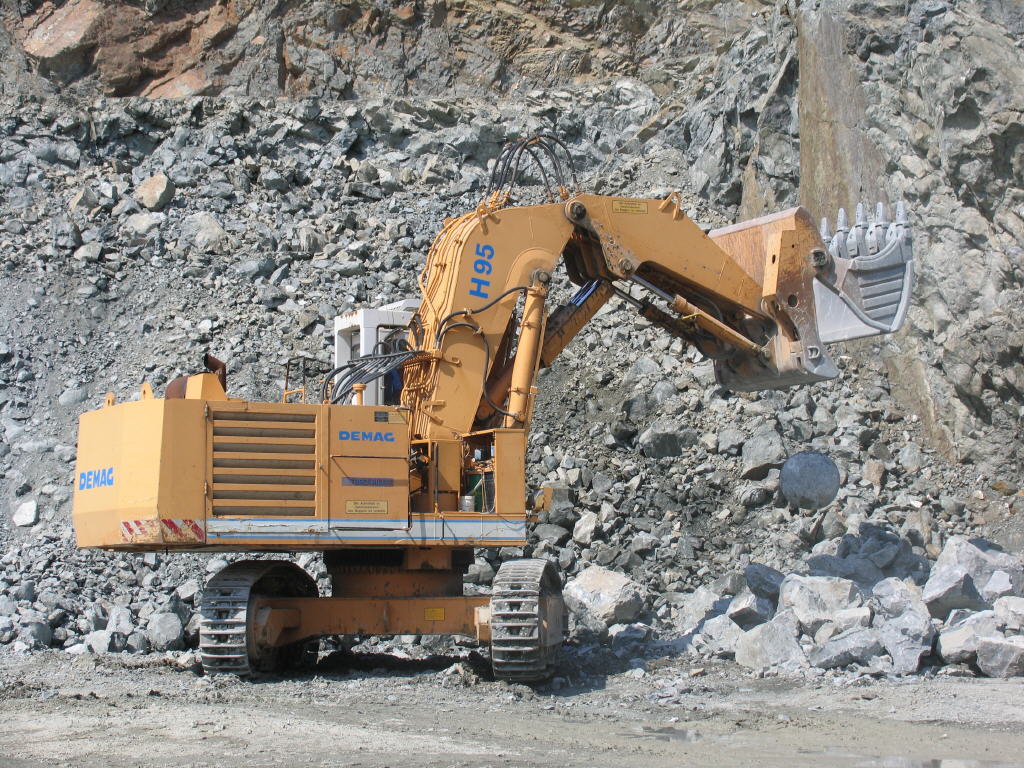

H95 mit Hochlöffel
H95 mit Hochlöffel
einer der letzen gebauten H95, mit Tieflöffelausrüstung, Baujahr 1999

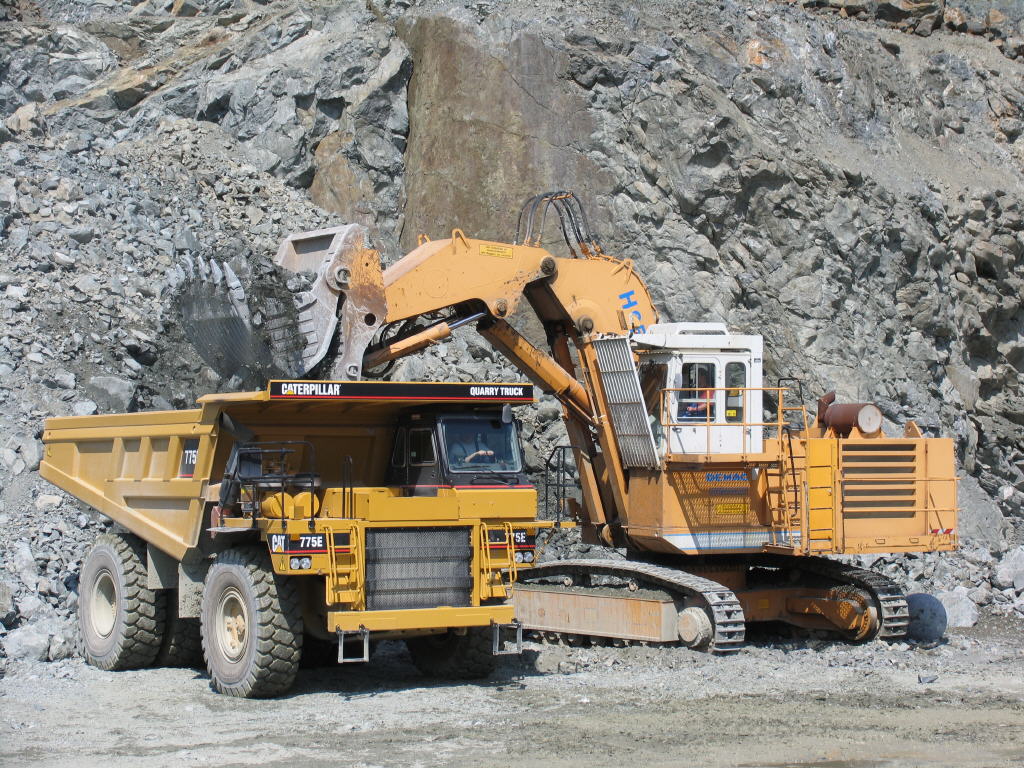

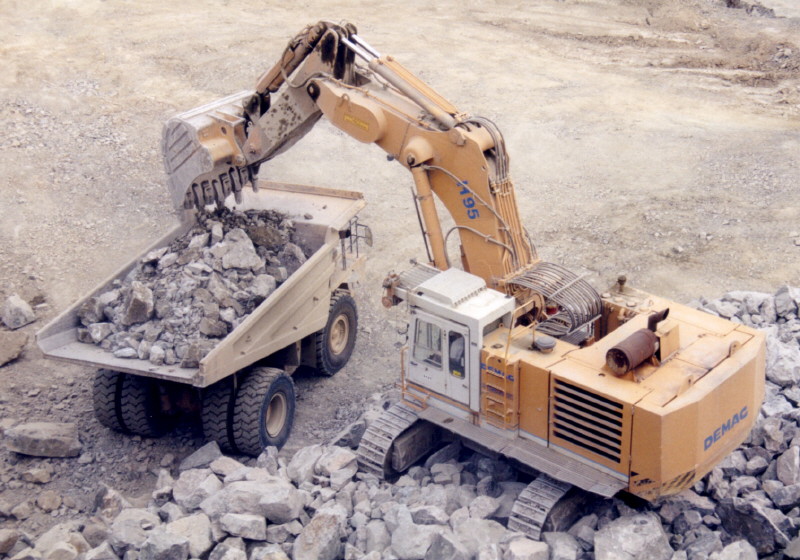

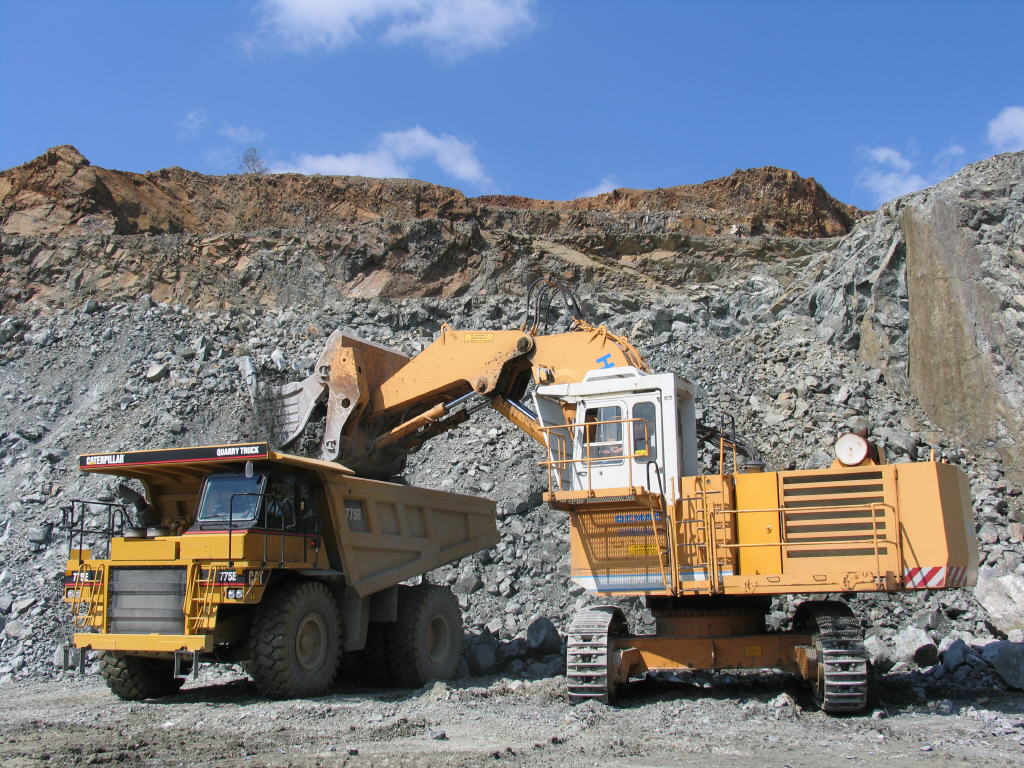

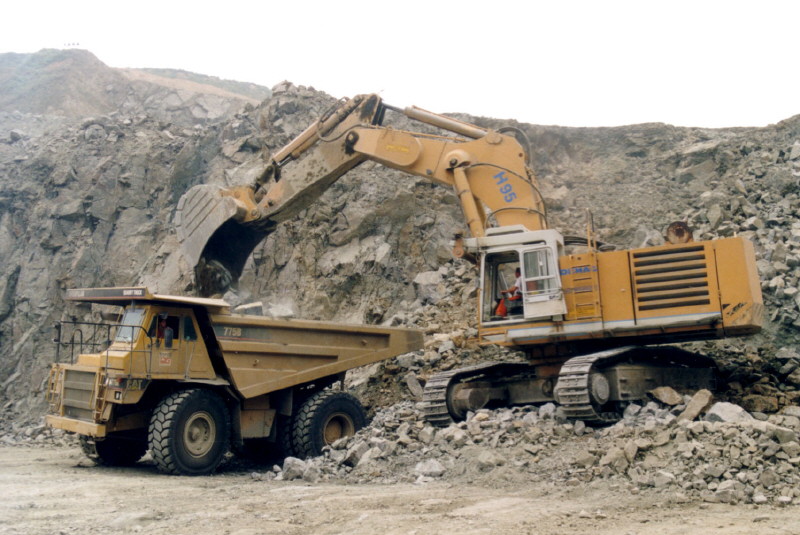

Demag H95 mit Tieflöffel belädt CAT 775D Muldenkipper
H95 mit Hochlöffel belädt CAT Mulde

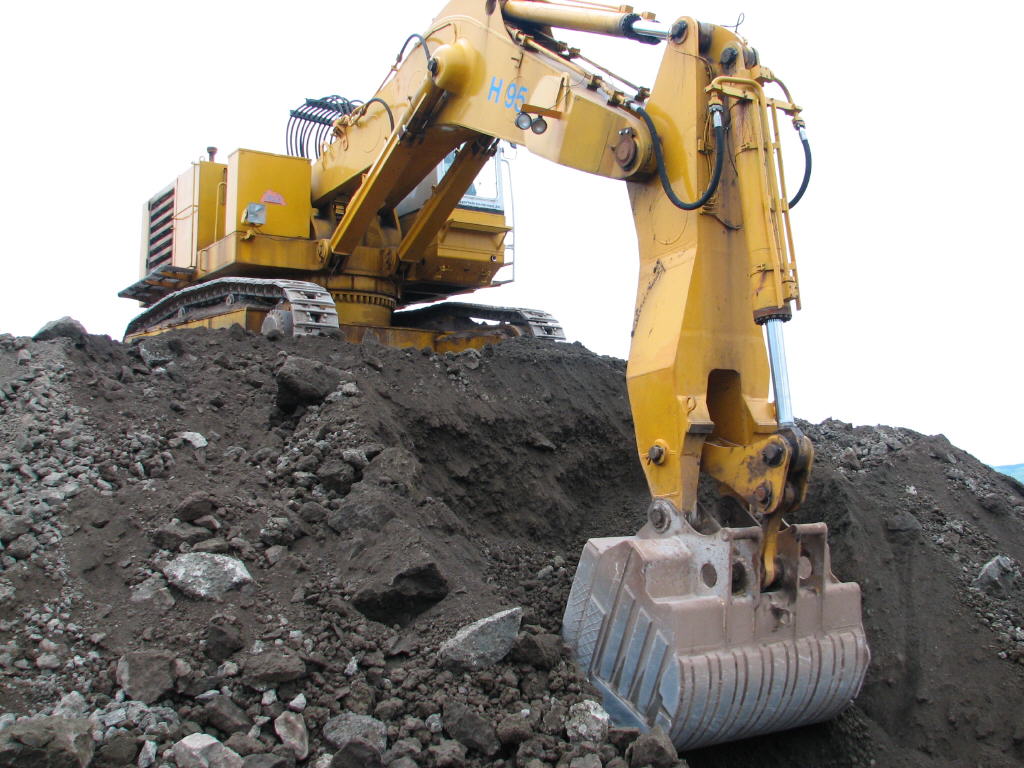

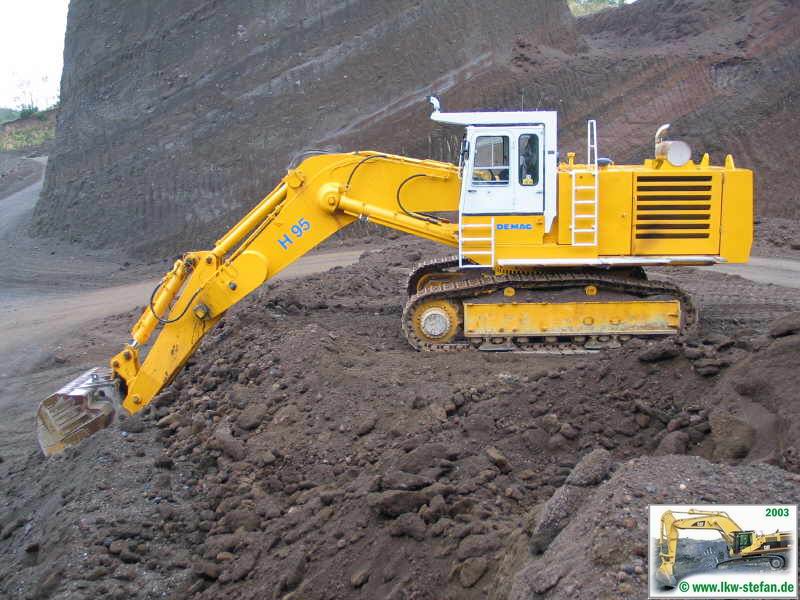

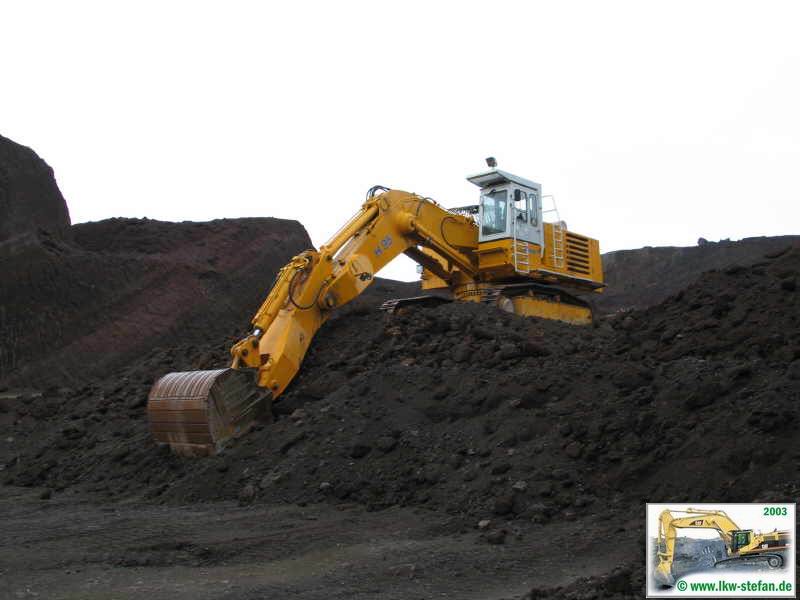

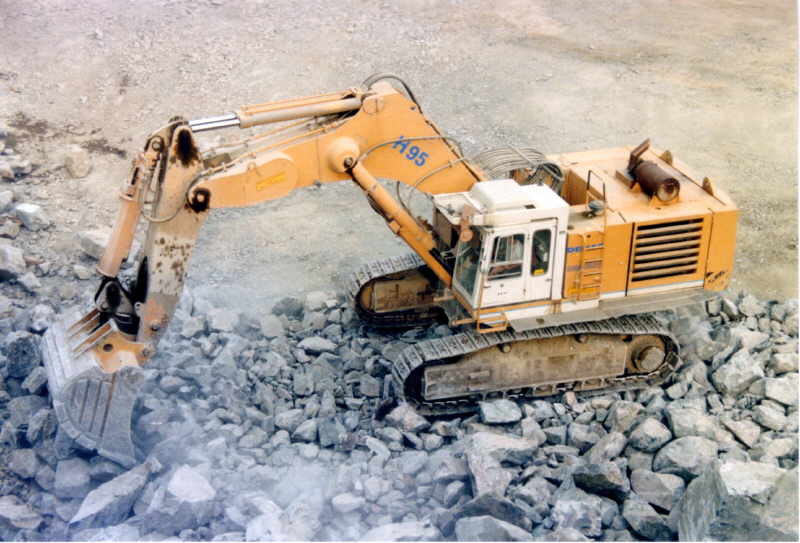

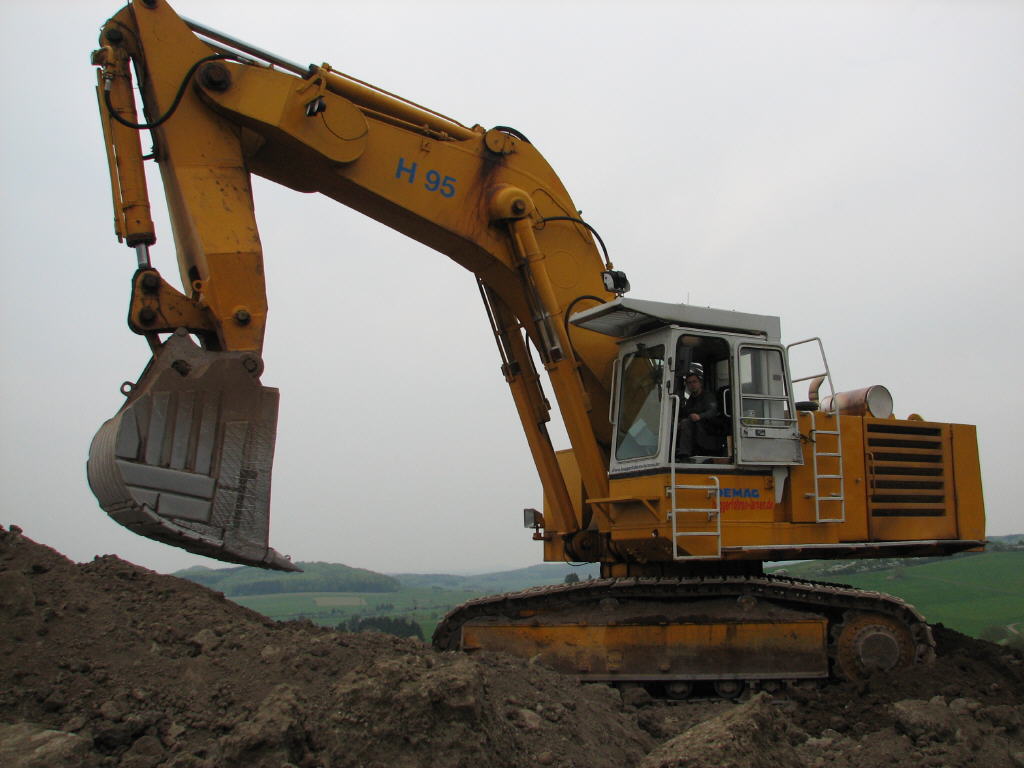

H95 mit Tieflöffel
H95 mit Hochlöffel
H95 mit Tieflöffel in Frankreich
H95 mit Tieflöffel in Frankreich

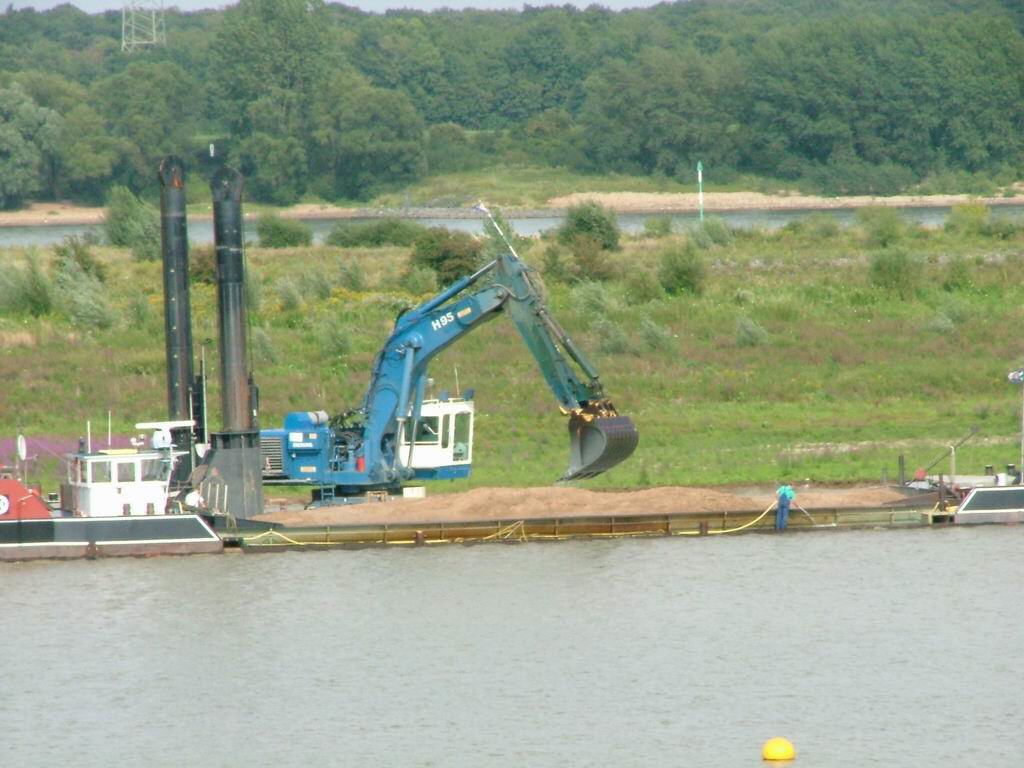

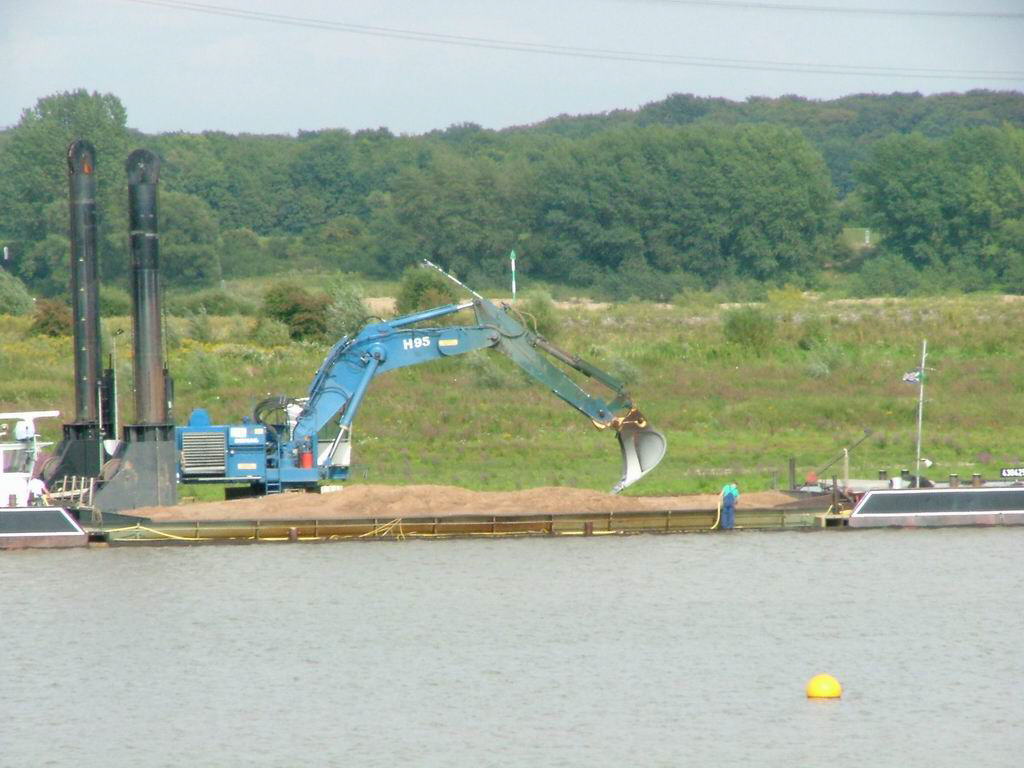

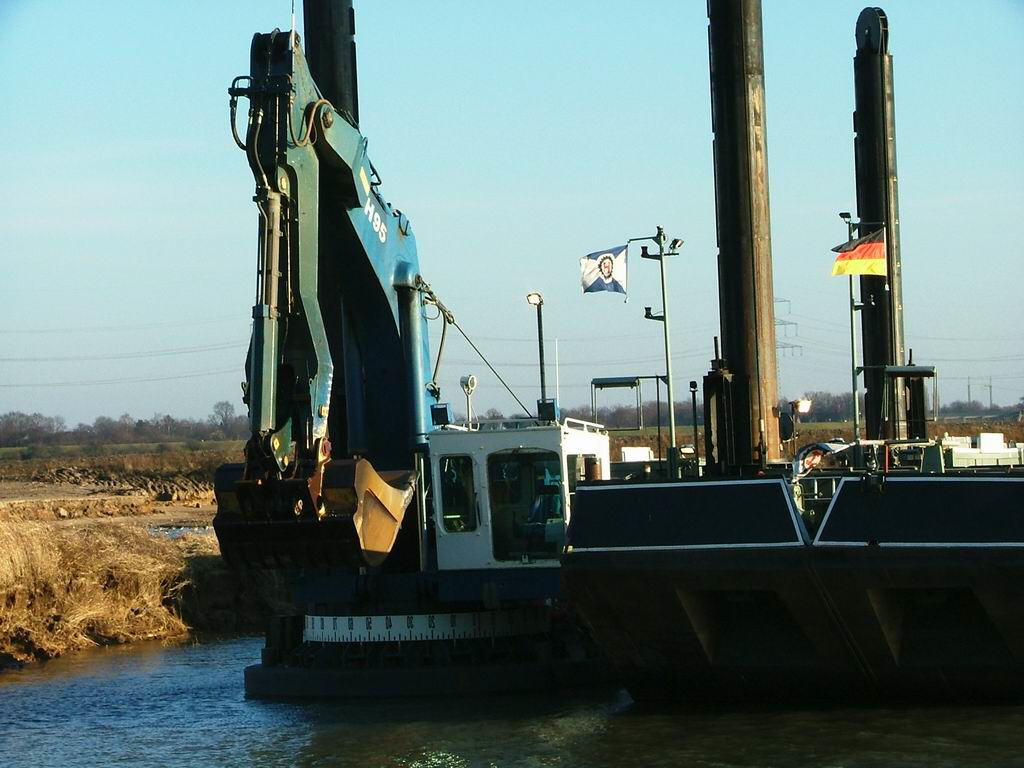

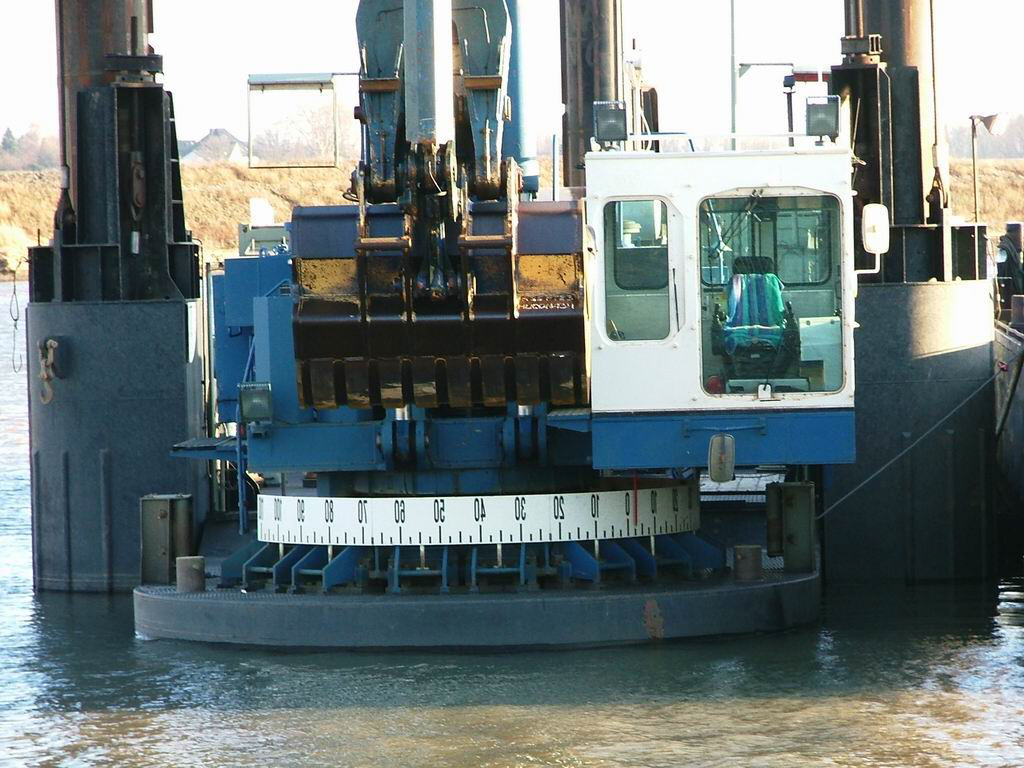

H95 Aquadigger
H95
H95

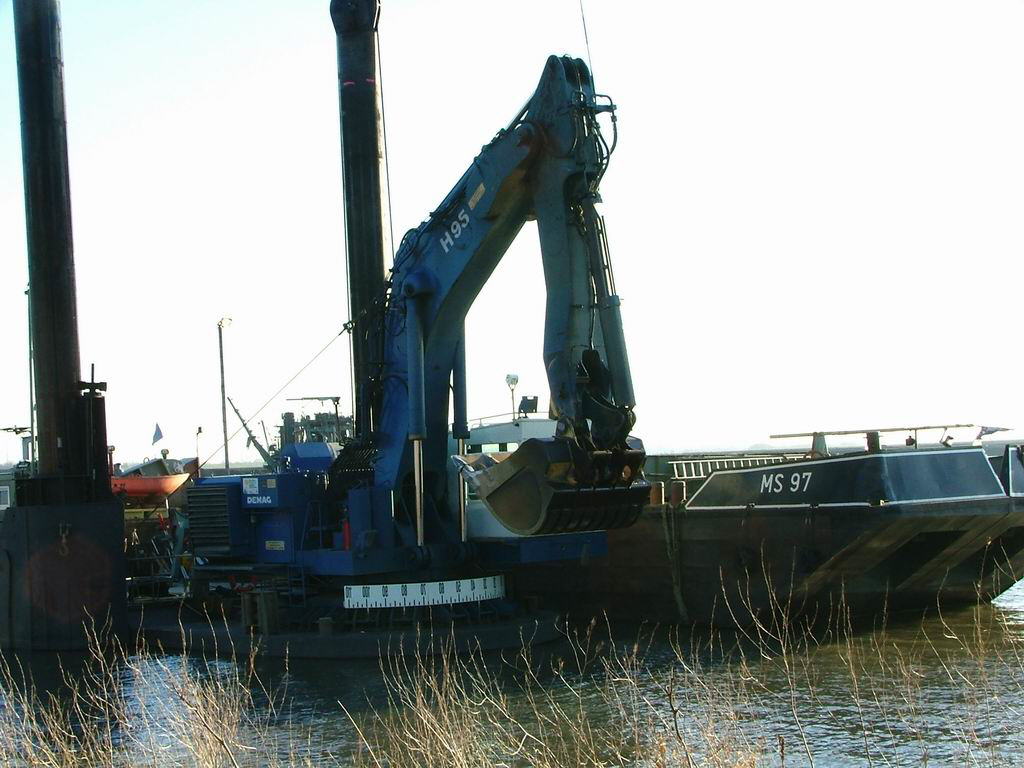

H95 Aquadigger
H95 im Steinbruch

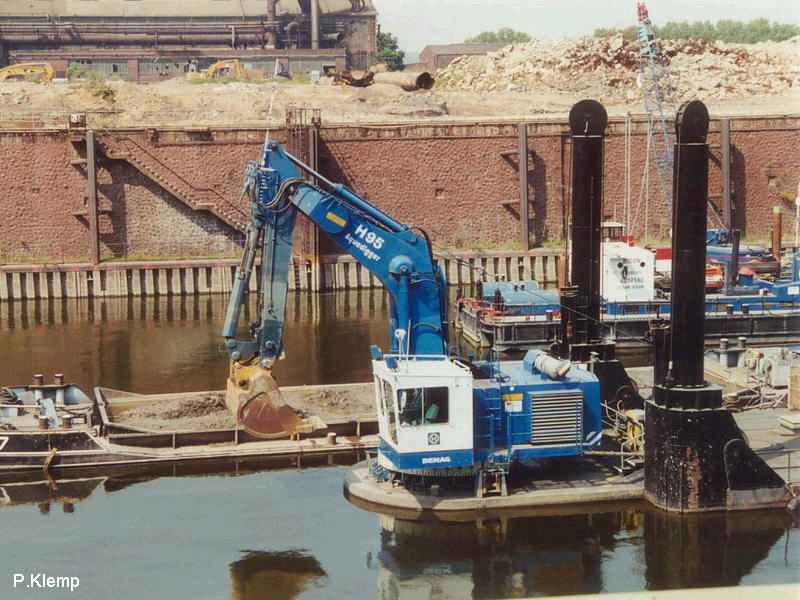

H95 Aquadigger

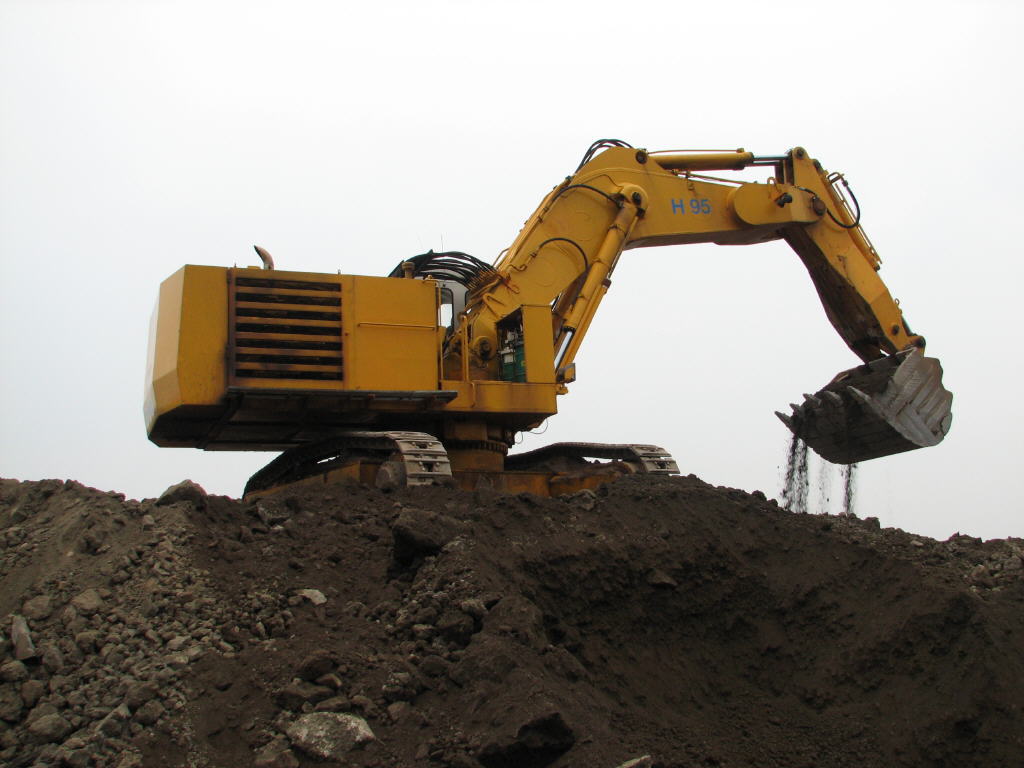

H95 mit Tieflöffel

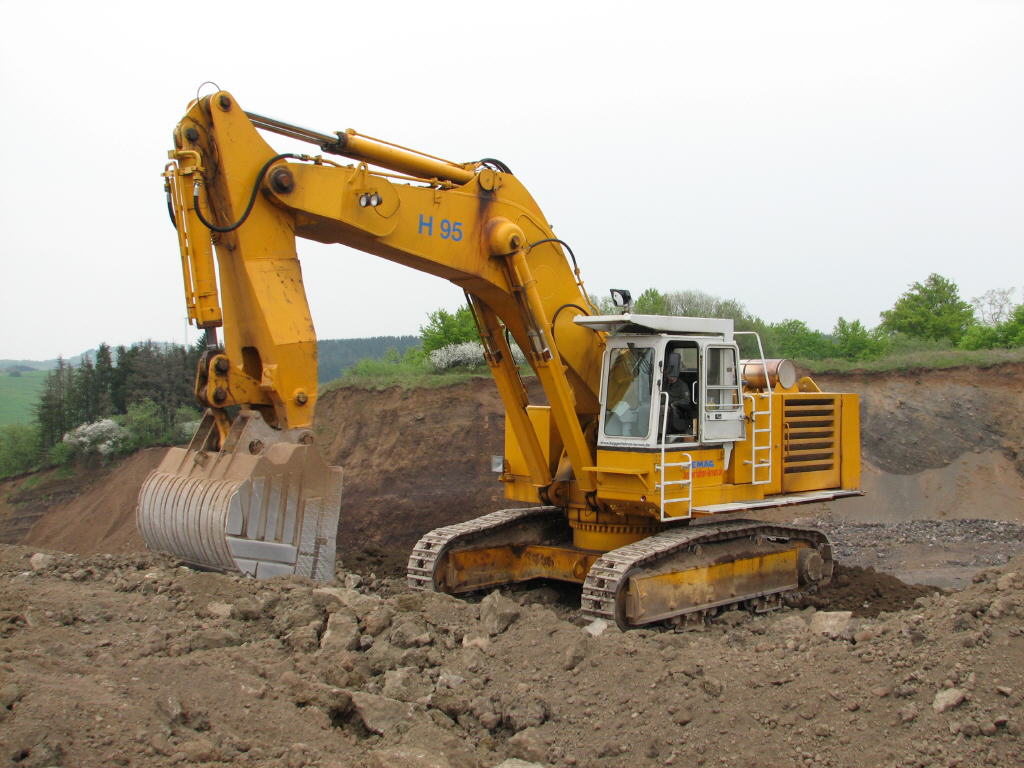

H95 mit Tieflöffel
