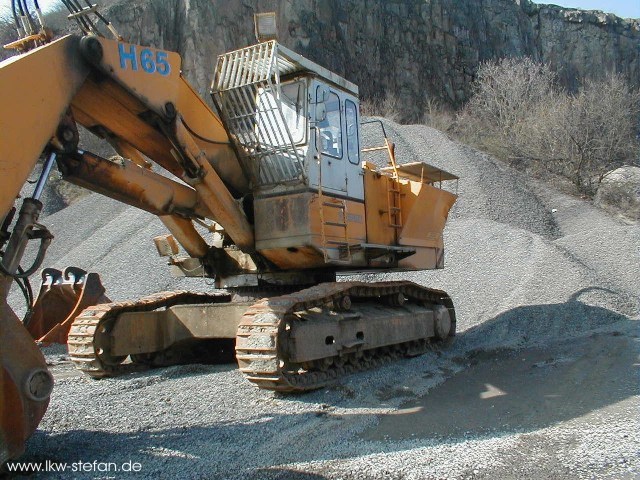

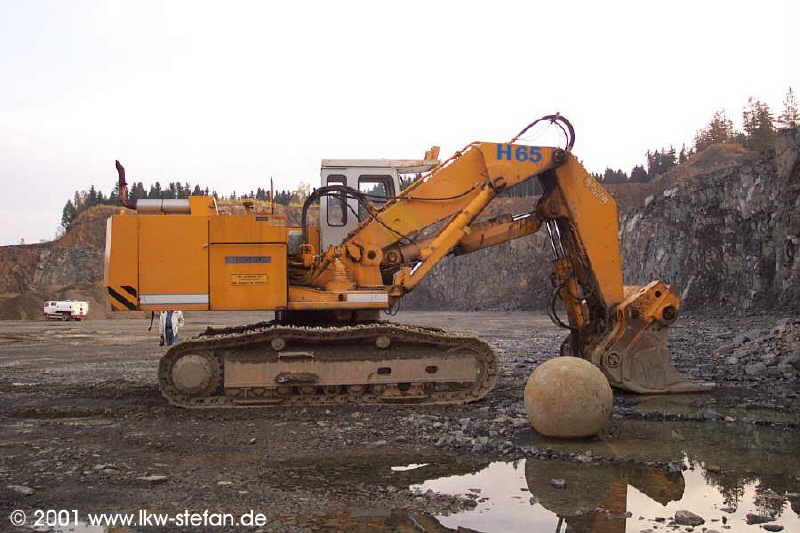

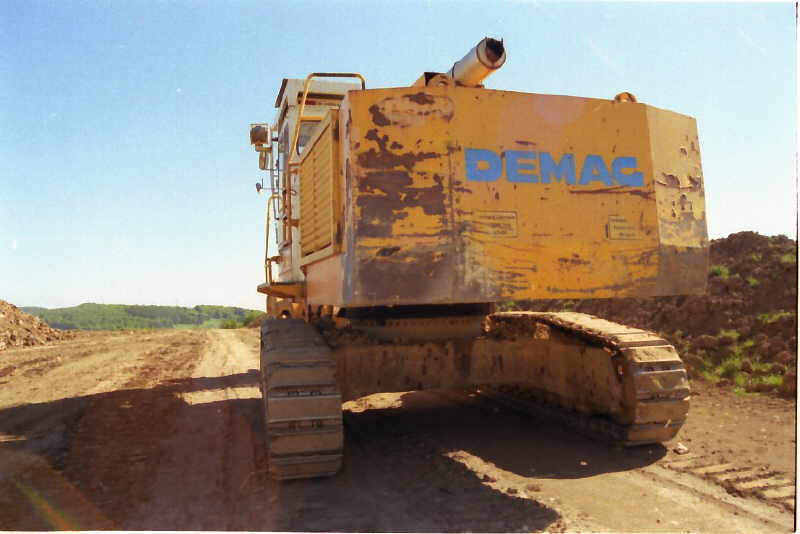

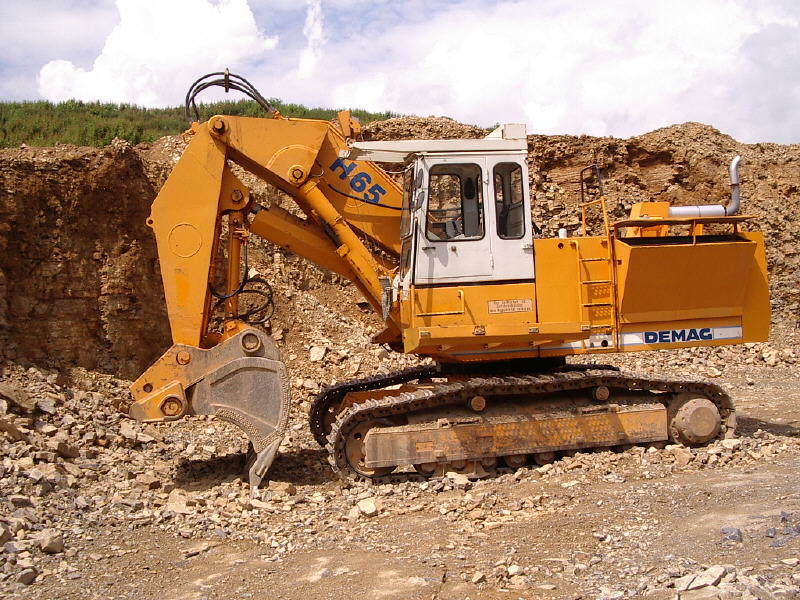

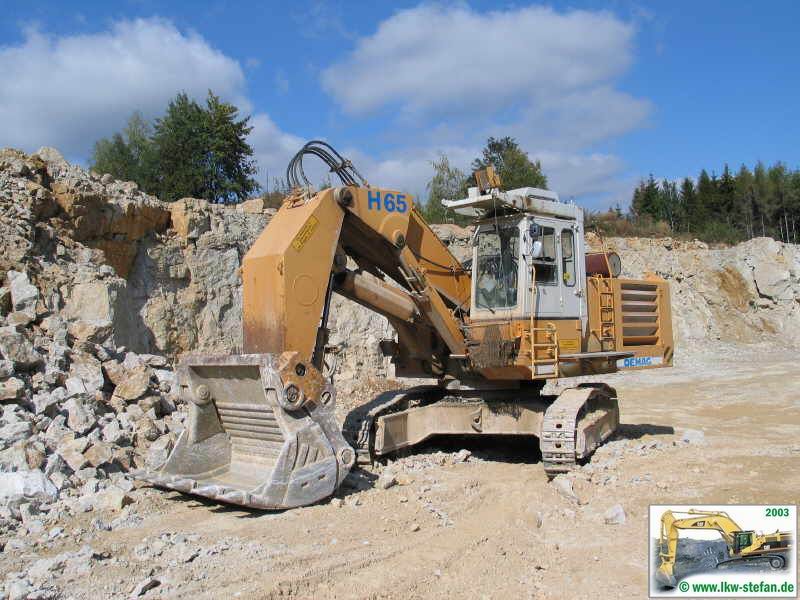

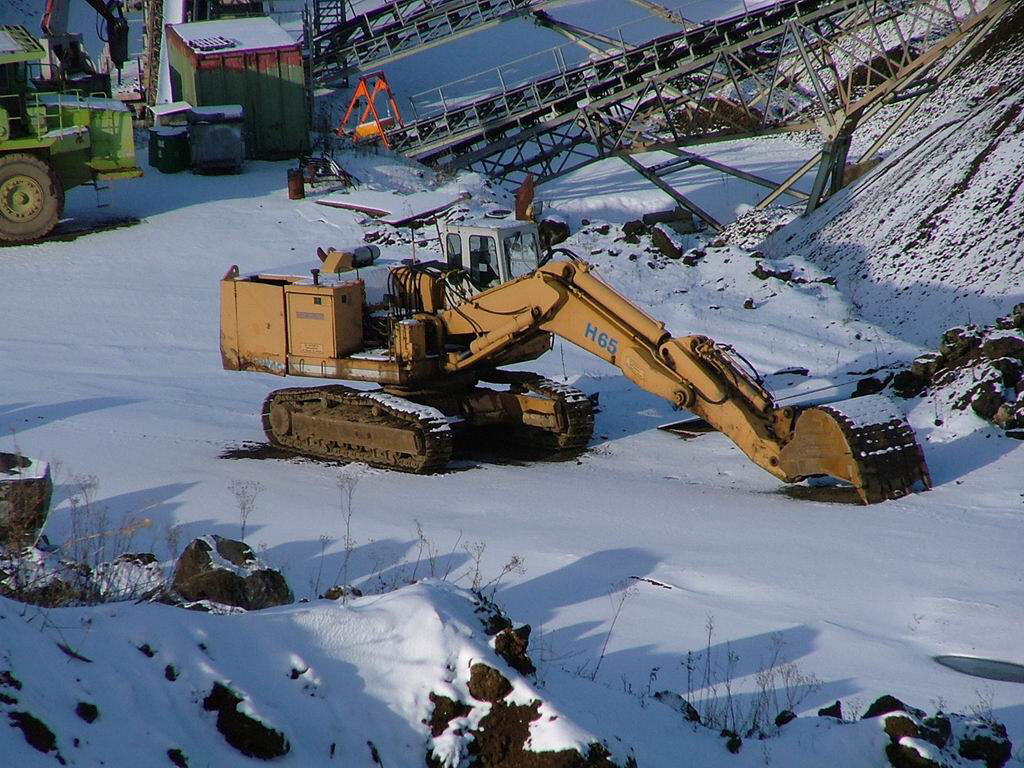

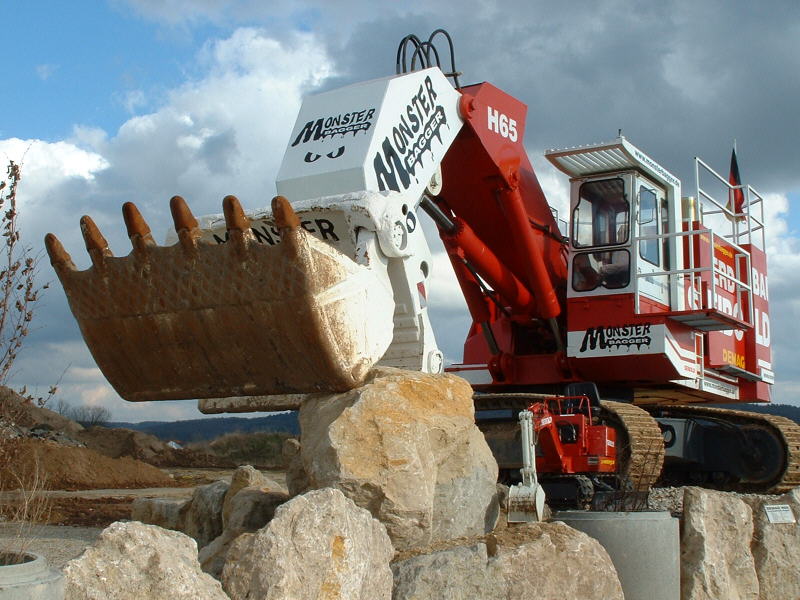

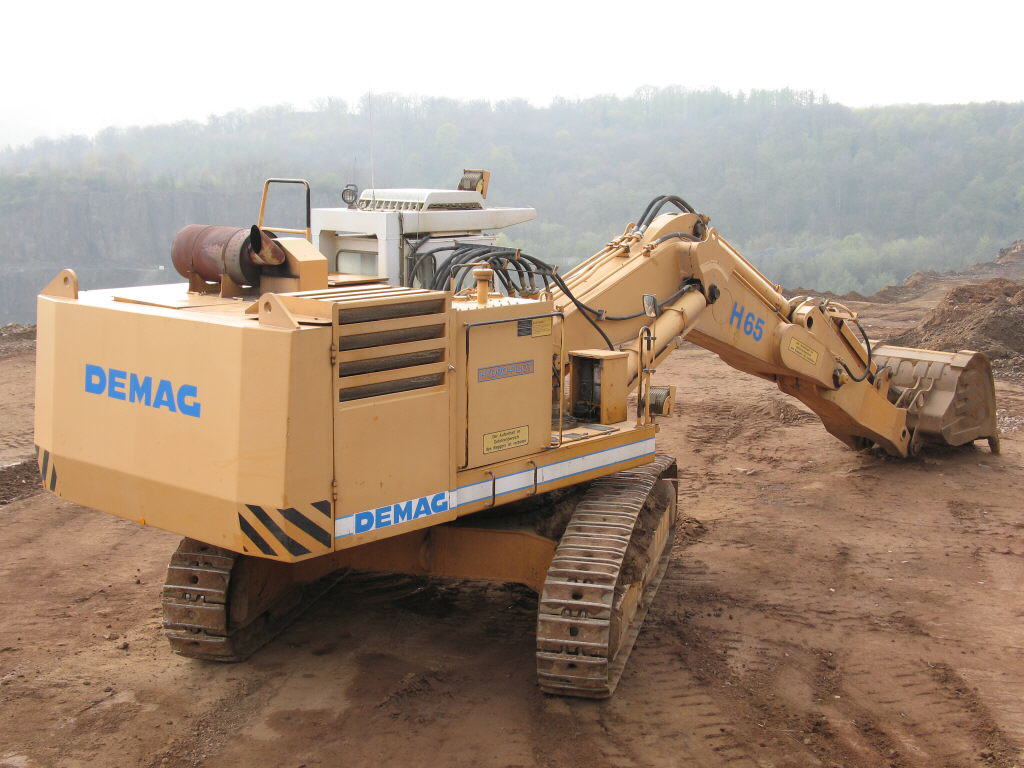

H65

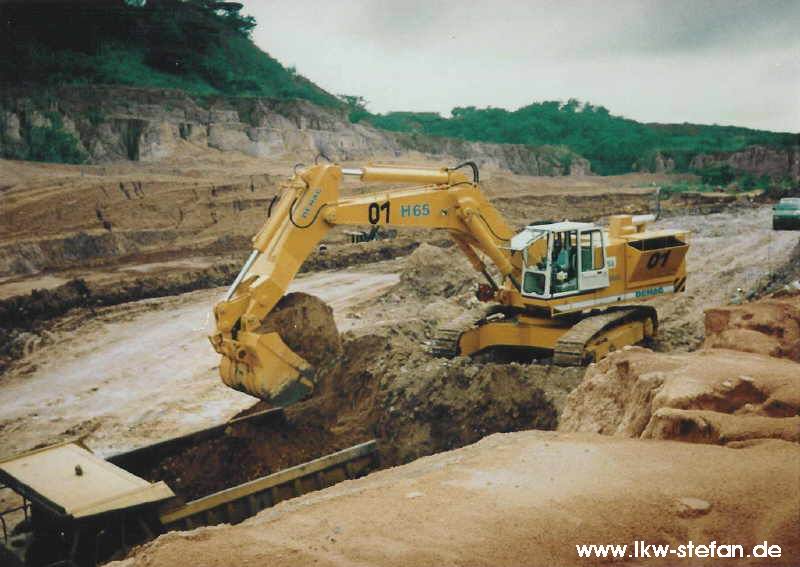

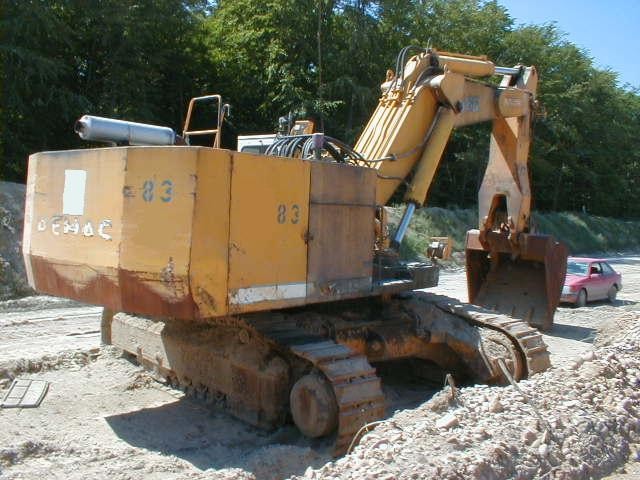

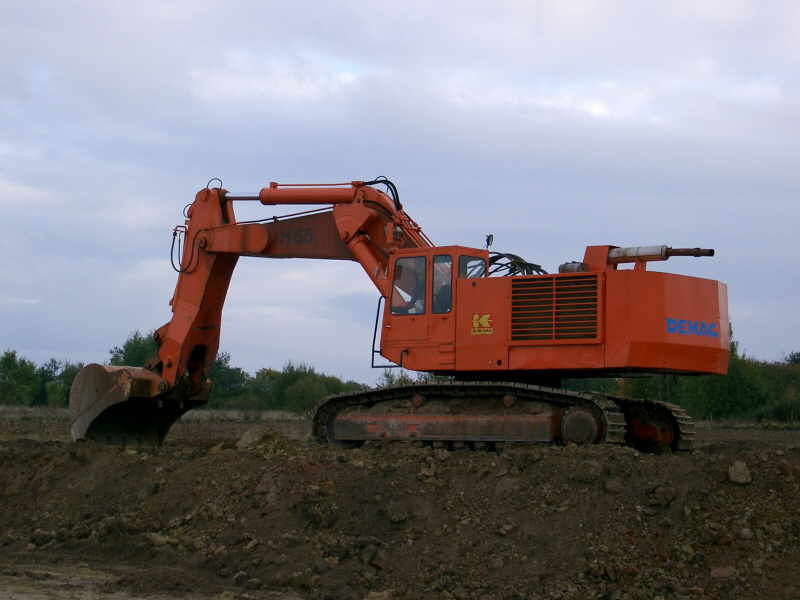

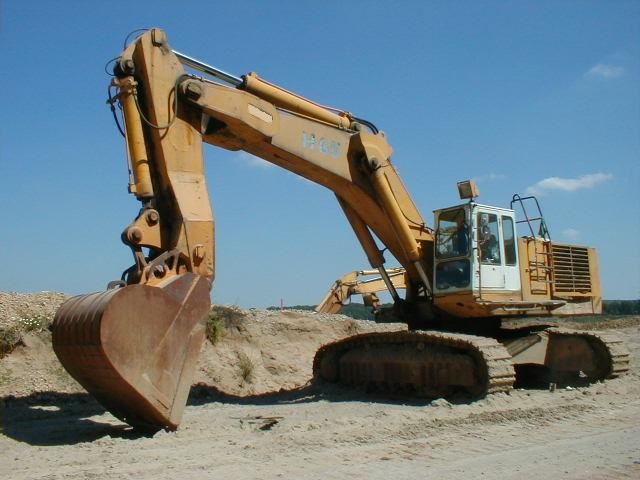

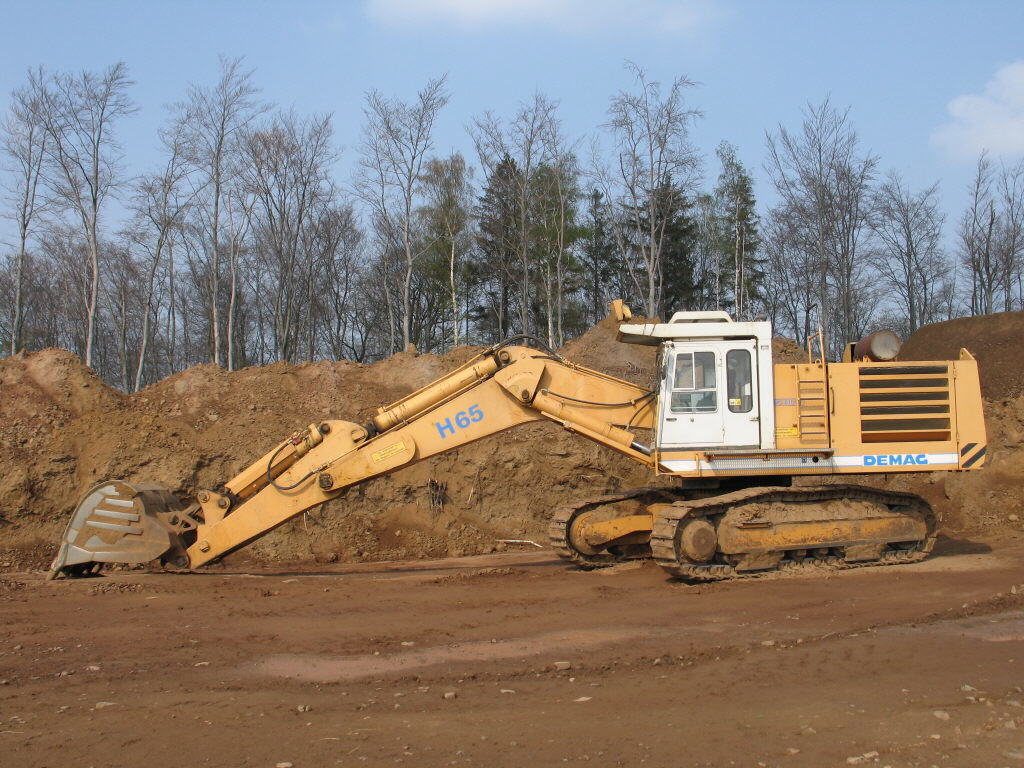

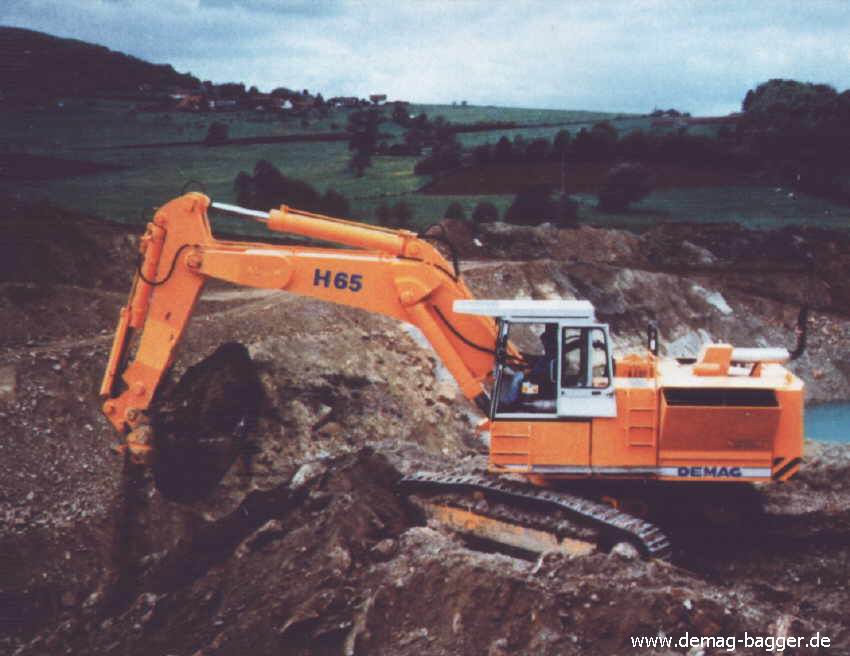

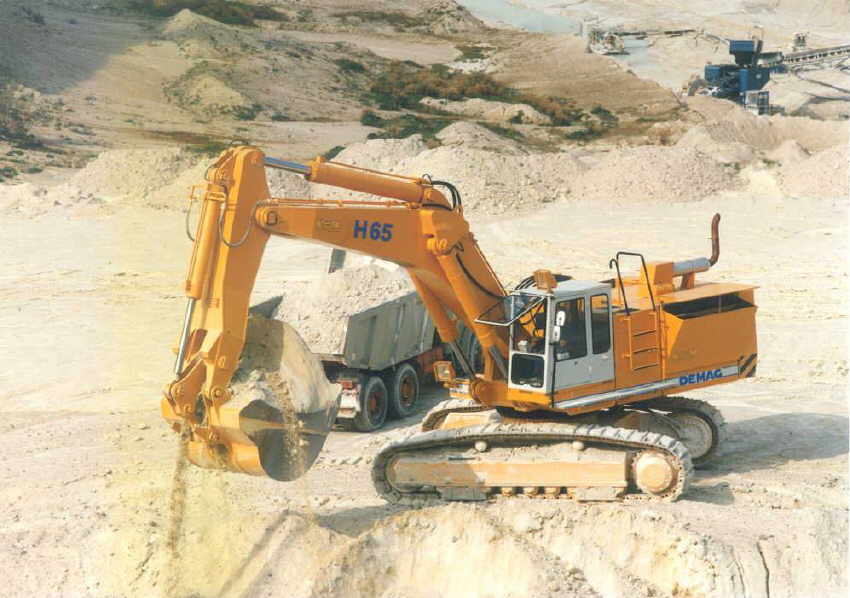

H65 mit Tieflöffel
Technische Daten:
| H65 |
|
| Kettenlänge: | 5580mm |
| Kettenbreite: | 500mm, 600mm, 700mm, 800mm, 900mm |
| Kettenhöhe: | 1372mm |
| Höhe über alles: | 3715mm |
| Breite über alles: | 4140mm |
| Länge über alles: | 6600mm |
| Motor (Diesel): |
|
| Fahrgeschwindigkeit: | 2,2km/h |
| mit
Tieflöffel: |
|
| Gewicht bei 500mm, 600mm, 700mm breiten Raupen: 66,5t/67t/68t | |
| Losbrechkraft: | 300N |
| Reißkraft: | 325kN |
| Monoblockausleger: | 6500mm |
| Stiellänge: | 3000mm |
| Standart-Tieflöffel: (für schüttgewicht 1,8t/m³) | 4,4m³ (2100mm breit) Gewicht: 2,3t |
| Fels-Tieflöffel: (für Schüttgewicht 1,8t/m³) | 4m³ (2000mm breit) Gewicht 3,2t |
| Schüttgut-Tieflöffel: (für Schüttgewicht 1,5t/m³) | 5m³ (2250mm breit) Gewicht 2,5t |
| maximal erreichbare Höhe: | 12500mm |
| maximal errreichbare Tiefe: | 7000mm |

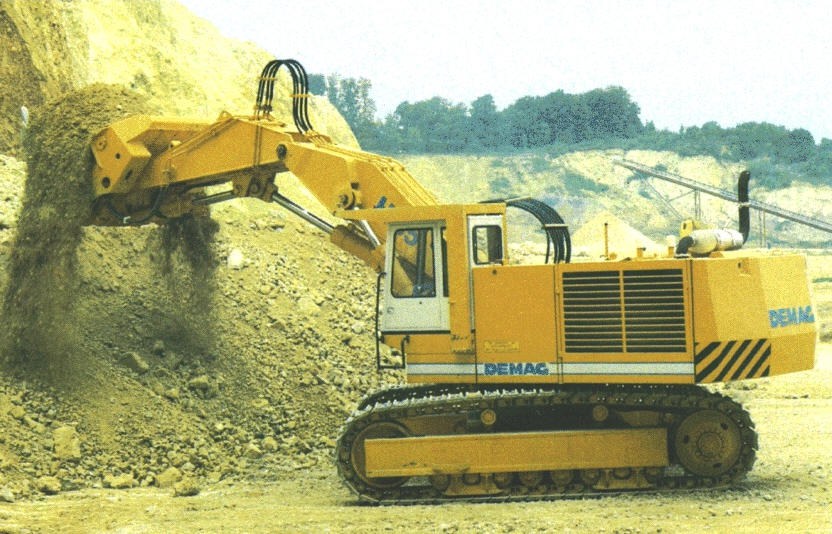

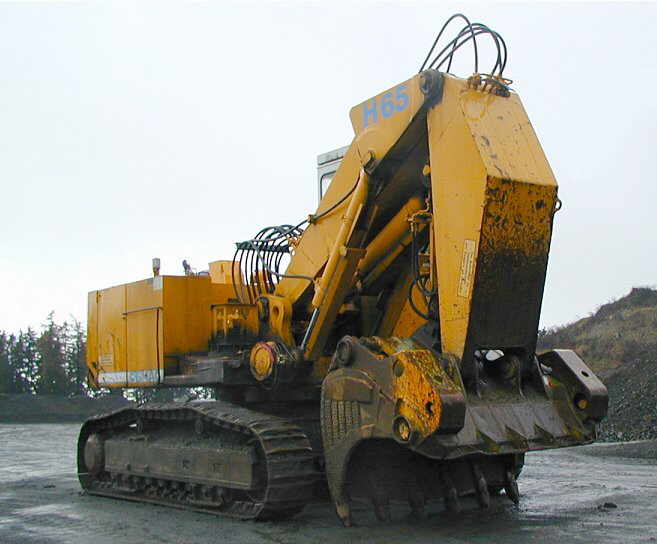

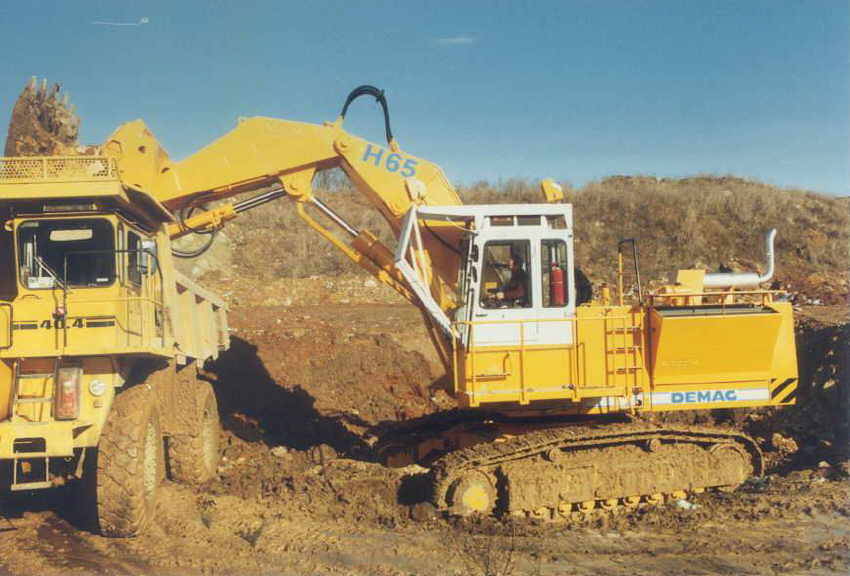

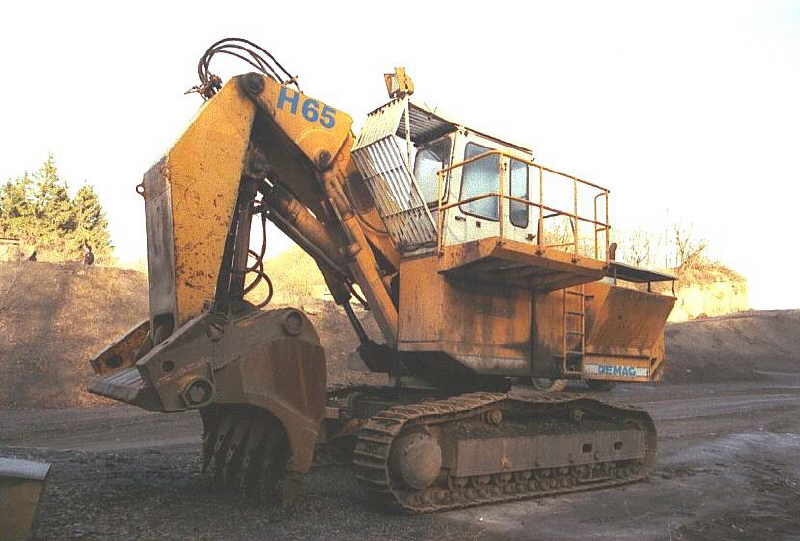

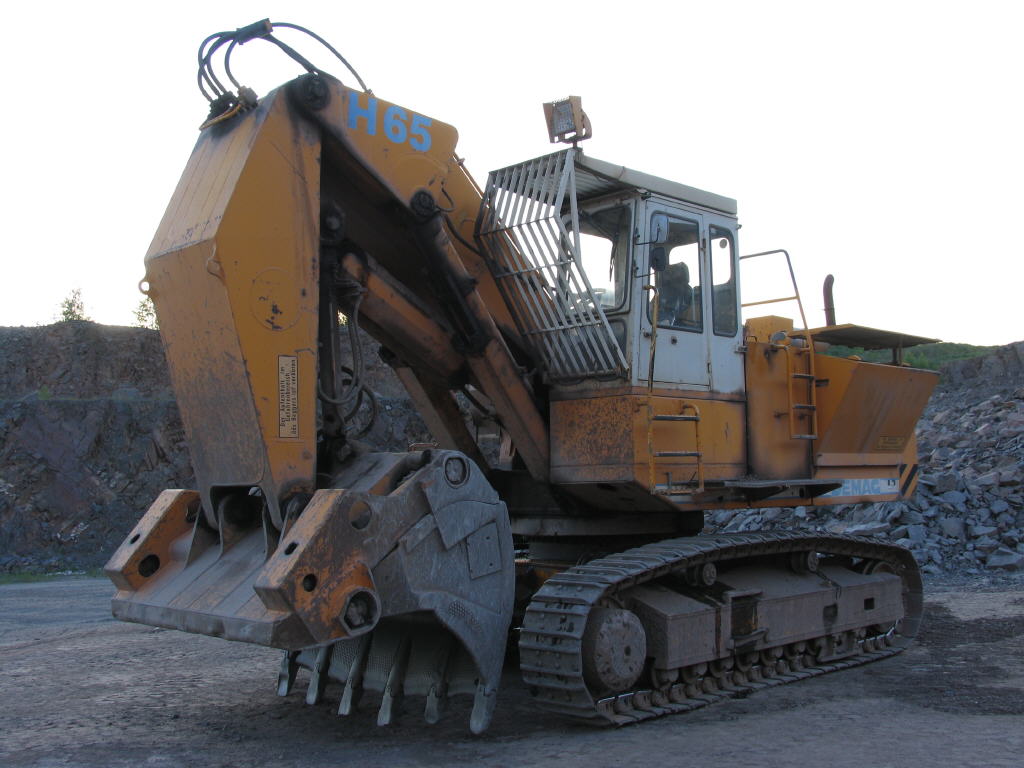

| mit

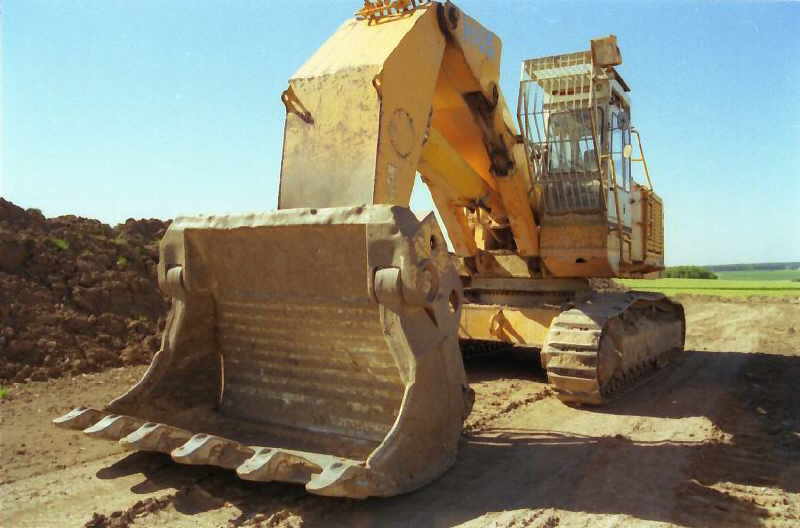

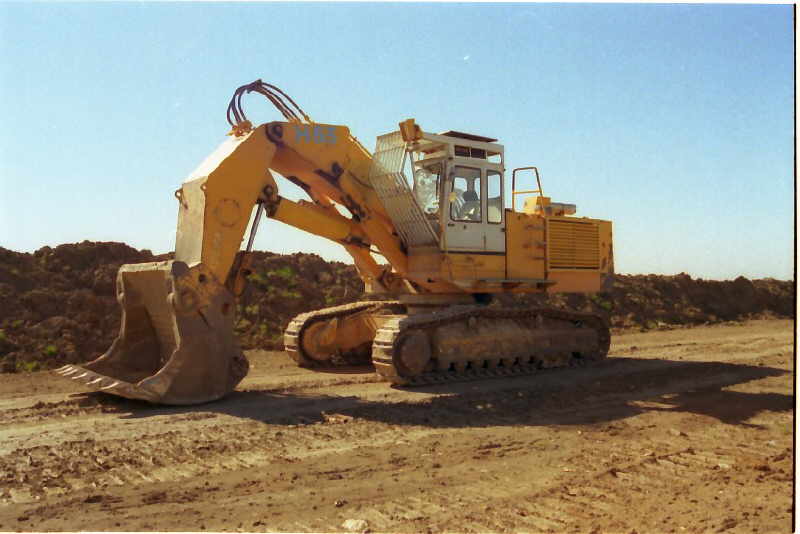

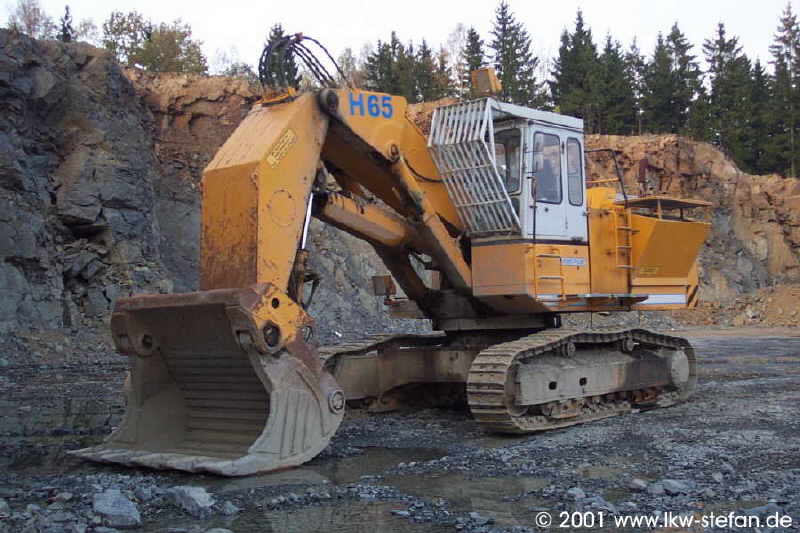

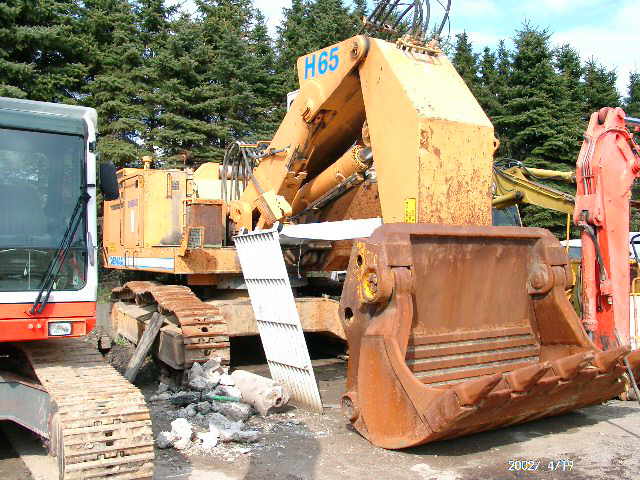

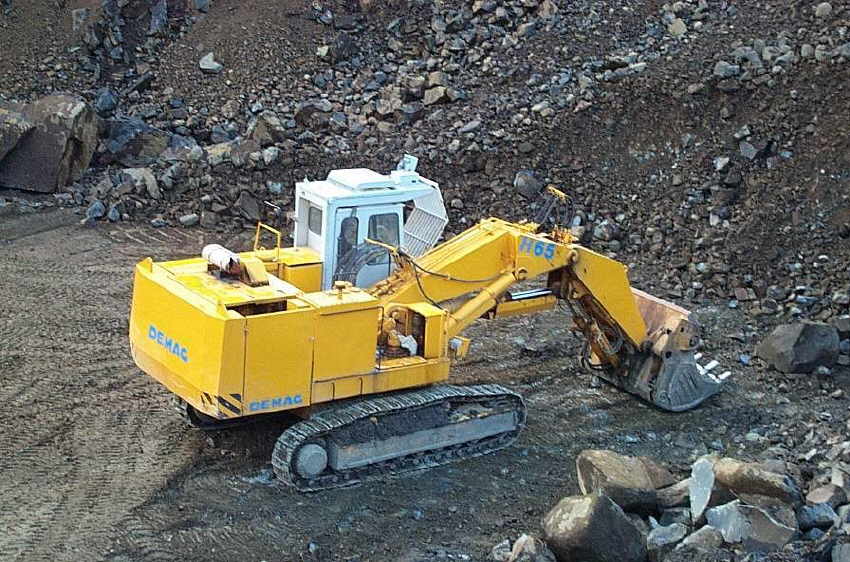

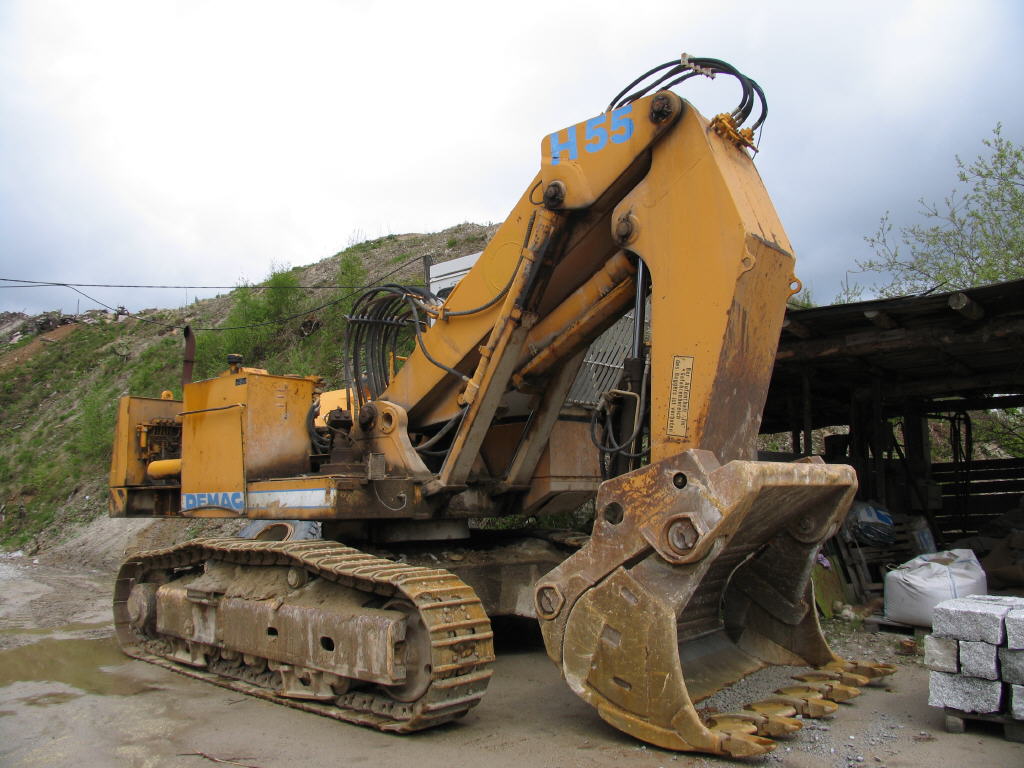

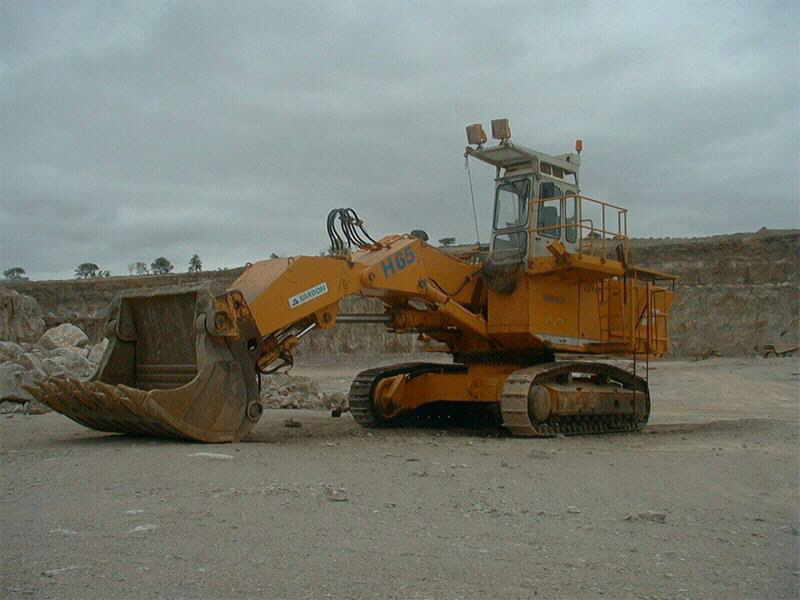

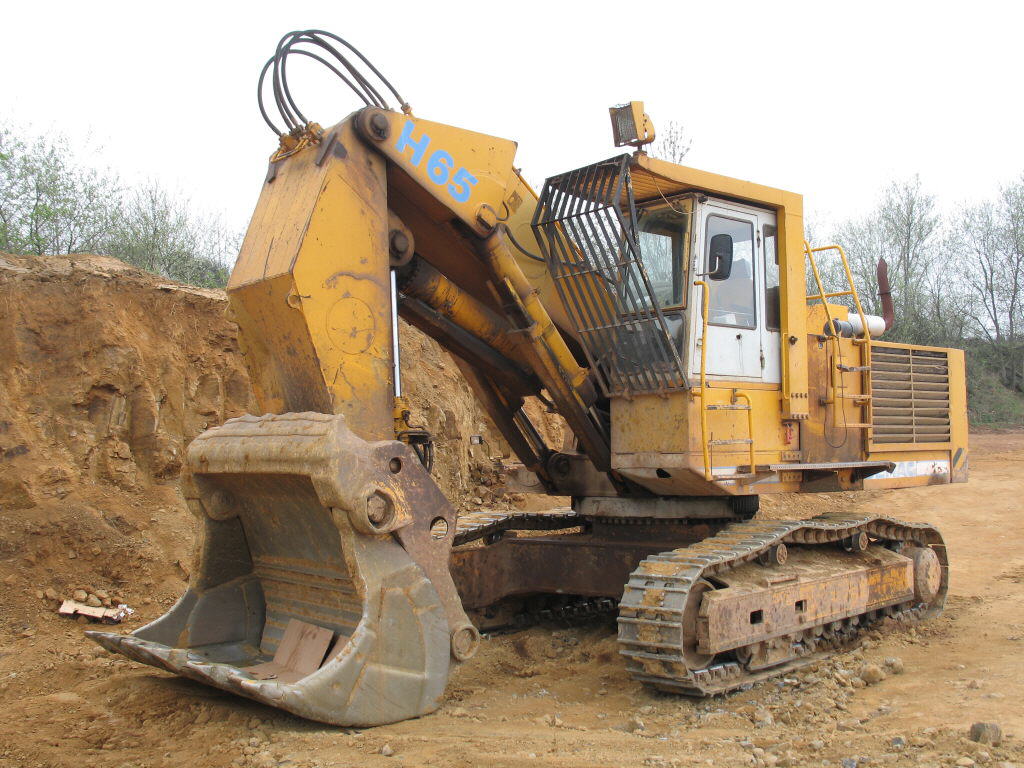

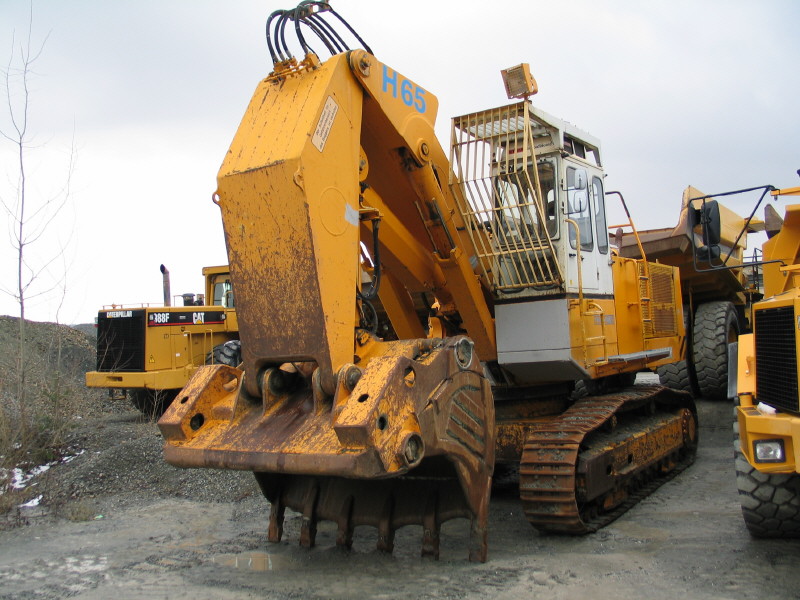

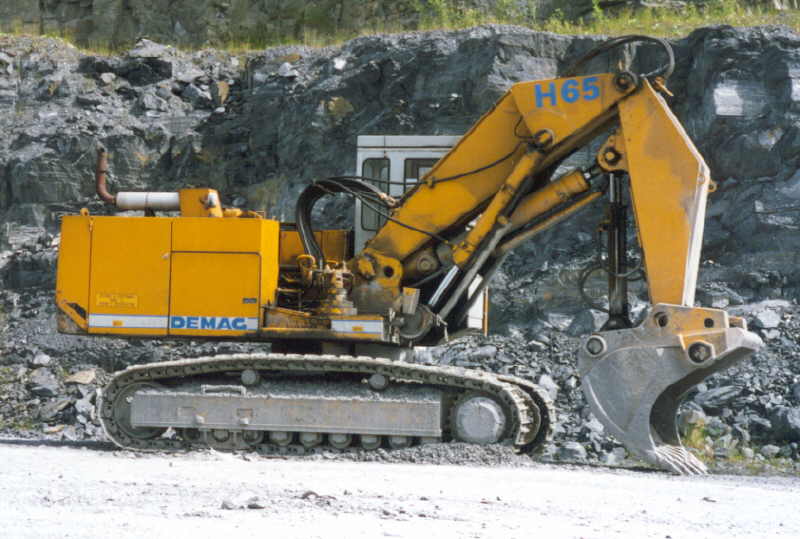

Klappschaufel: |
|
| Gewicht bei 500mm, 600mm, 700mm breiten Raupen: 66,5/67/68t | |
| Losbrechkraft: | 360kN |
| Vorschubkraft: | 680kN |
| Auslegerlänge: | 4100mm |
| Stiellänge: | 3000mm |
| Klappschaufel: (für Schüttgewicht 1,8t/m³) | 4,3m³ (2700mm breit) Gewicht: 6,8t |
| maximal erreichbare Höhe: | 10000mm |
| maximal erreichbare Tiefe: | 3000mm |
| Schaufelweg nach vorne: | 3800mm |
Bilder:
.jpg) |
 |
%20gro%DF.jpg) |
.jpg) |
%20gro%DF.jpg) |
.jpg) |
.jpg) |
.jpg) |
.jpg) |
.jpg) |
 |
 |
 |
.jpg) |
.jpg) |
 |
.jpg) |
 |
 |
 |
 |
.jpg) |
.jpg) |
.jpg) |
 |
.jpg) |
.jpg) |
.jpg) |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
  |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
