H241

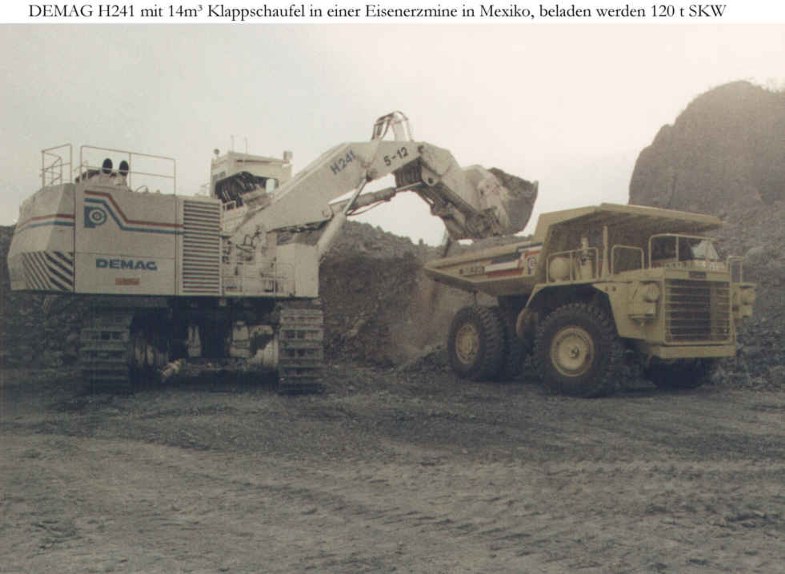

H241 in einer Eisenerzmine in Mexico, beladen werden 120t SKW



Technische Daten:

H241
Kettenlänge: 8680mm
Kettenbreite: 1200mm oder 1480mm
Kettenhöhe: 2480mm
Höhe über alles: 6570mm
Breite über alles: 6580mm
Länge über alles: 10250mm
Motor (Diesel):
  • 1007kW Cummins KTA 3067 CI luftgekühlter 16 Zyl. 4-Takt Diesel Turbolader
  • 988KW GM 16V 149T (erster Serienmotor) wassergekühlter 16 Zyl. 2-Takt Diesel
Fahrgeschwindigkeit: 2,2km/h
mt Tieflöffel (Standart)
Gewicht mit 1200mm, 1480mm breiten Raupen 276t, 287t
Losbrechkraft: 850kN
Reißkraft: 850kN
Stiellänge: 5000mm
Auslegerlänge: 9650mm
Kohle Tieflöffel für Schüttgewicht 1,1t/m³
21,0m³, 3000mm breit, Gewicht 16,5t
Standart Tieflöffel für Schüttgewicht 1,8t/m³ 14,0m³, 2800mm breit, Gewicht 13,1t
Schwerer Tieflöffel für Schüttgewicht 2,8t/m³ 9,0m³
mt Tieflöffel (Lang)
Losbrechkraft: 500kN
Reißkraft: 480kN
Stiellänge: 7000mm (7,5m³) oder 9000mm (5m³)
Auslegerlänge: 12000mm
Leichtgut Tieflöffel für Schüttgewicht 1,1t/m³
7,5m³, 2180mm breit, Gewicht 9,3t
Standart Tieflöffel für Schüttgewicht 1,8t/m³ 5,0m³, 2000mm breit, Gewicht 7,5t
mit Klappschaufel:
Gewicht mit 1200mm, 1480mm breiten Raupen: 266t, 277t
Losbrechkraft: 910kN
Vorschubkraft: 950kN
Auslegerlänge: 5800mm
Stiellänge: 3200mm
Leichtgut-Klappschaufel für Schüttgewicht 1,2t/m³: 21,0m³ (4000mm breit)
Standart-Klappschaufel für Schüttgewicht 1,8t/m³: 14,0m³ (3600mm breit)
Schwere-Klappschaufel für Schüttgewicht 2,8t/m³: 9,0m³ (3600mm breit)
maximal erreichbare Höhe: 15000mm
maximal erreichbare Tiefe: 4000mm
Schaufelweg nach vorne: 5500mm
Aquadigger ®:
Ausleger Momoblockeinrichtung
Stiel
Reichtiefe
Losbrechkraft
Reißkraft
Löffelinhalt
12,0m
7,0m
13,0m
590kN
550kN
11,5m³
12,0m
9,0m
15,0m
500kN
480kN
9,0m³
16,0m
7,0m
16,0m
590kN
550kN
6,5m³
16,0m
9,0m
18,0m
480kN
480kN
6,5m³
20,0m
12,0m
24,0m
325kN
325kN
2,5m³



Bilder:

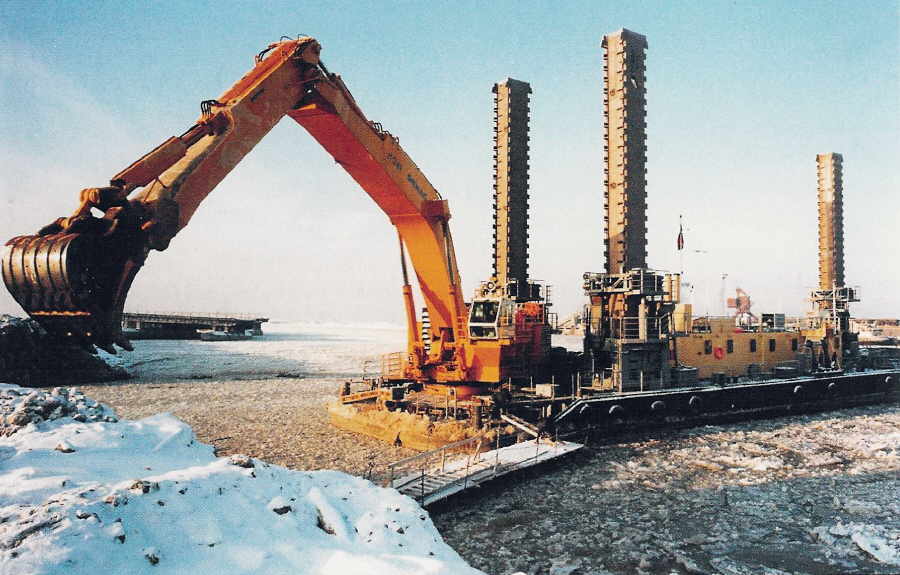

H241 Aquadigger

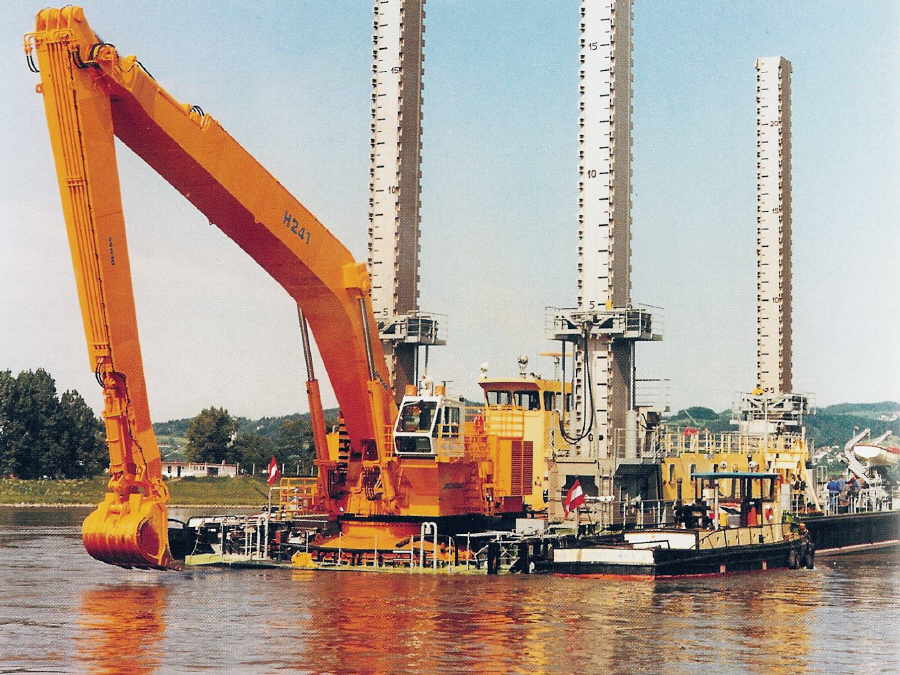

H241 Aquadigger "Baikal" mit extrem langem Löffelstiel

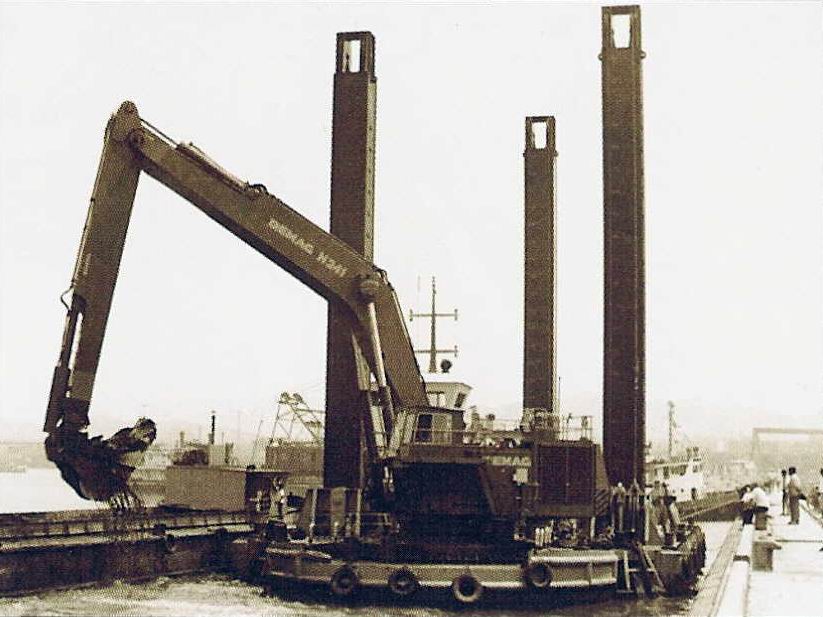

erster "großer" Aquadigger von DEMAG, der H241 war Ende der 70er Jahre der größte Aquadigger!

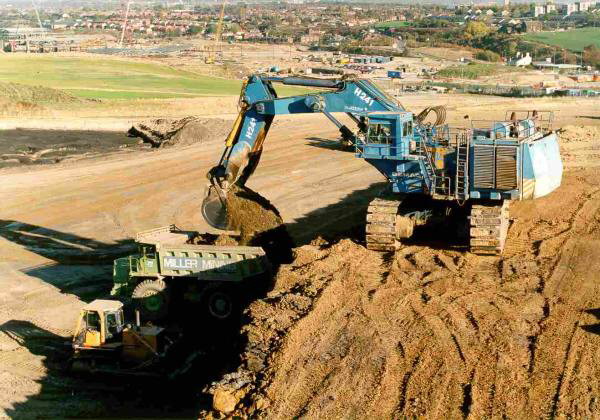

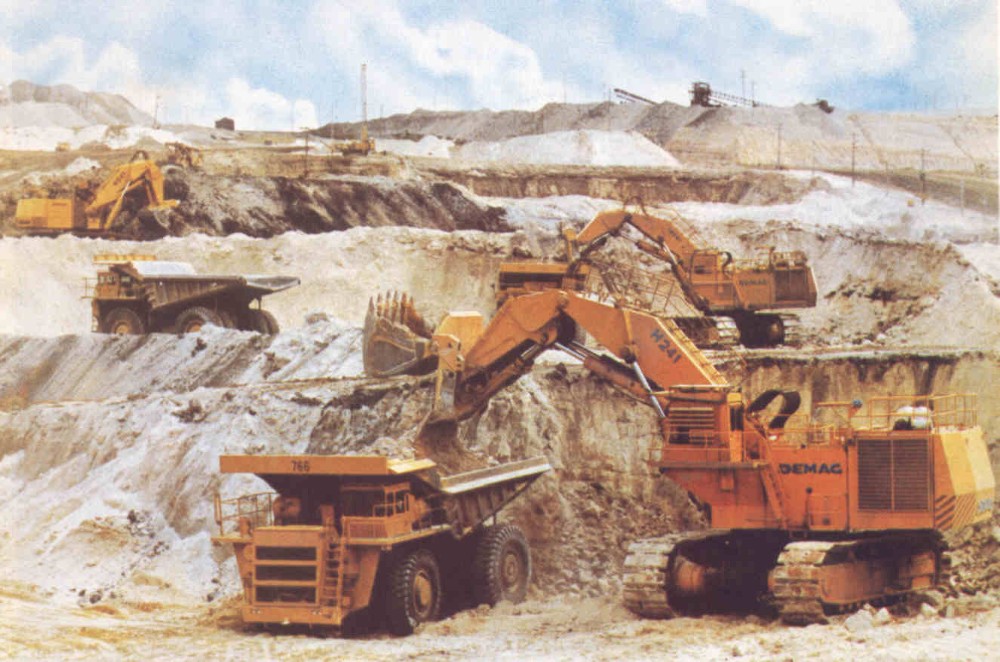

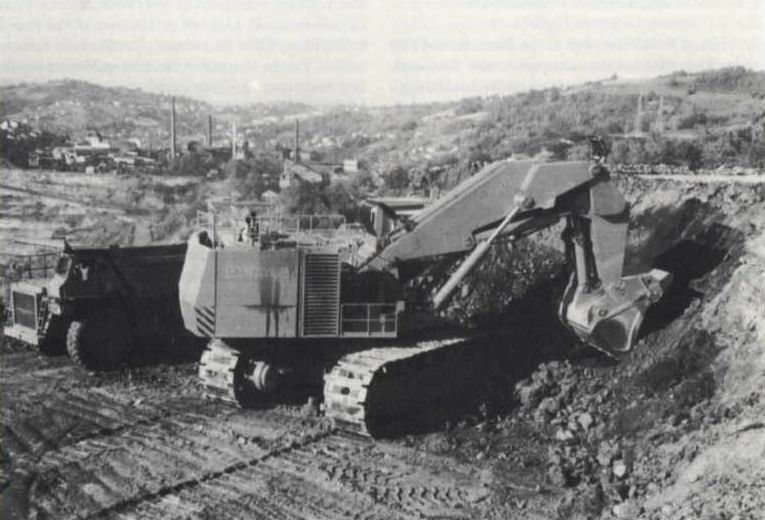

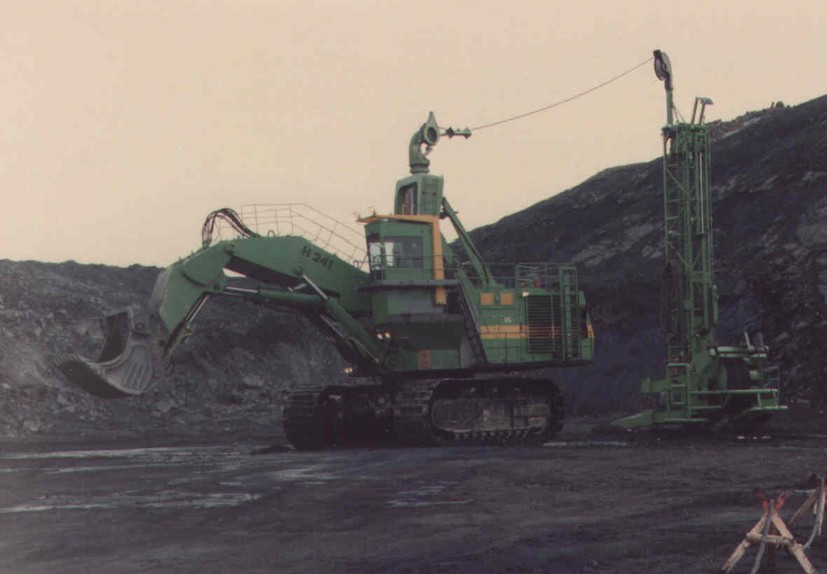

H241 mit Tieflöffel

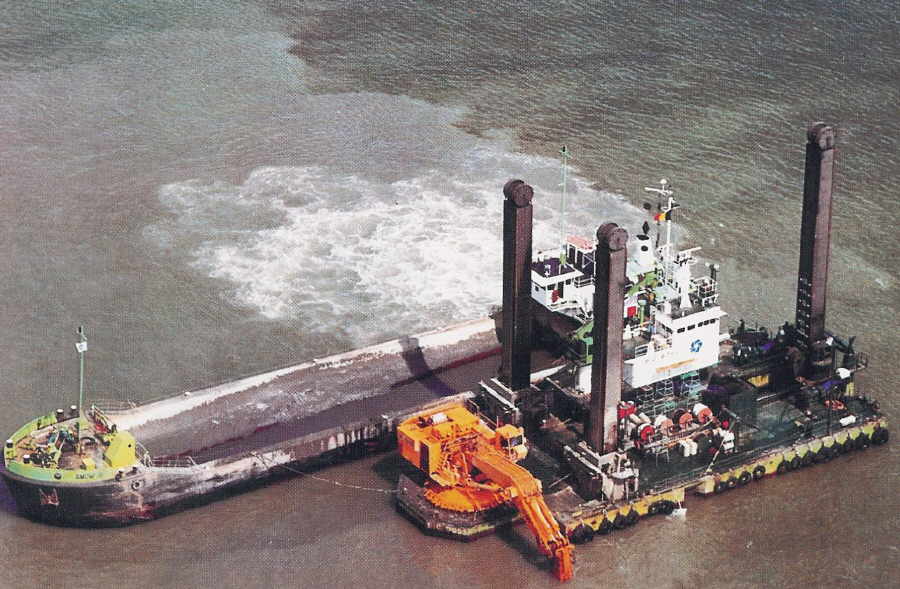

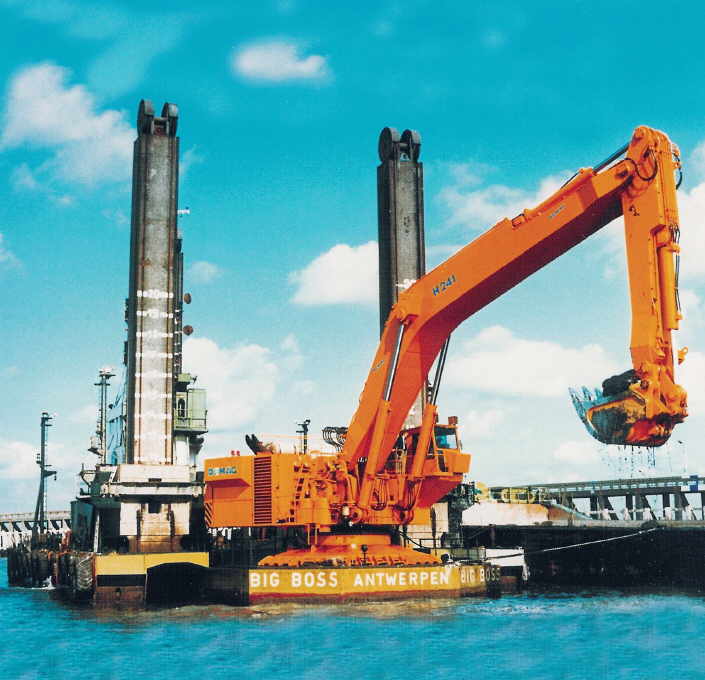

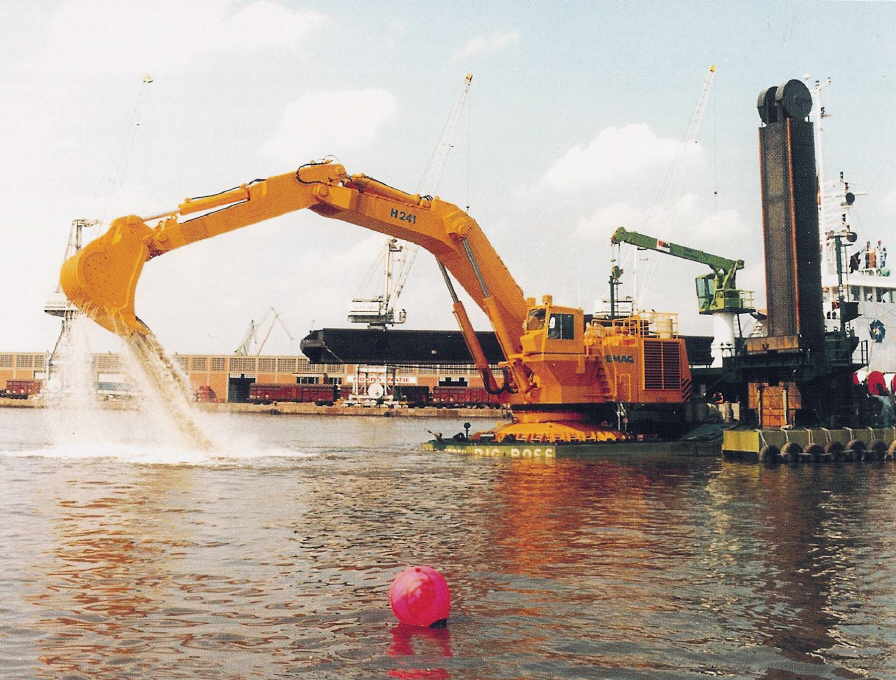

H241 Aquadigger "Big Boss" wurde 1984 mit einem 11,5m³ Tieflöffel zum Freihalten der Wasserwege in Belgien eingesetzt.

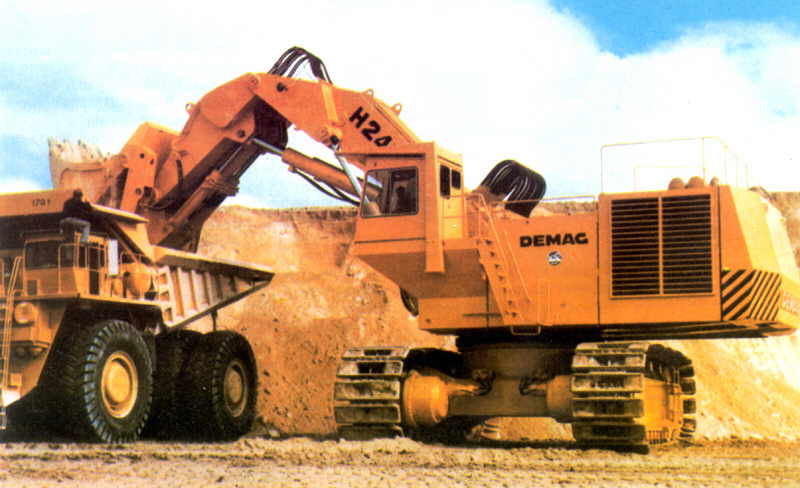

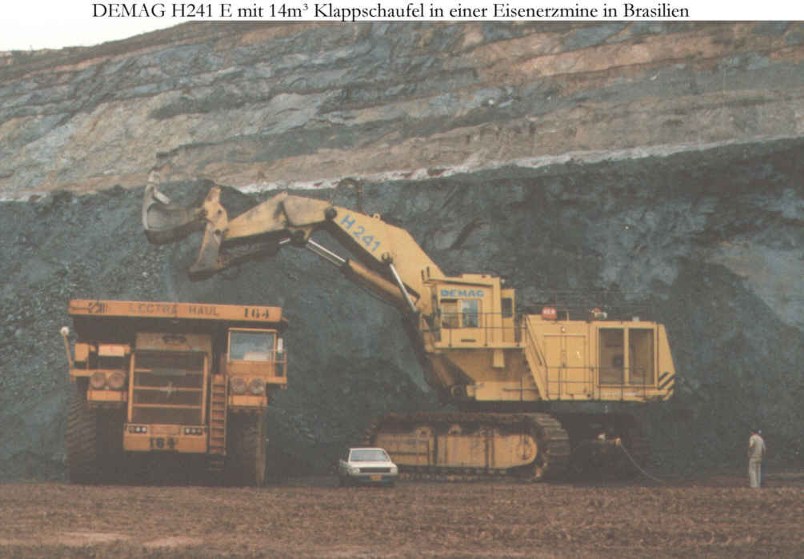

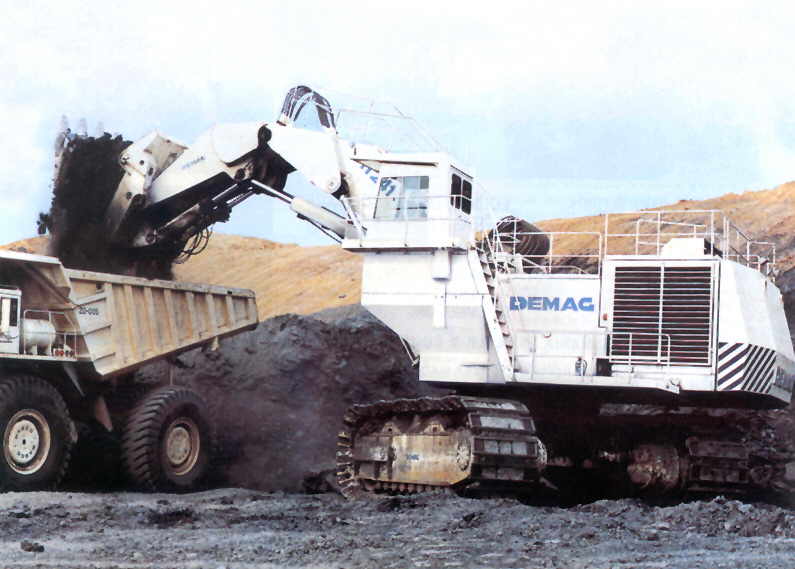

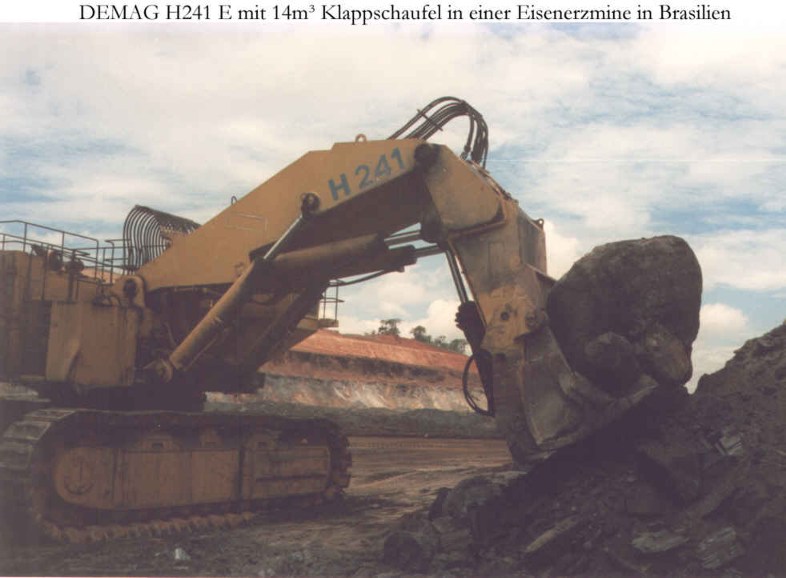

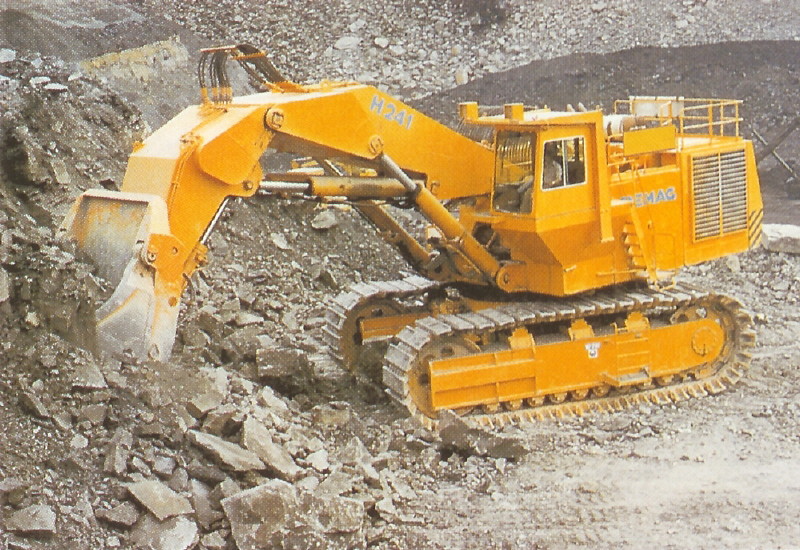

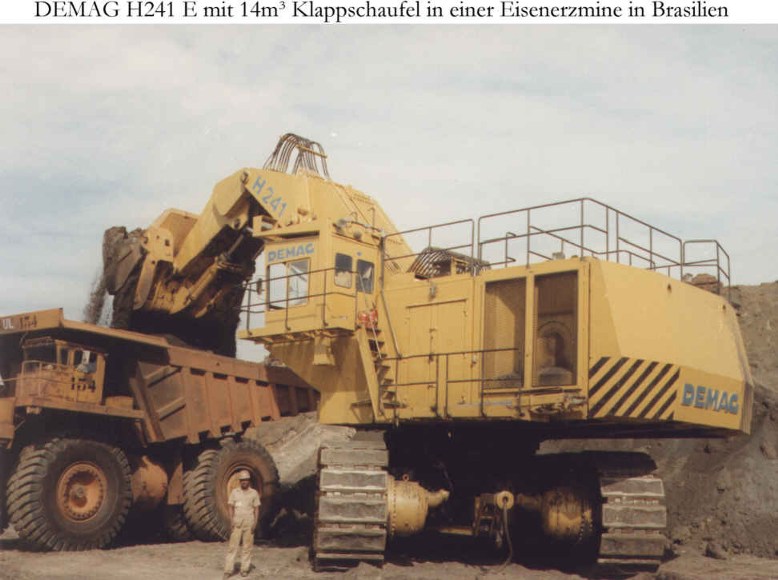

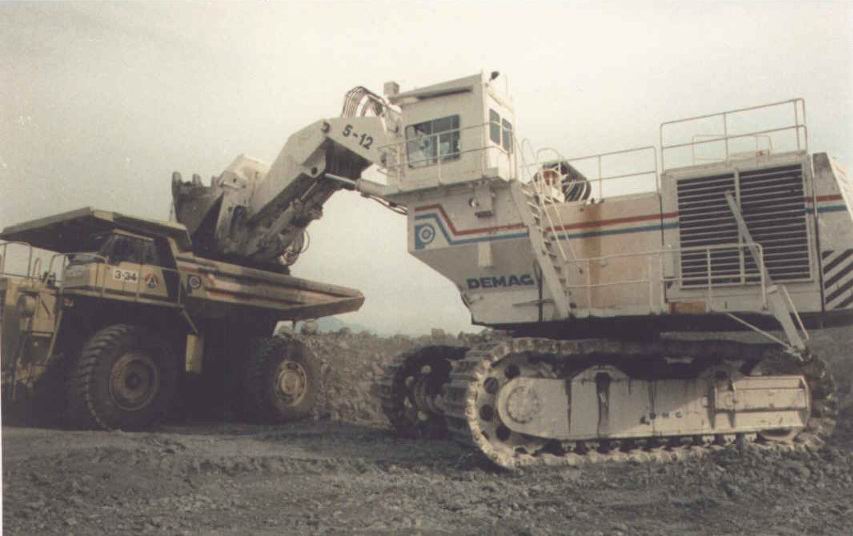

H241 mit Hochlöffel

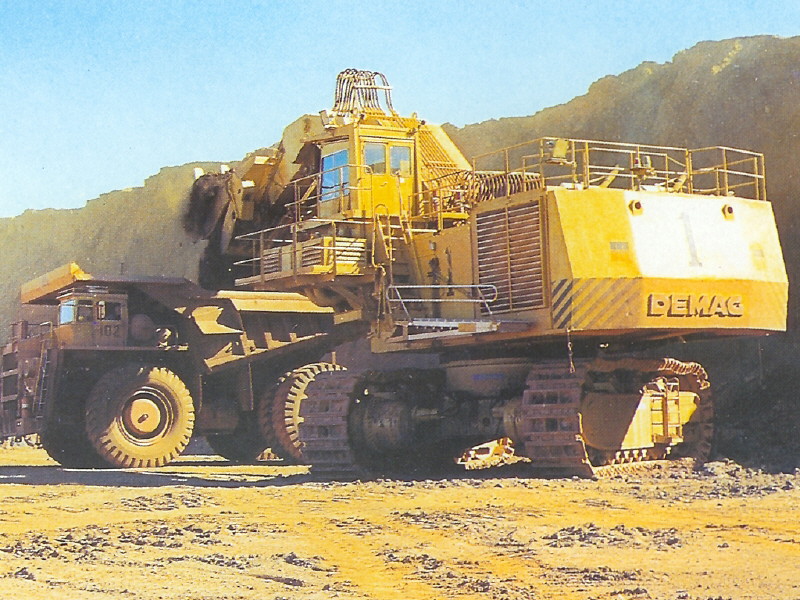

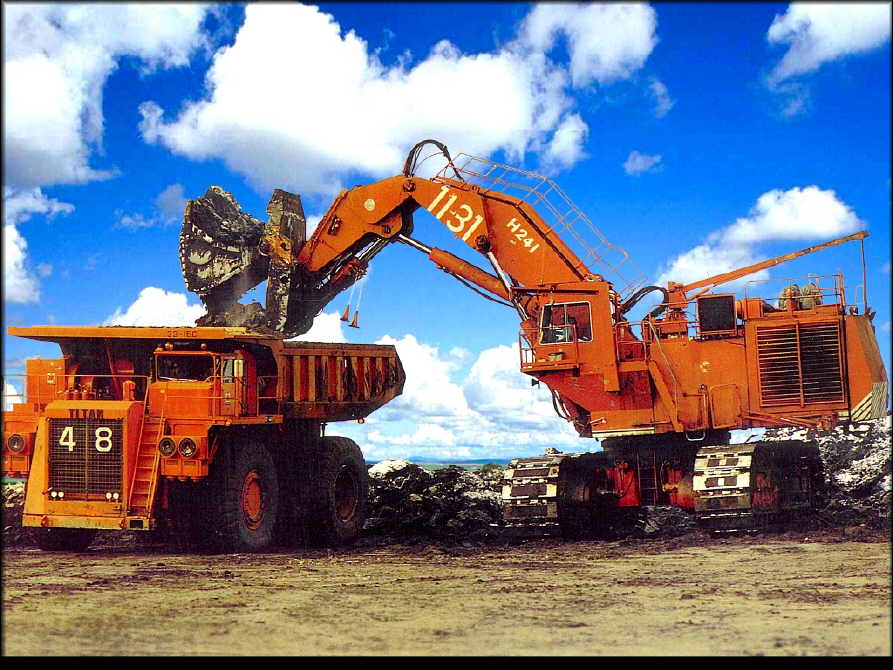

H241 mit Hochlöffel
