H21



Technische Daten:

H21C (mit Ketten)			H21P (auf Reifenunterwagen)
Gewicht:	21,6t		Gewicht:	19,2t
Kettenlänge:	3700mm		Radstand:	2800mm
Kettenhöhe	900mm		Höhe über alles:	3900mm
Kettenbreite:	500/600/700mm		Breite über alles:	2500mm
Höhe über alles:	2935mm		Länge über alles:	4557mm
Breite über alles:	2500/2600/2700mm		Motor (Diesel):	68kW Deutz F5 L912 luftgekühlter 5-Zylinder Reihen-Dieselmotor (Serie bis 1976)
Länge über alles:	4750mm
Motor (Diesel):	68kW Deutz F5 L912 luftgekühlter 5 Zylinder Reihen-Dieselmotor (Serie bis 1976) 82kW Deutz F6 L912 luftgekühlter 6 Zylinder Reihen-Dieselmotor (Serie ab 1976)			82kW Deutz F6 L 912 luftgekühlter 6 Zyl. 4-Takt Reihen-Dieselmotor (Serie ab 1976)
			Fahrgeschwindigkeit:	bei Straßengang: 19km/h
Fahrgeschwindigkeit:	2,3km/h			bei Geländegang: 4,3km/h
mt Tieflöffel:			mit Tieflöffel:
Losbrechkraft:	125kN		Losbrechkraft:	125kN
Reißkraft:	140kN		Reißkraft:	140kN
Tieflöffel:	0,5m³, 0,65m³, 0,8m³, 1,0m³, 1,2m³		Grundauslegerlänge:	2800mm
Grundauslegerlänge:	2800mm		Auslegerstiellänge:	4500mnm (4 Steckungen)
Auslegerstiellänge:	4500mnm (4 Steckungen)		Stiellänge:	2500mm (Normalstiel) / 3500mm (langer Stiel)
Stiellänge:	2500mm (Normalstiel) / 3500mm (langer Stiel)		Tieflöffel:	0,5m³, 0,65m³, 0,8m³, 1,0m³, 1,2m³
Breite des Tieflöffels:	700mm/1000mm/800 oder 1000mm /1000mm/1200mm		Breite des Tieflöffels:	700mm/1000mm/1000mm/1000mm/1200mm
maximal erreichbare Höhe:	8000mm		maximal erreichbare Höhe:	8000mm
maximal erreichbare Tiefe:	6000mm		maximal erreichbare Tiefe:	6000mm
mit Hochlöffel:			mit Hochlöffel:
Losbrechkraft:	115kN		Losbrechtkraft:	115kN
Vorschubkraft:	175kN		Vorschubkraft:	175kN
Grundauslegerlänge:	2800mm		Grundauslegerlänge:	2800mm
Stiellänge:	2500mm		Stiellänge:	2500mnm (4 Steckungen)
Hochlöffel:	1,0m³ (1600mm breit)		Hochlöffel:	0,5m³, 0,65m³, 0,8m³, 1,0m³, 1,2m³
maximal erreichbare Höhe:	ca. 8000mm		Breite des Hochlöffels:	700mm, 1000mm, 1000mm, 1000mm, 1200mm
maximal erreichbare Tiefe:	ca. 3000mm		maximal erreichbare Höhe:	7500mm
mit Schachtlöffel:			maximal erreichbare Tiefe:	3000mm
Losbrechkraft:	115kN
Vorschubkraft:	175kN
Grundauslegerlänge:	2800mm
Auslegerstiellänge:	4500mm (4 Steckungen)
Stiellänge:	2500mm (Normalstiel), 3500mm (langer Stiel)
Schachtlöffel:	0,5m³, 0,65m³, 0,8m³, 1,0m³
Breite des Schachtlöffels:	700mm, 1000mm, 1000mm, 1000mm
maximal erreichbare Höhe:	ca. 7500mm
maximal erreichbare Tiefe:	ca. 6000mm
zusätzliche Einrichtungen:			zusätzliche Einrichtungen:
Grabenräumlöffel:	0,4m³ 1200mm / 0,53m³ 1600mm / 0,55m³ 2500mm		Grabenräumlöffel:	0,4m³ 1200mm / 0,53m³ 1600mm / 0,55m³ 2500mm
Zweischalengreifer:	0,4m³, 0,52m³, 0,63m³, 0,8m³		Zweischalengreifer:	0,4m³, 0,52m³, 0,63m³, 0,8m³
Schachtlöffel:	0,45m³ 1000mm, 1m³ 1200mm breit		Schachtlöffel:	0,45m³ 1000mm, 1m³ 1200mm breit
Mehrschalengreifer, Kranhaken, Rodezahn			Mehrschalengreifer, Kranhaken, Rodezahn

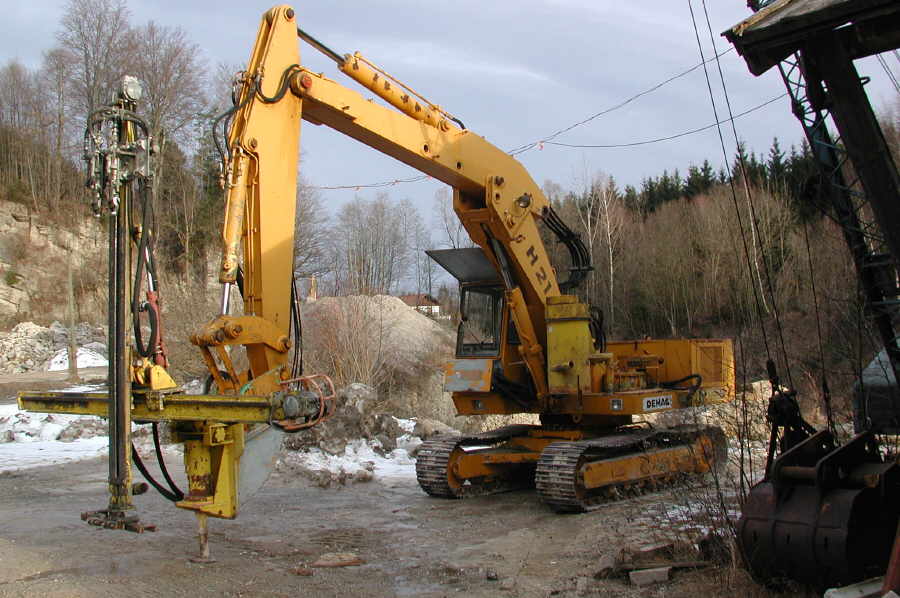

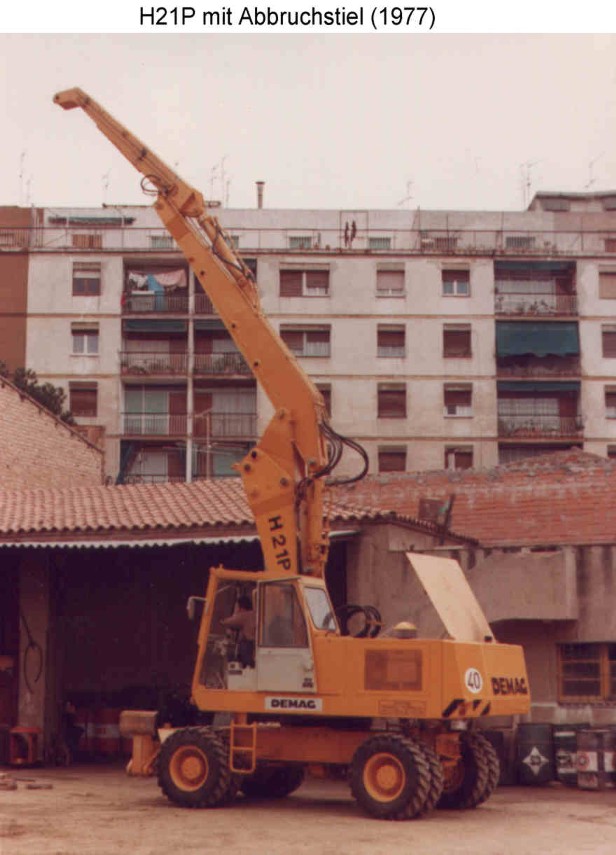

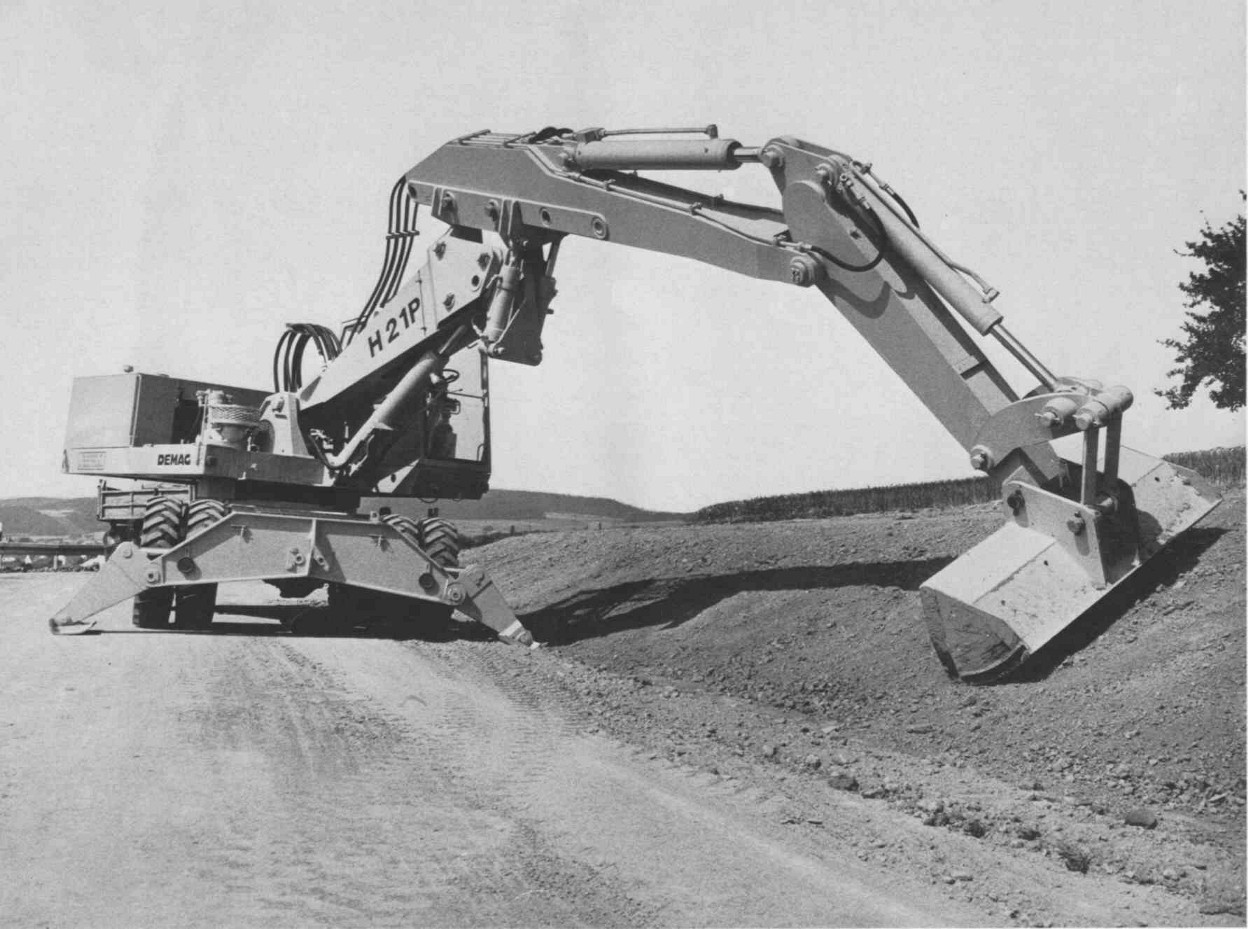

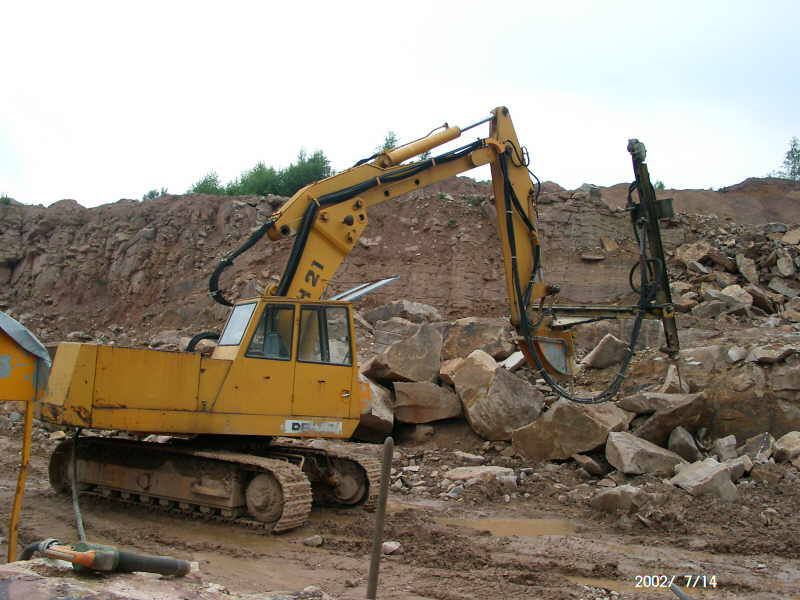

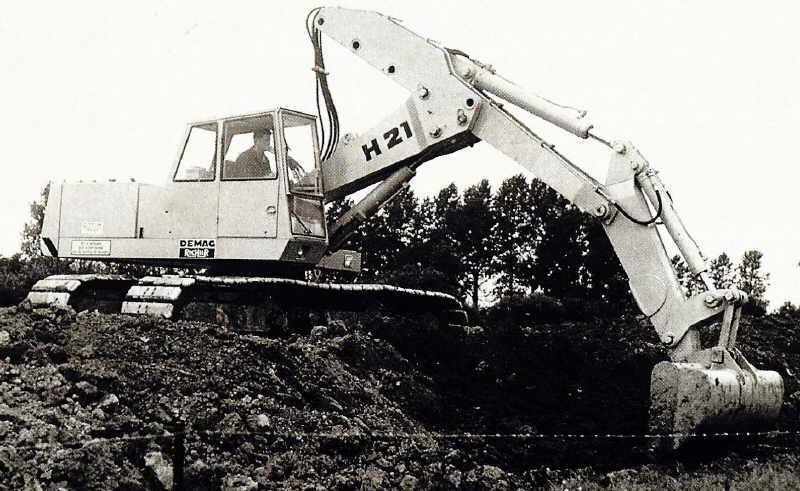

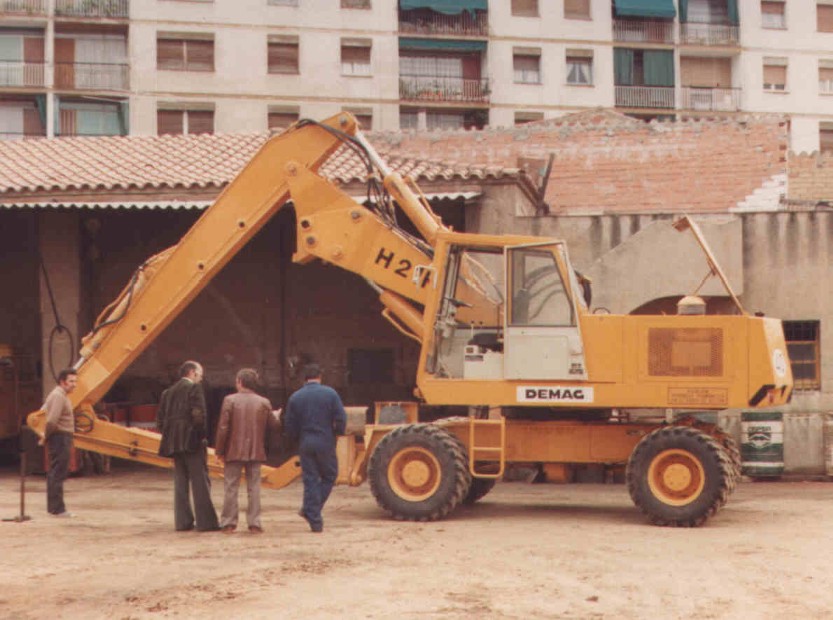

H21 C	H21 P mit knickbarem Ausleger	H21 P mit Abbruchstiel	H21C mit Bohrgerät

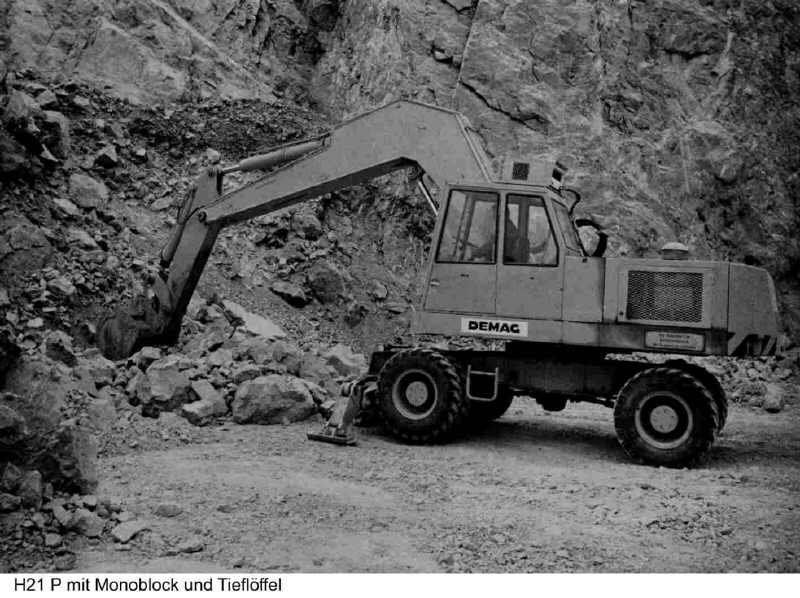

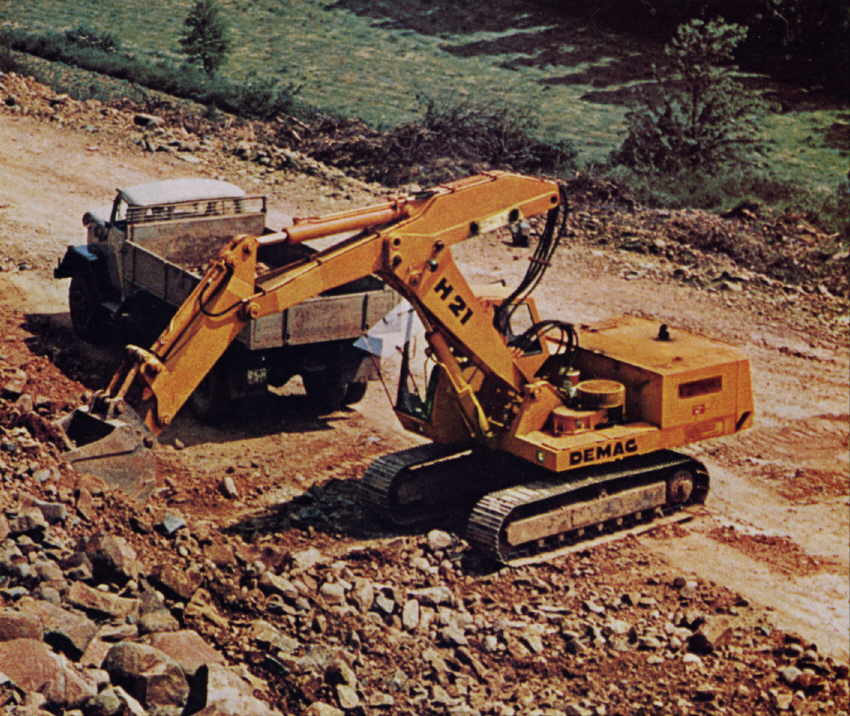

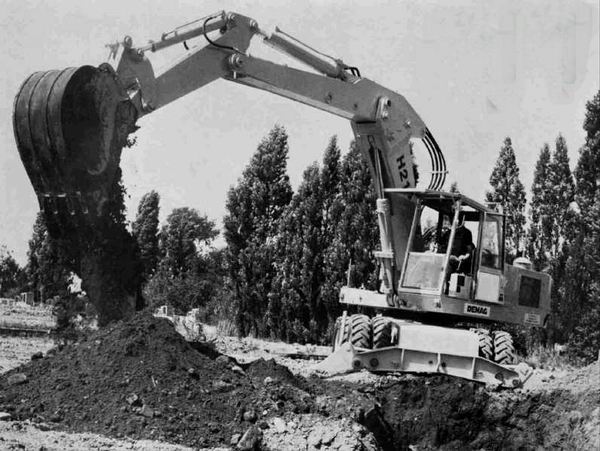

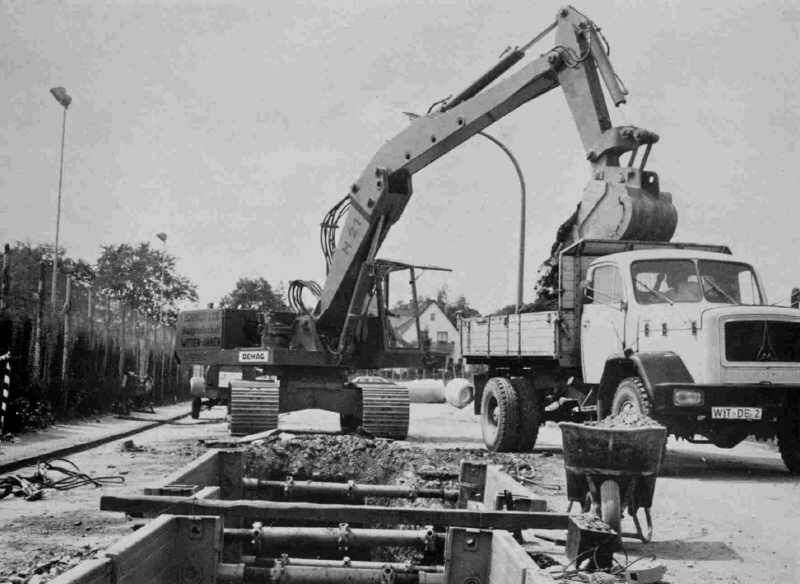

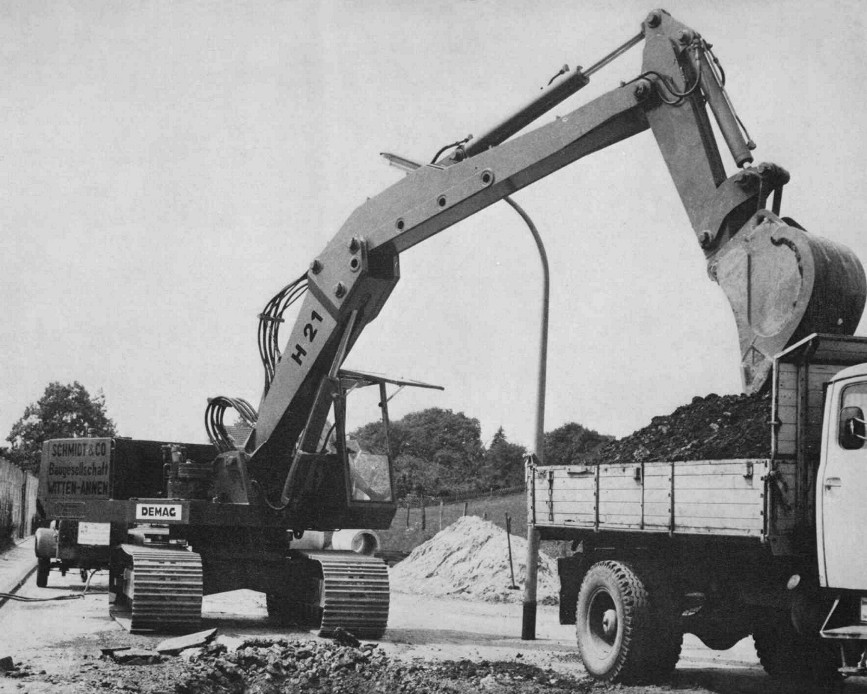

H21C	H21 belädt Magirus Kipper	H21P	H21 P mit Monoblockausleger

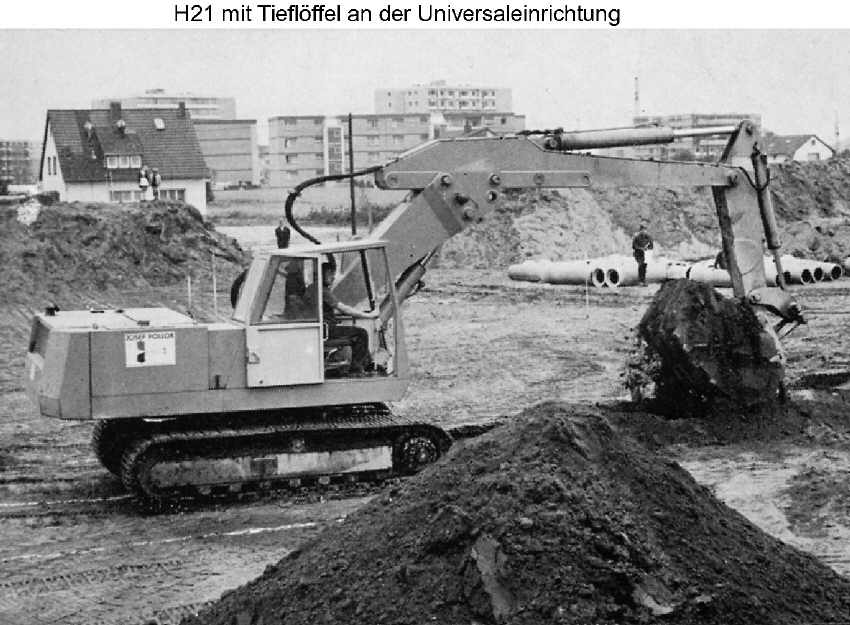

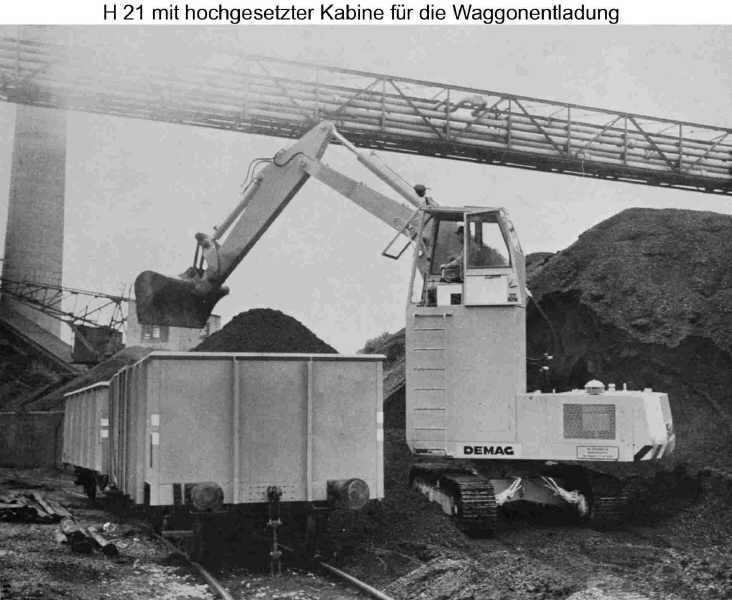

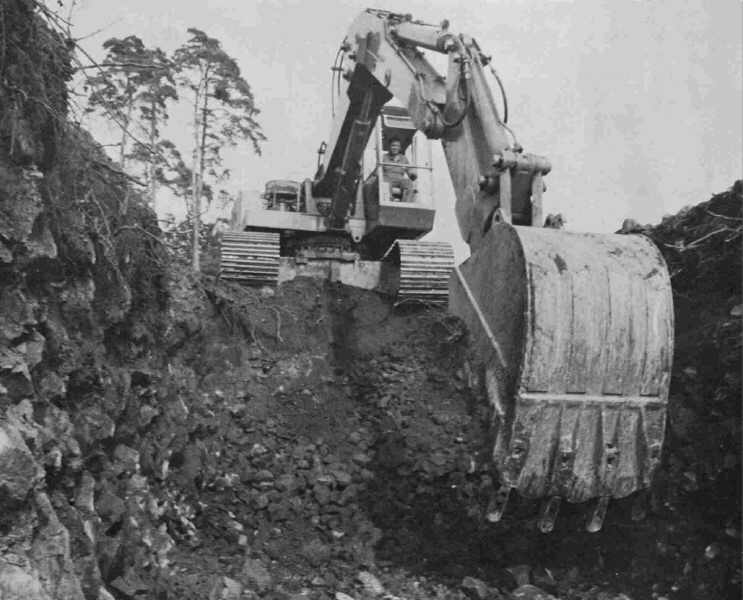

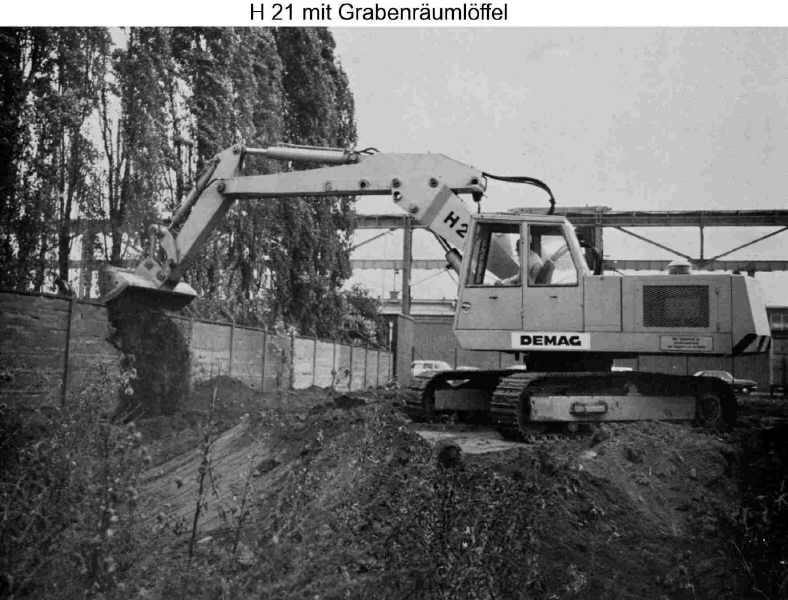

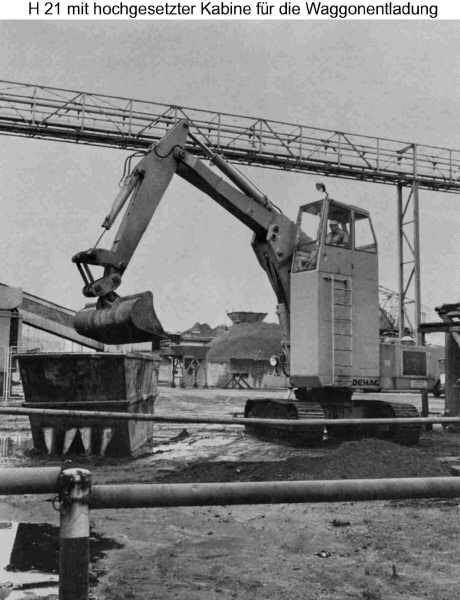

H21C mit Reihenbohrgerät	H21 mit Tieflöffel	H21 mit Grabenräumlöffel	H21 mit Hochkabine für die Waggonentladung

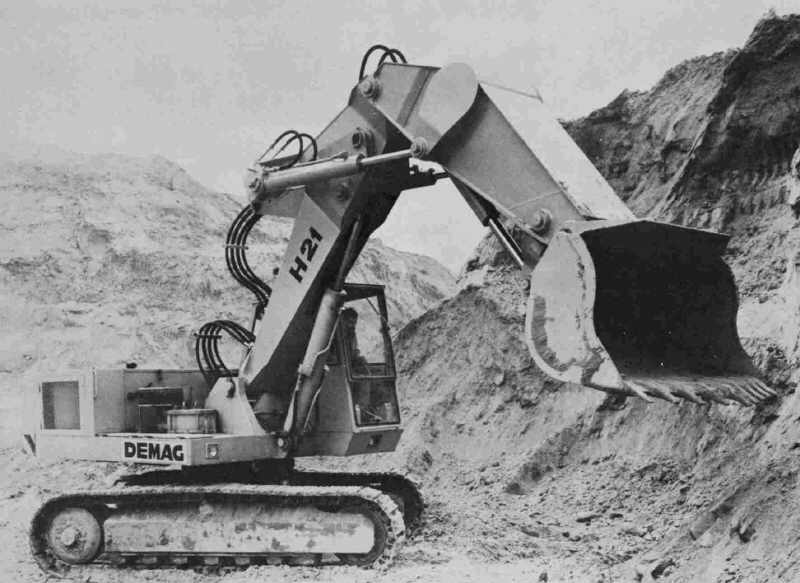

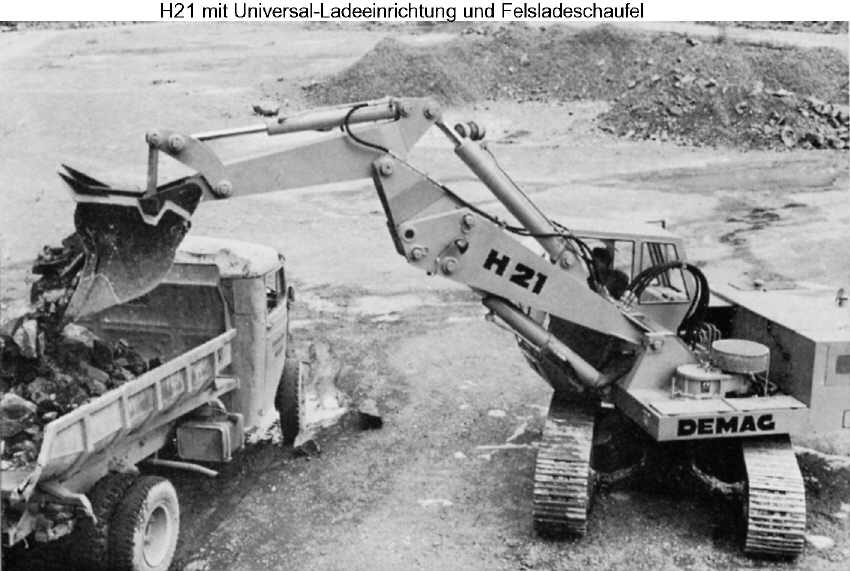

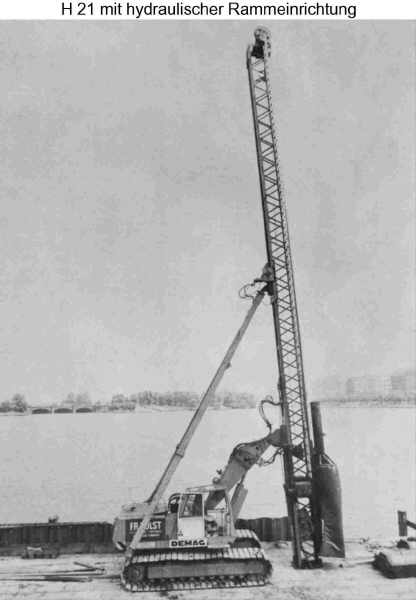

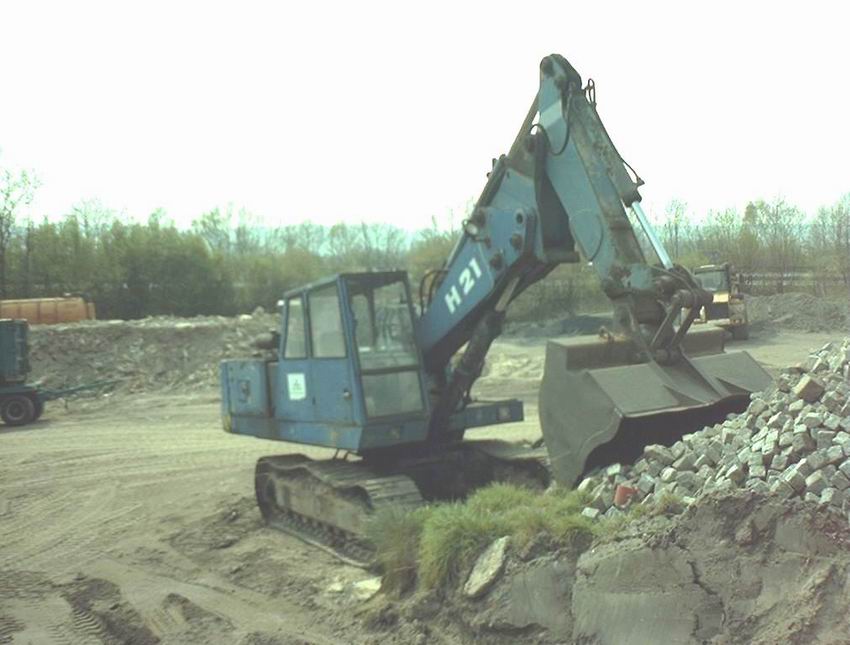

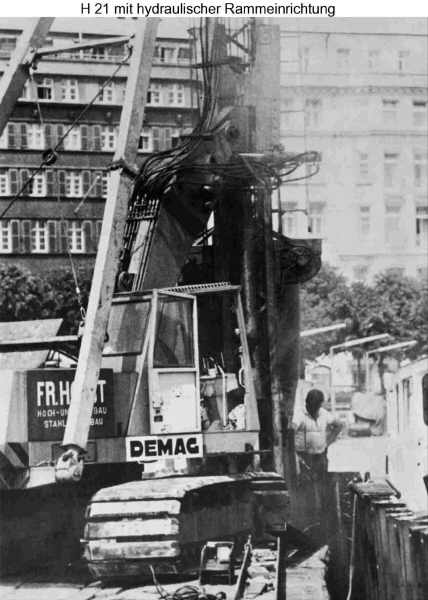

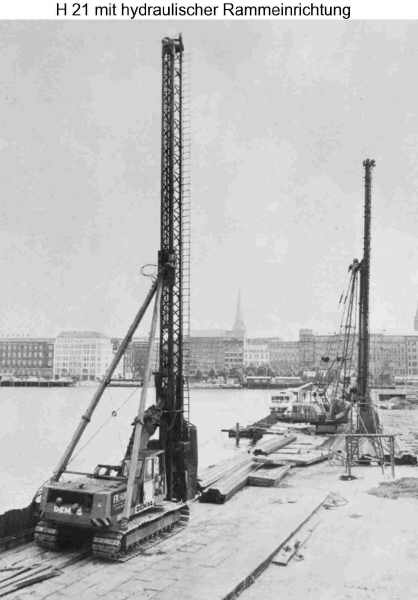

H21 mit Hochkabine	H21 mit Ladeschaufel	H21 mit hydraulischer Rammeinrichtung

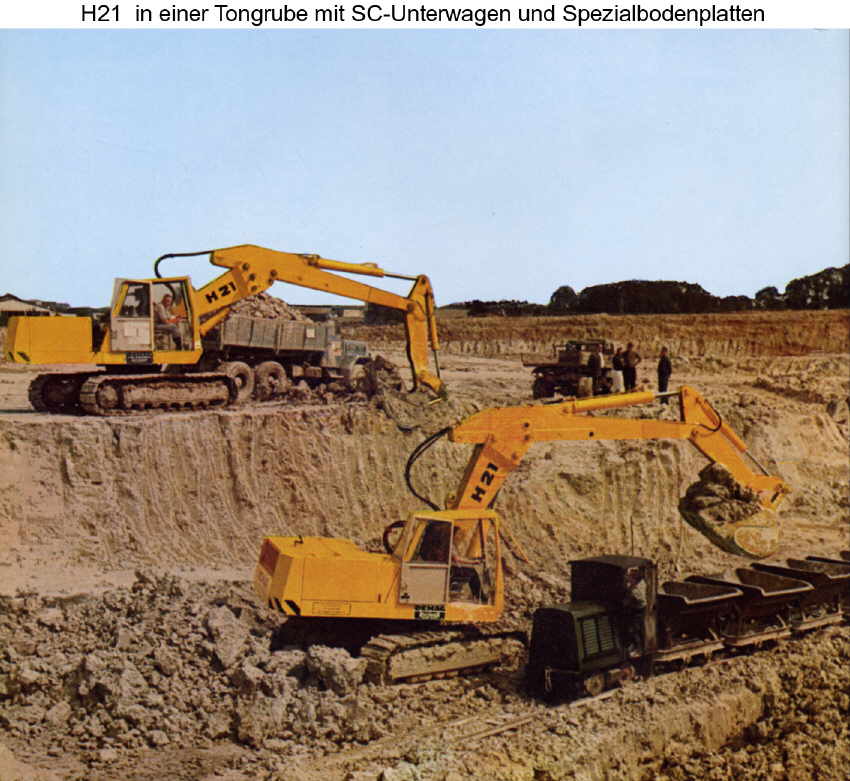

H21 mit hydraulischer Rammeinrichtung	einen funktionsfähigen noch eingesetzten H21 mit Ladeschaufel hat Rüdiger Peselmann entdeckt. Der Bagger wird auf einem Bauhof noch als "Hofbagger" eingesetzt		2x H21 in einer Tongrube

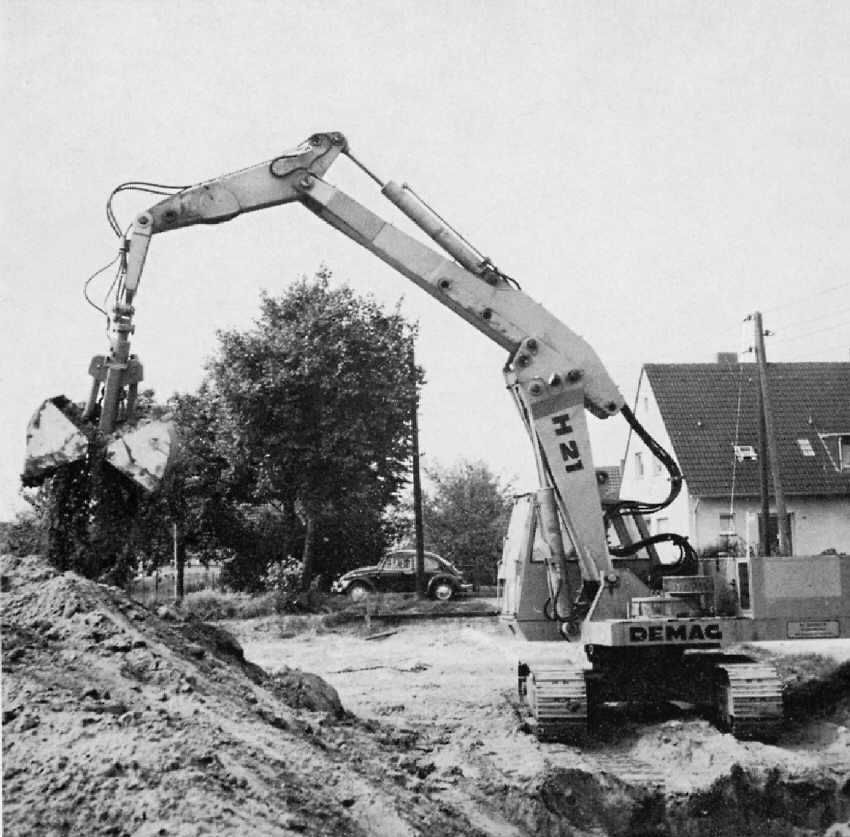

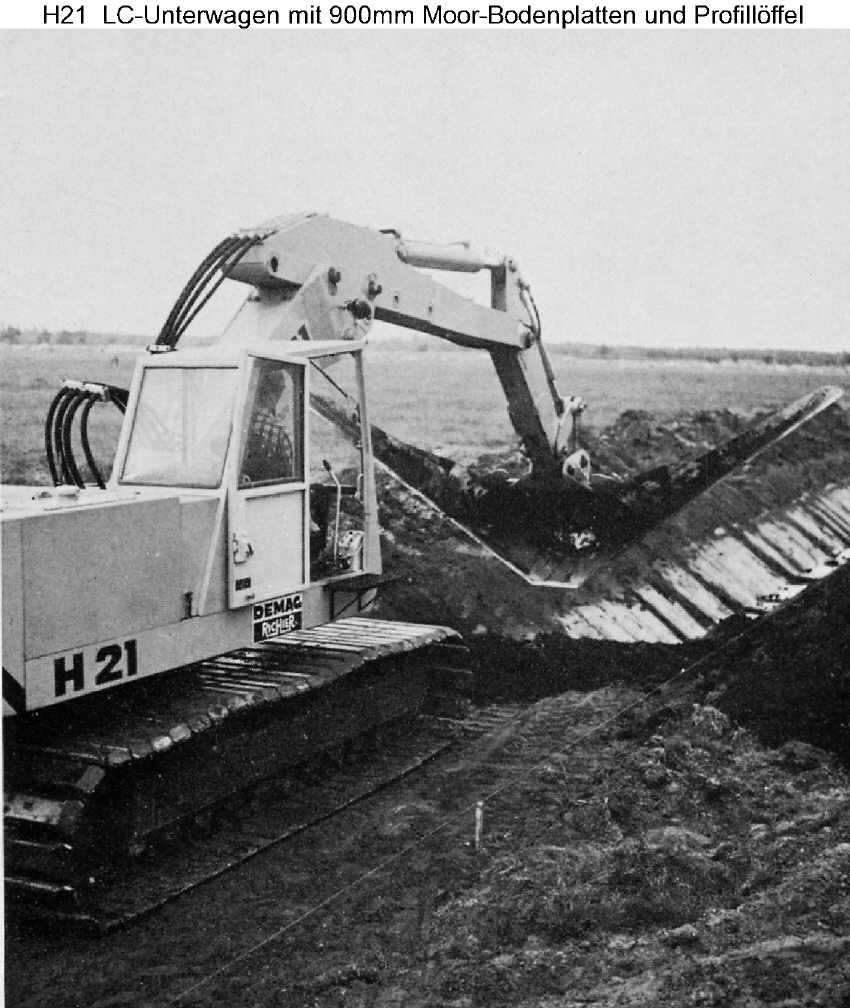

H21 mit Ladeschaufel	H21 mit Zweischalengreifer	H21 mit Tieflöffel	H21 mit Profillöffel

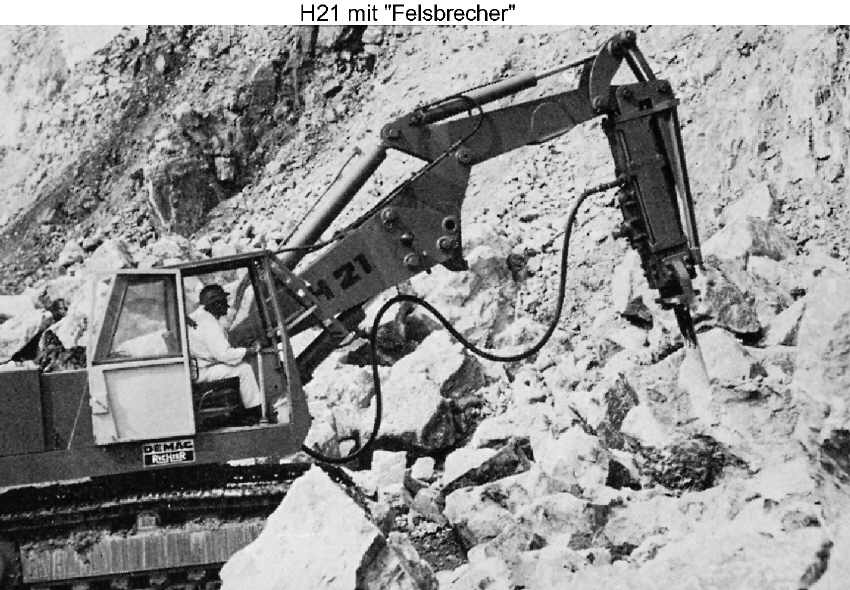

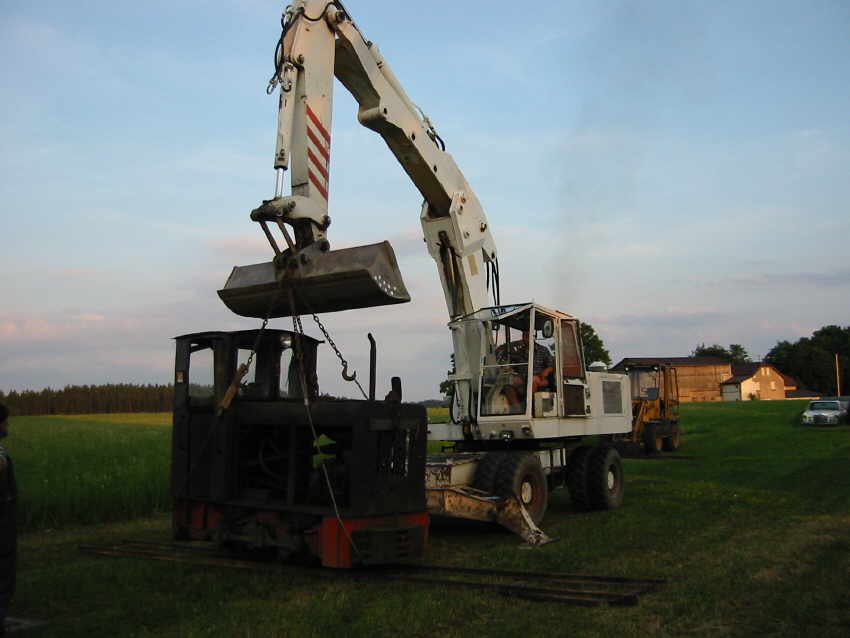

H21 mit Felsbrecher	H21 mit Ladeschaufel	H21 P (Bilder von Matthias Wagner)

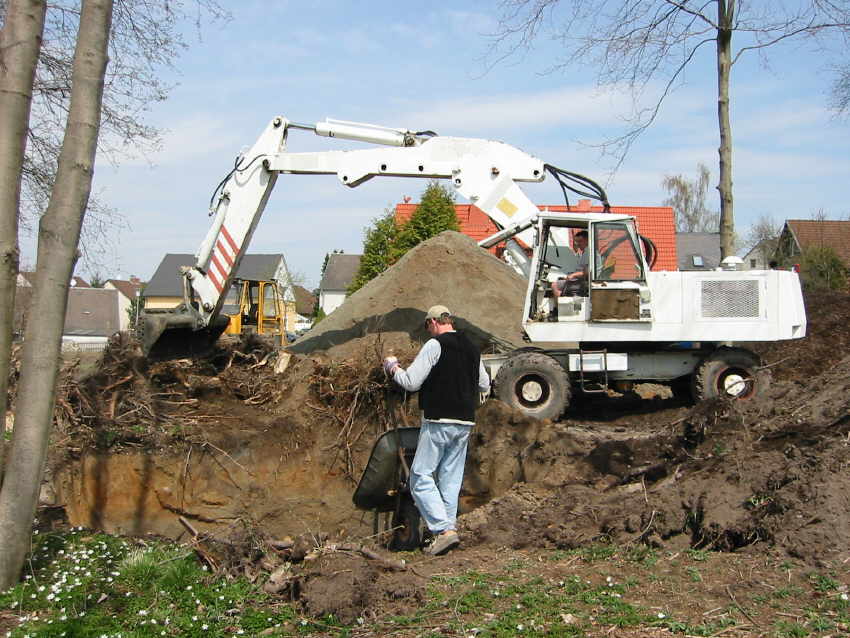

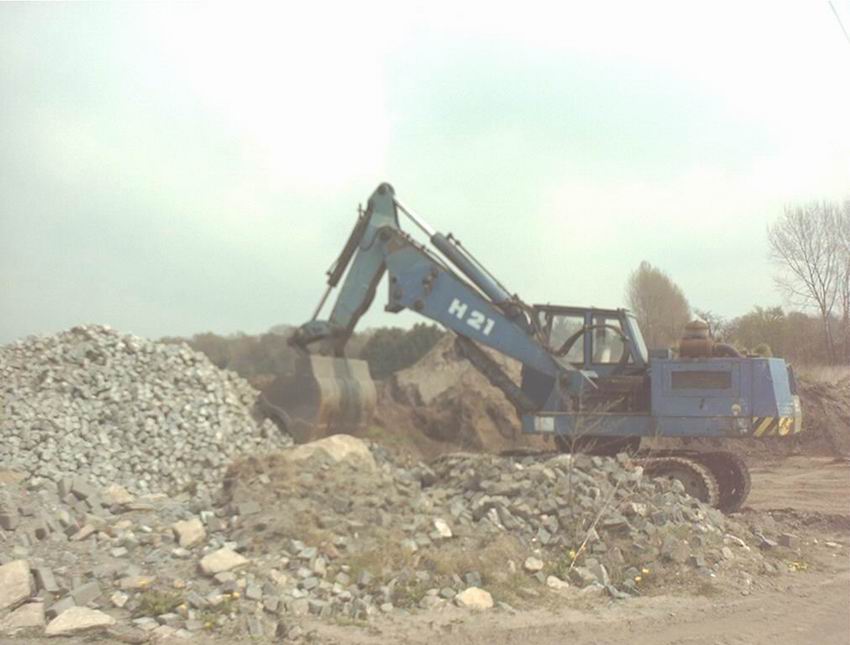

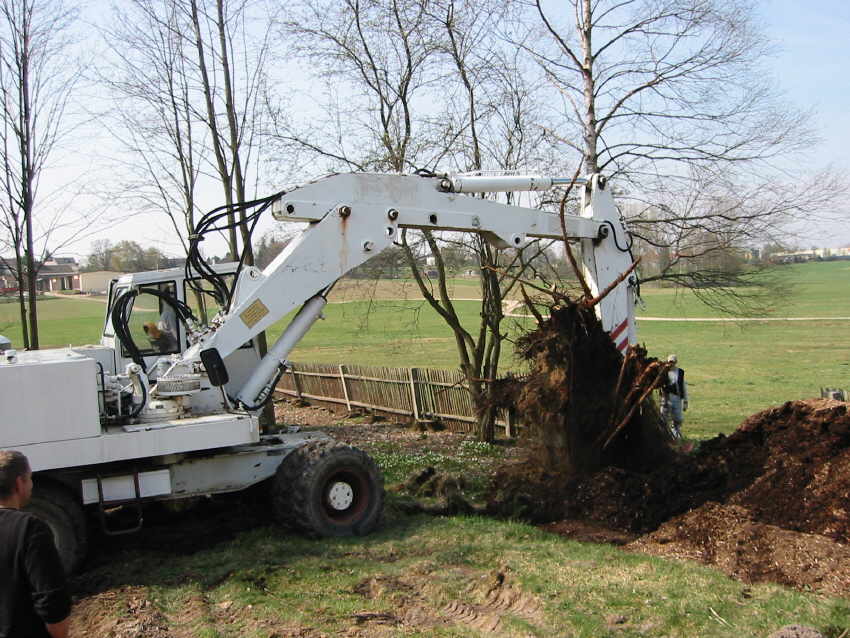

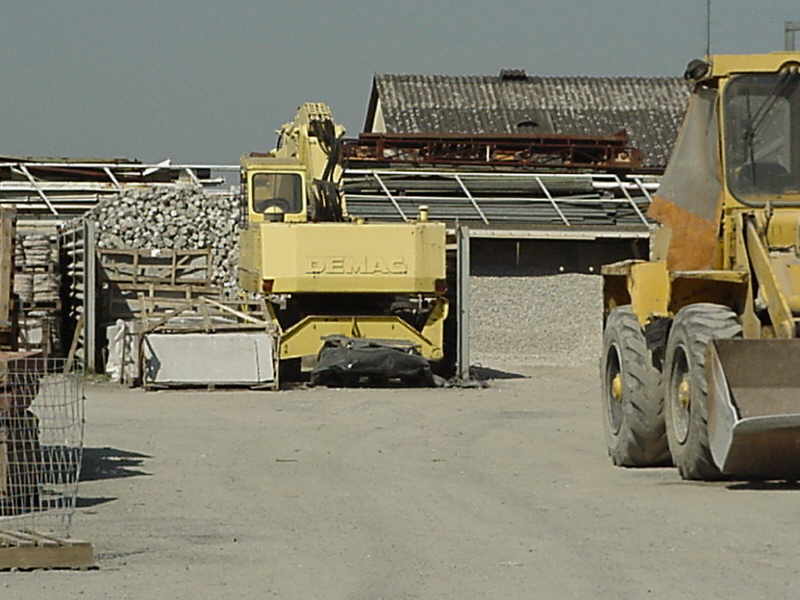

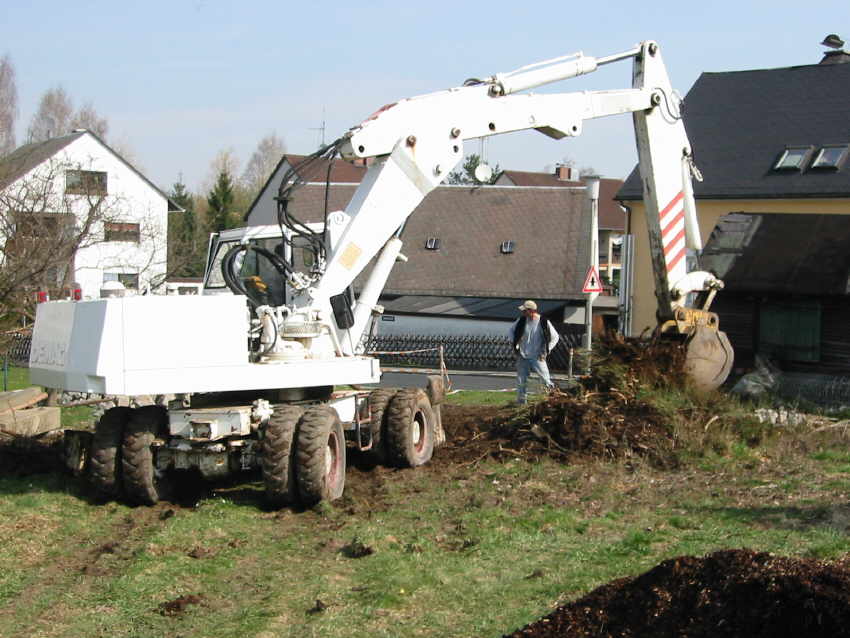

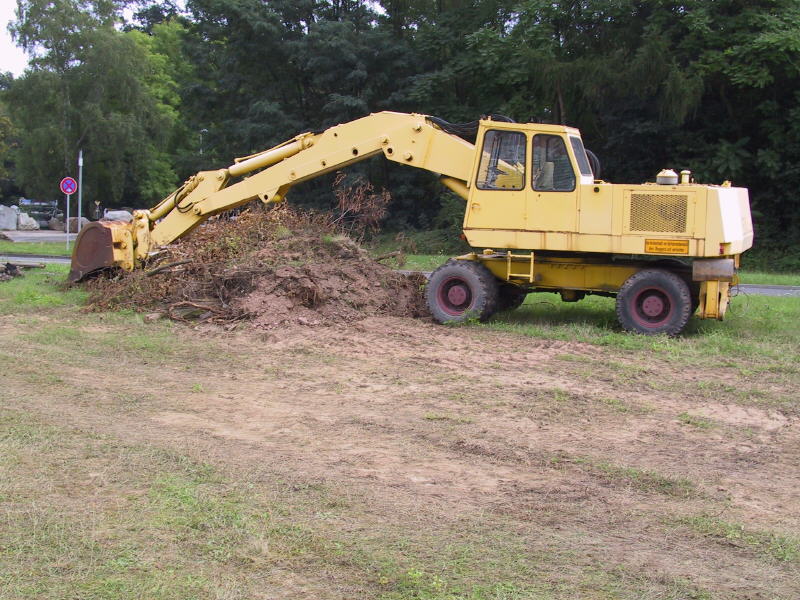

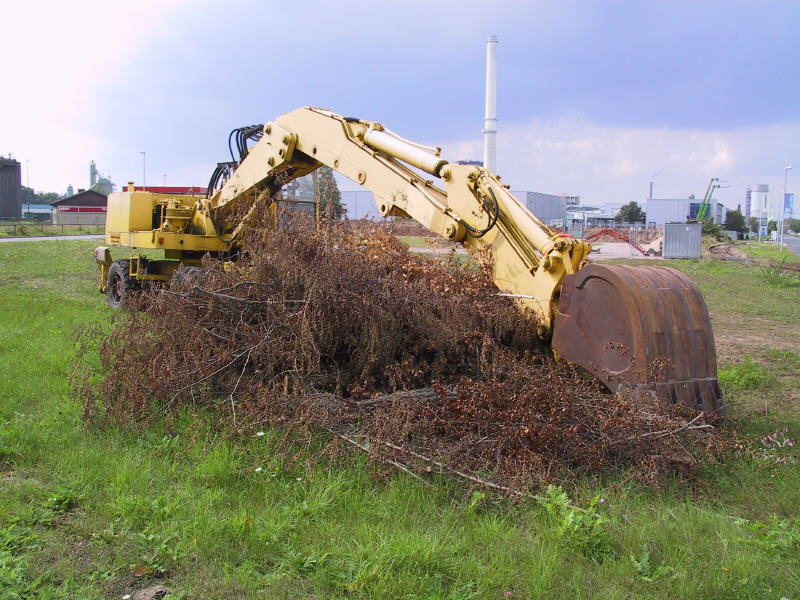

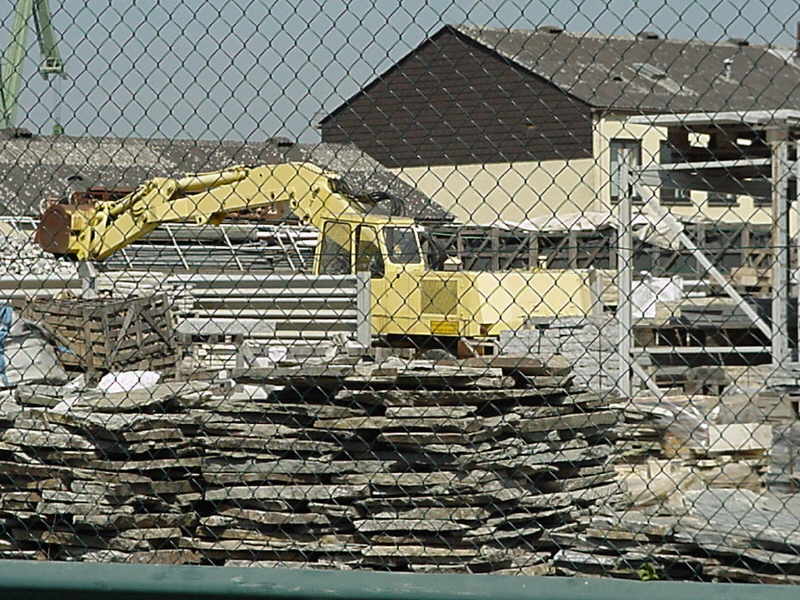

Der H21 P leistet auch im Jahr 2003 seinem Besitzer in Oberfranken treue Dienste		H21 auf einem Bauhof
Der Selbe H21 wie auf dem Bild rechts drüber fotografiert von Sebastian Suchanek
