H135

Technische Daten:

H135 (baugleich mit Komatsu PC 1400)
Kettenlänge:	6405mm
Kettenbreite:	600mm oder 800mm
Kettenhöhe:	1766mm
Höhe über alles:	6246mm
Breite über alles:	5640mm
Länge über alles:	8140mm
Motor (Diesel):	565kW Cummins VTA 28-C-800
Fahrgeschwindigkeit:	2,4km/h

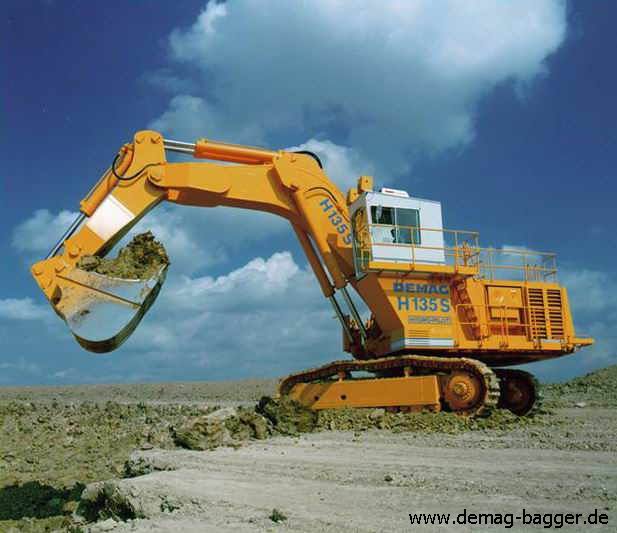

mt Tieflöffel:
Gewicht mit 800mm breiten Raupen: 140t
Losbrechkraft:	500kN
Reißkraft:	500kN
Auslegerlänge:	8000mm
Stiellänge:	3600mm
Tieflöffel:	9,5m³ (2740mm breit mit 5 Zähnen)
maximal erreichbare Höhe:	14000mm
maximal errreichbare Tiefe:	8200mm

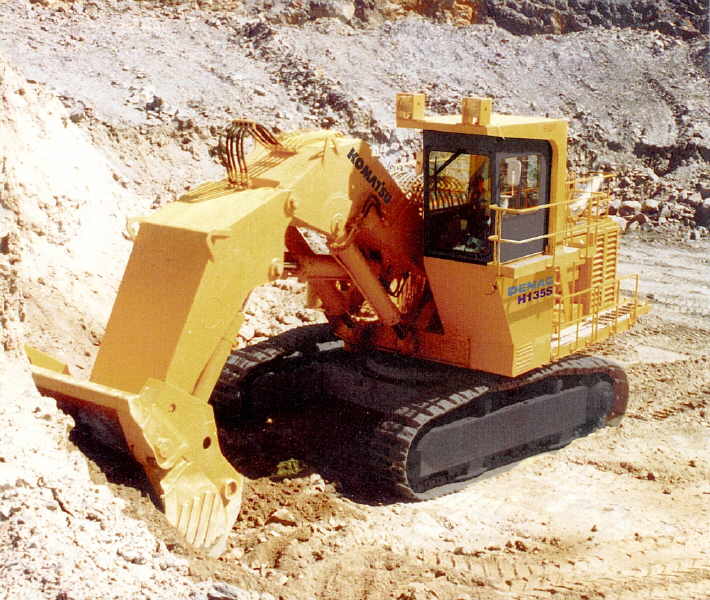

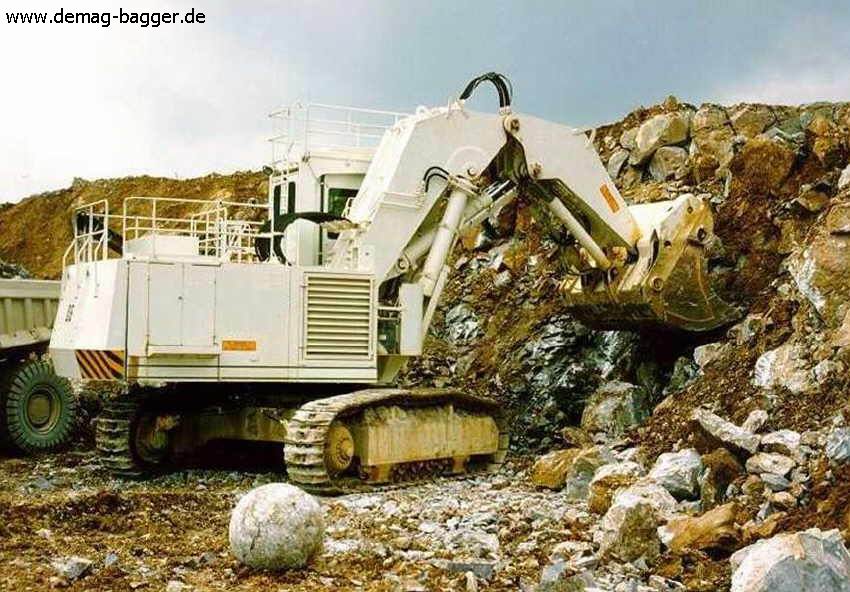

mit Klappschaufel:
Gewicht mit 800mm breiten Raupen: 140t
Losbrechkraft:	660kN
Vorschubkraft:	660kN
Auslegerlänge:	5000mm
Stiellänge:	3900mm
Klappschaufel:	10,4m³ oder 12m³ (3560mm breit mit 7 Zähnen)
maximal erreichbare Höhe:	9650mm
Schaufelweg nach vorne:	4400mm

Bilder:

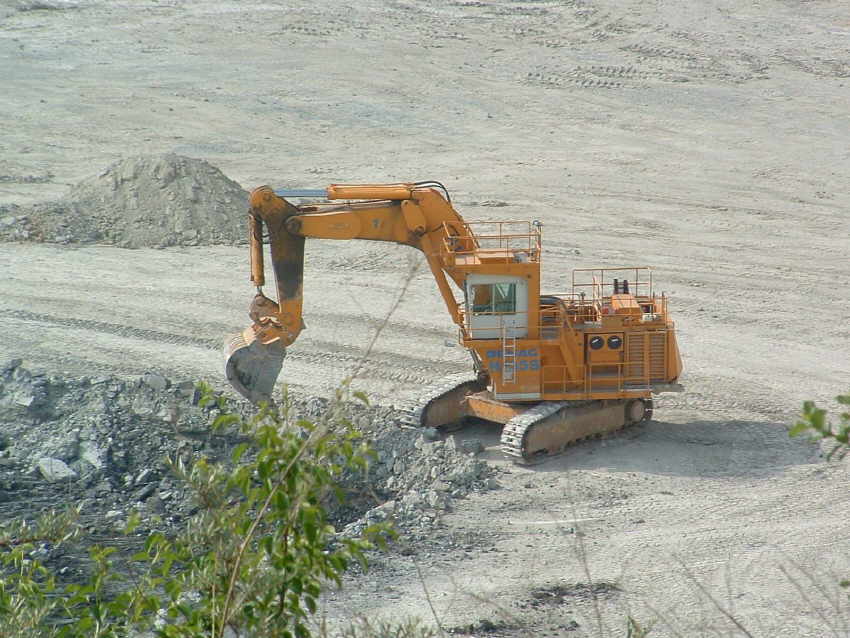

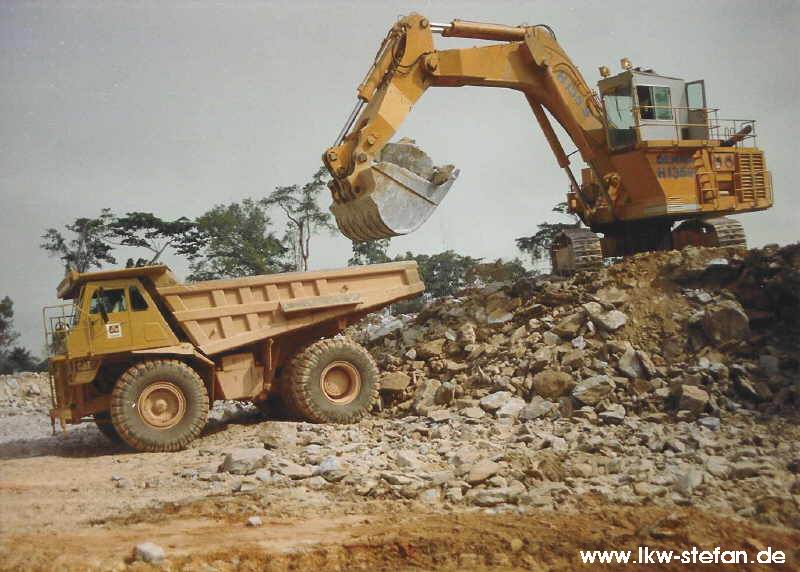

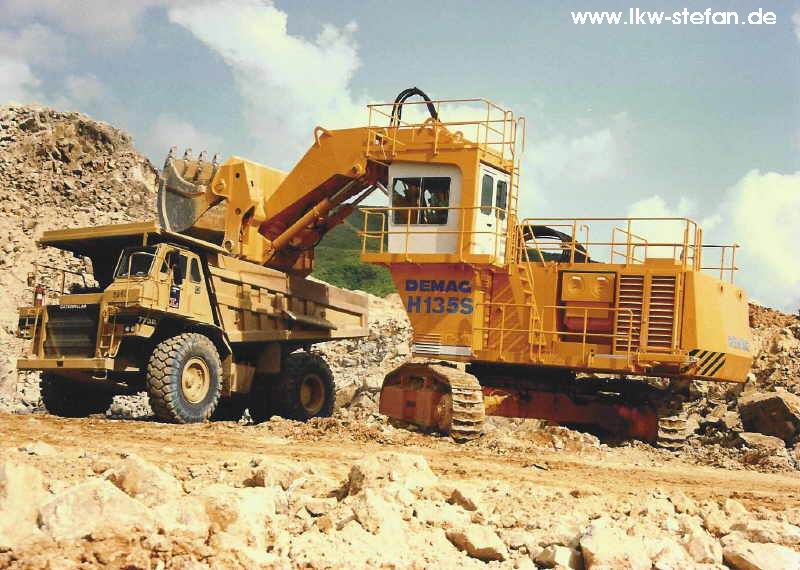

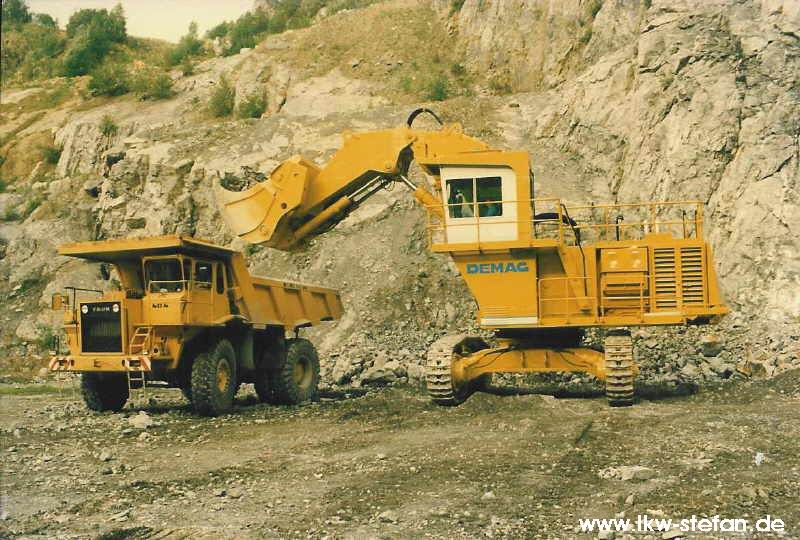

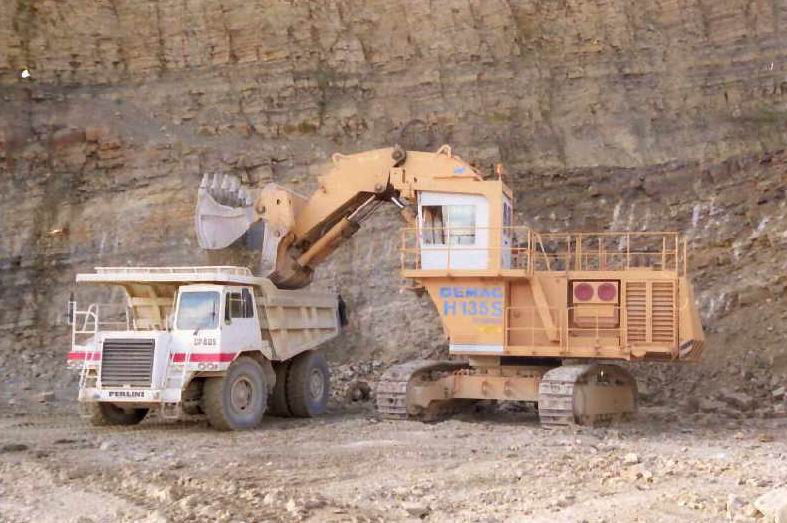

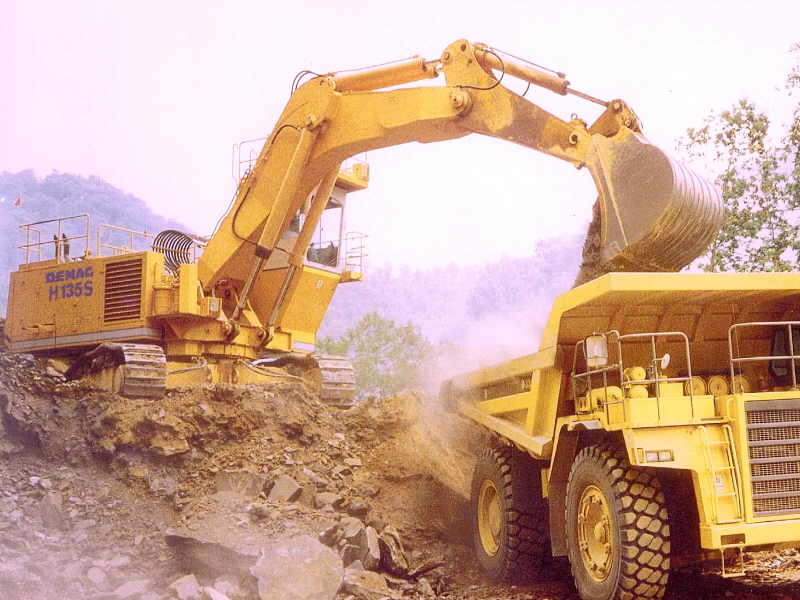

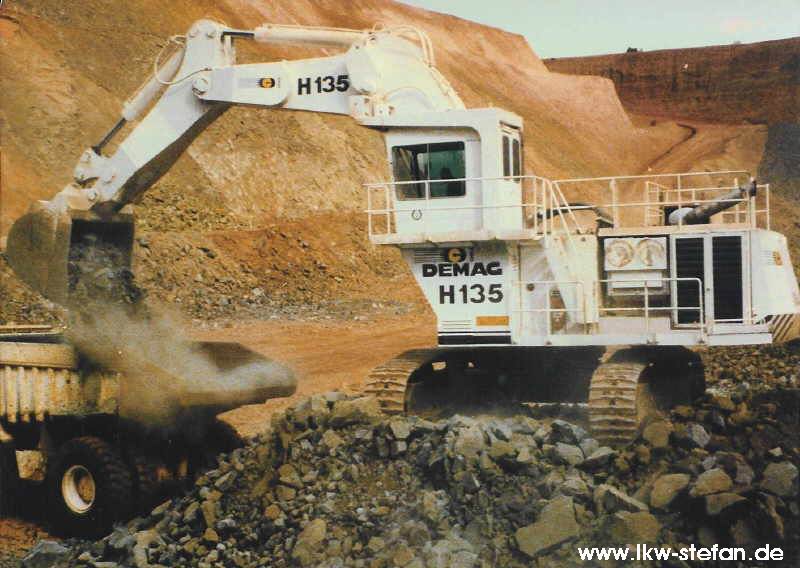

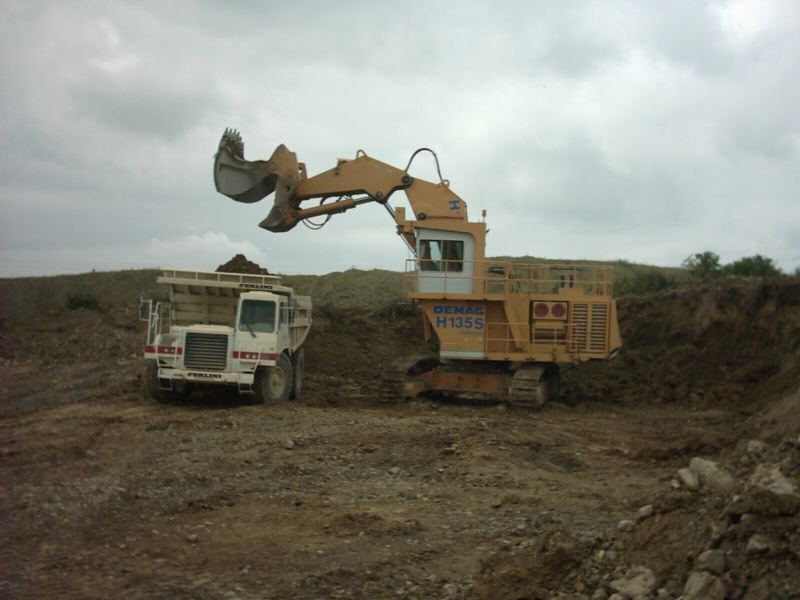

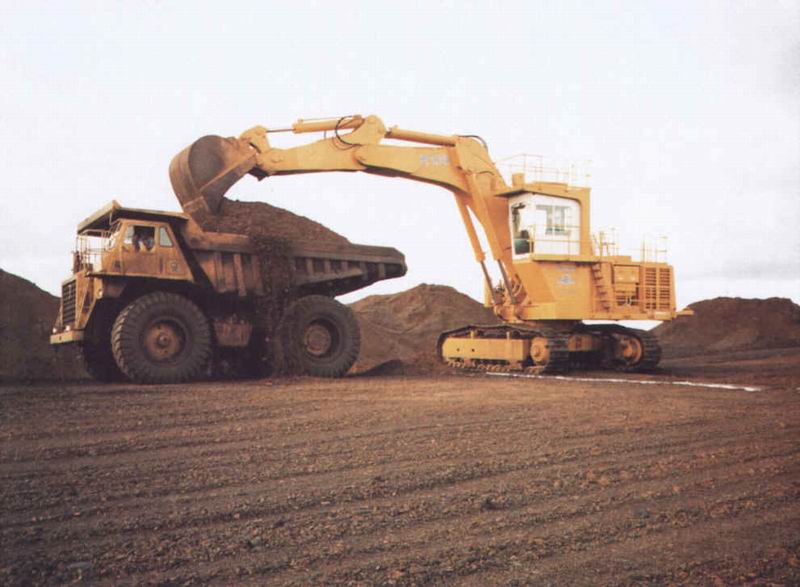

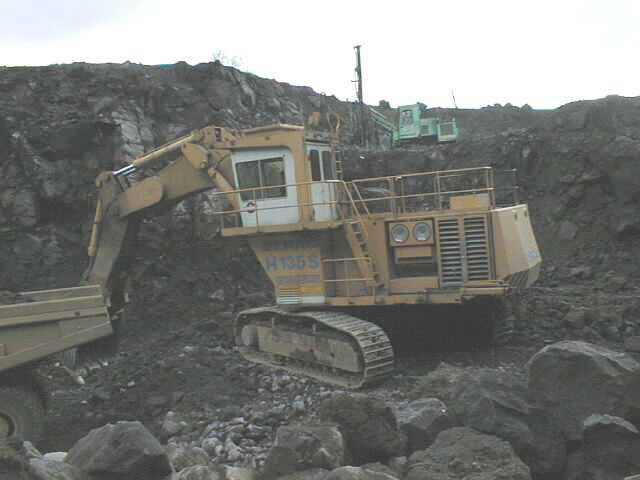

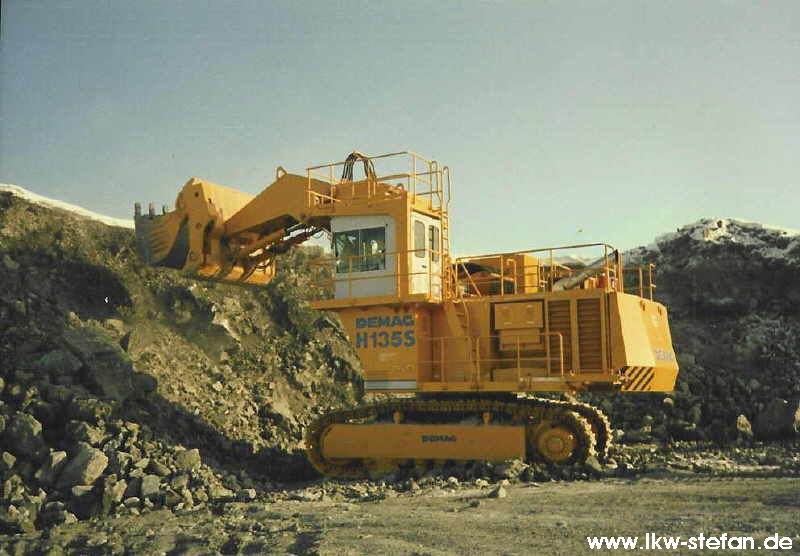

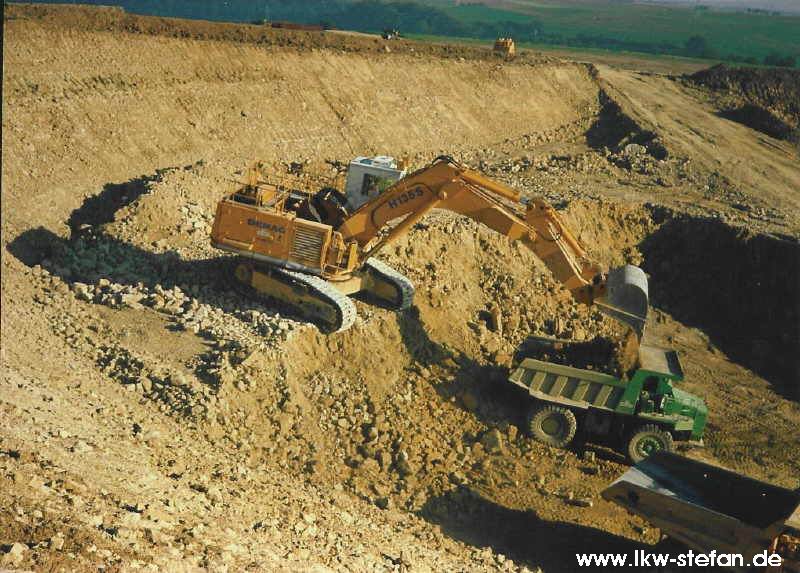

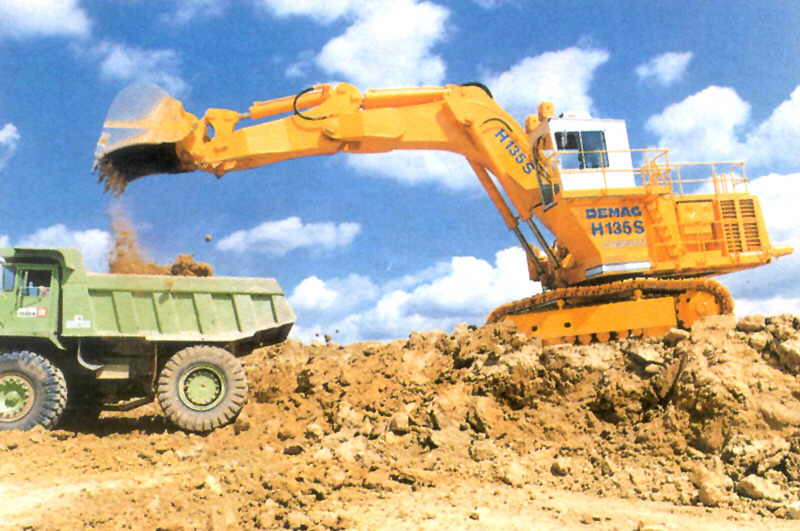

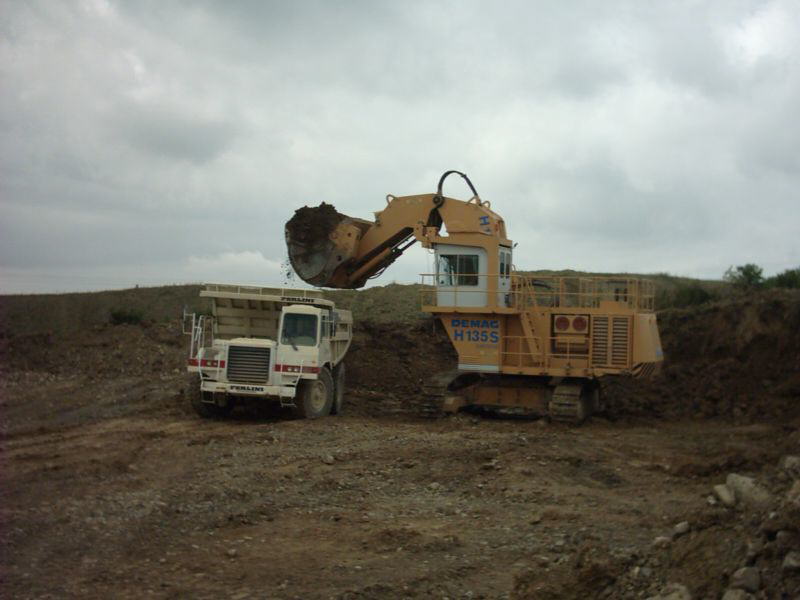

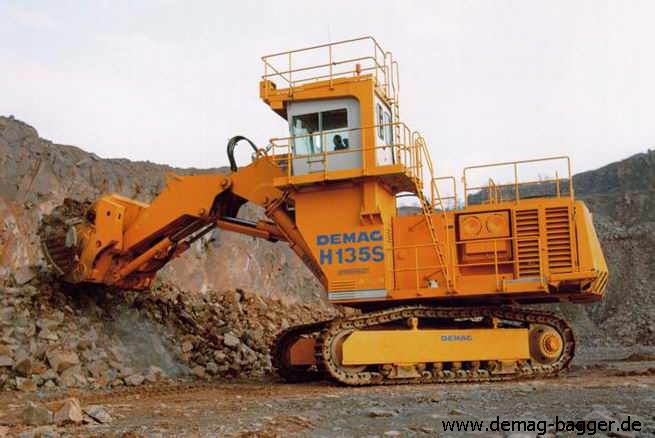

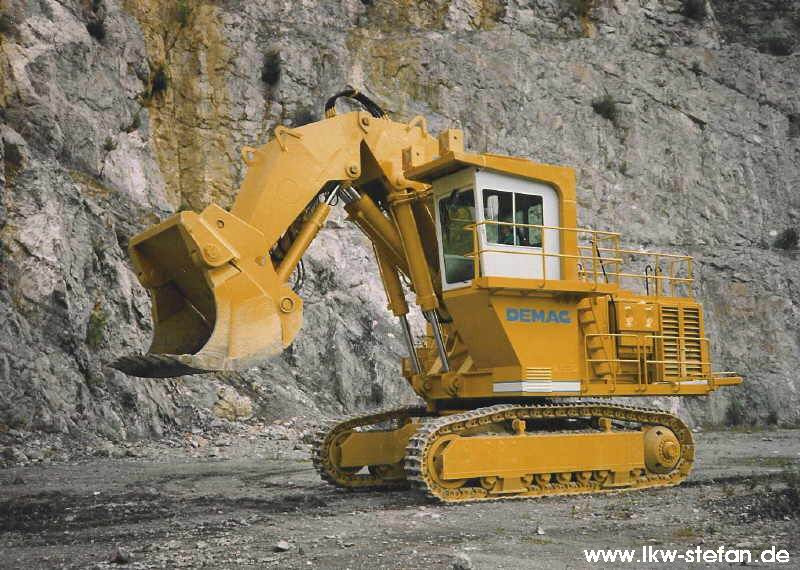

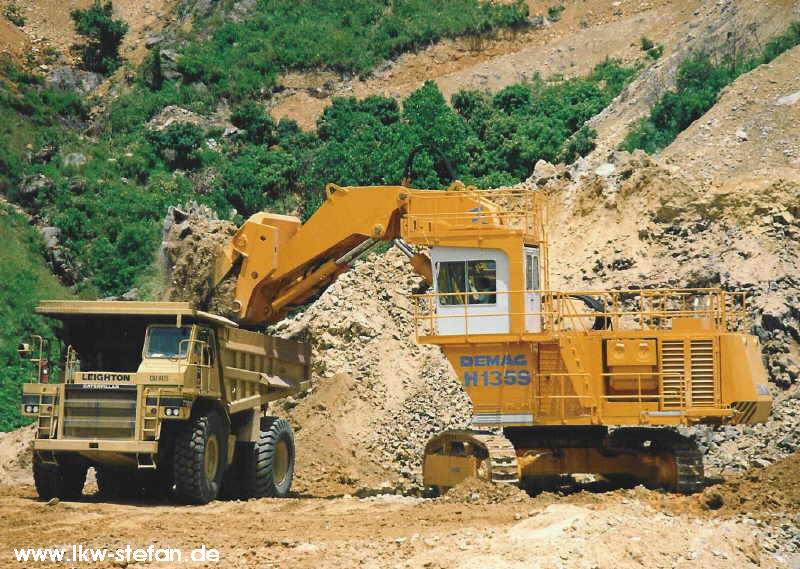

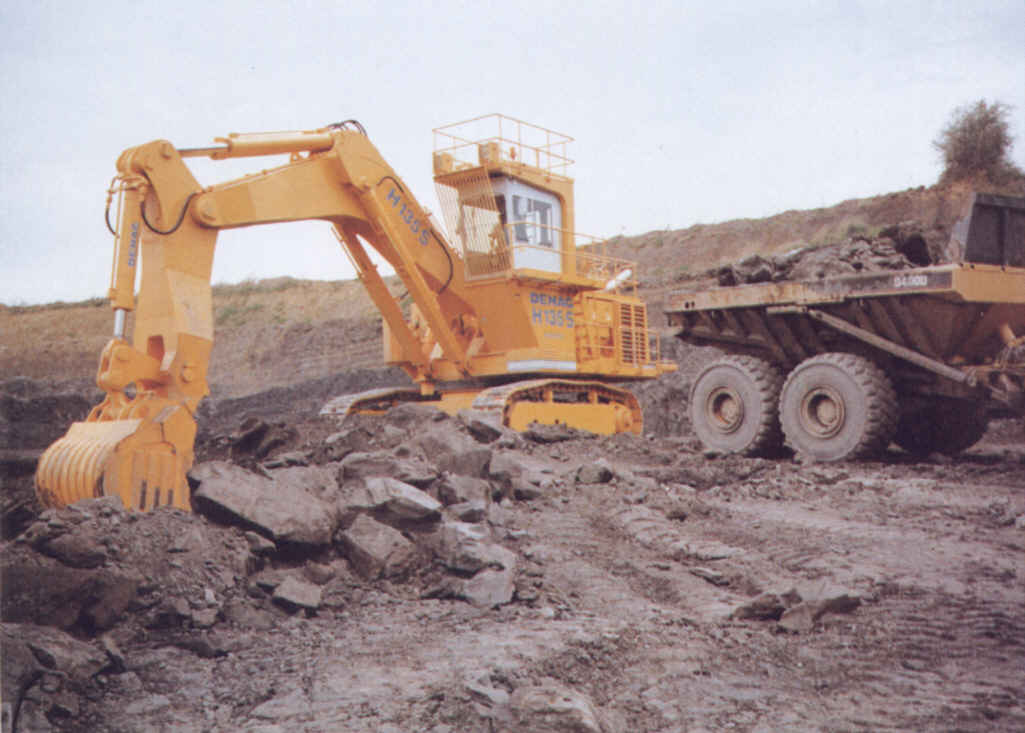

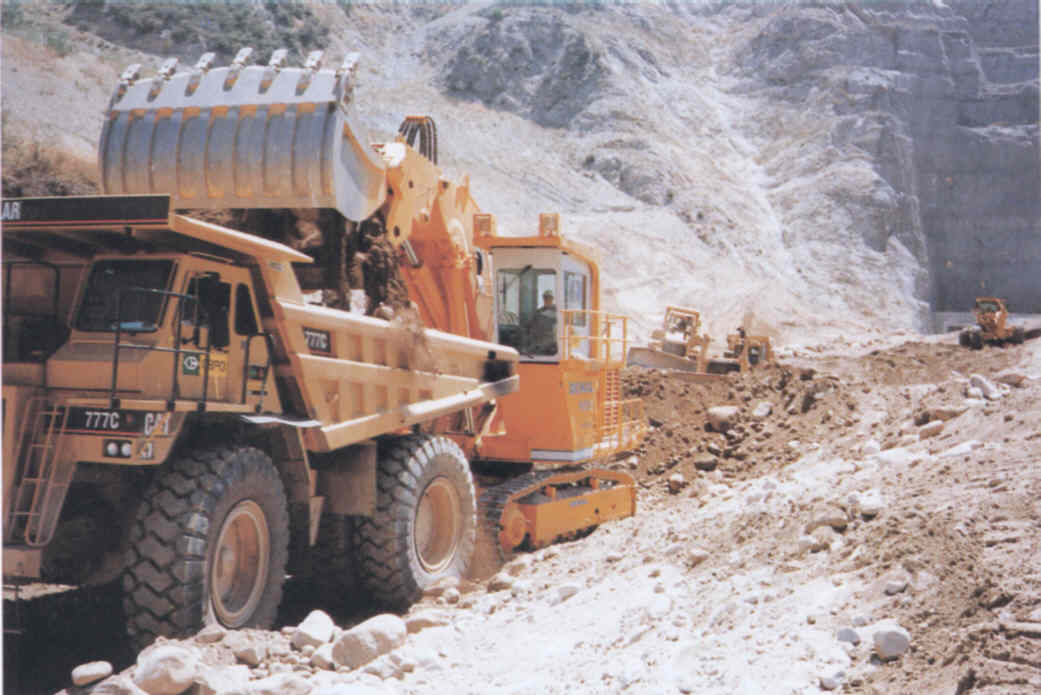

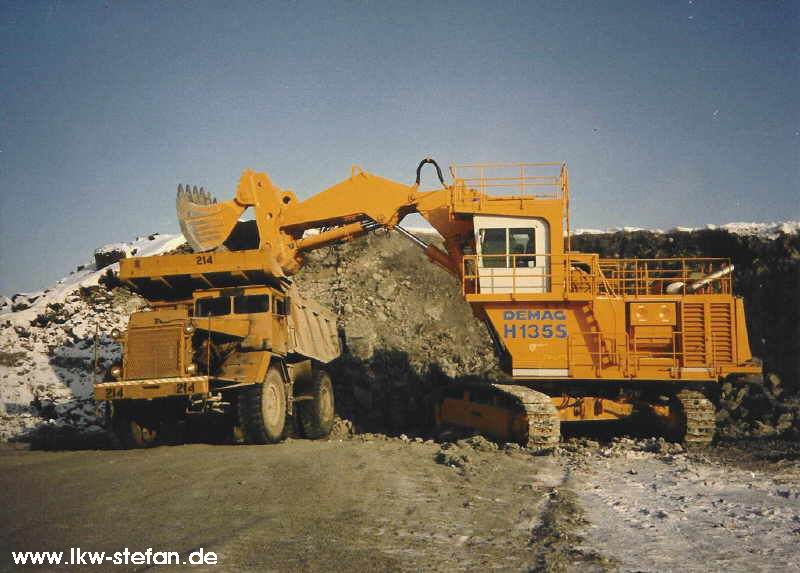

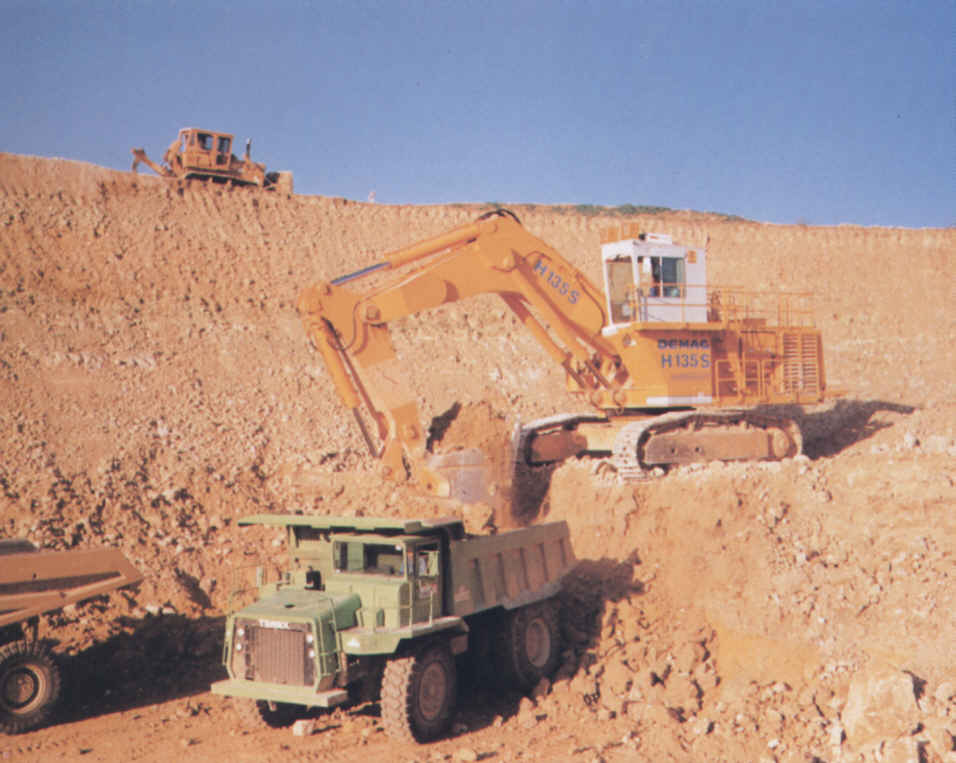

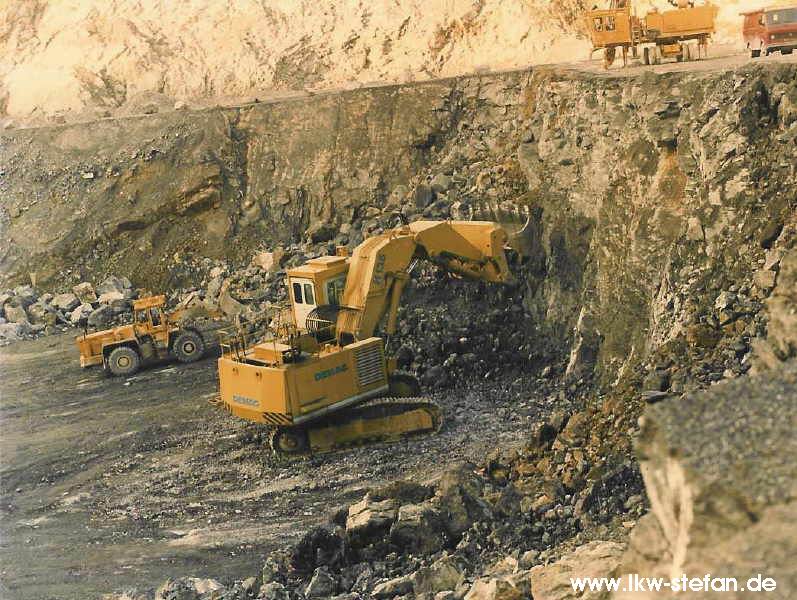

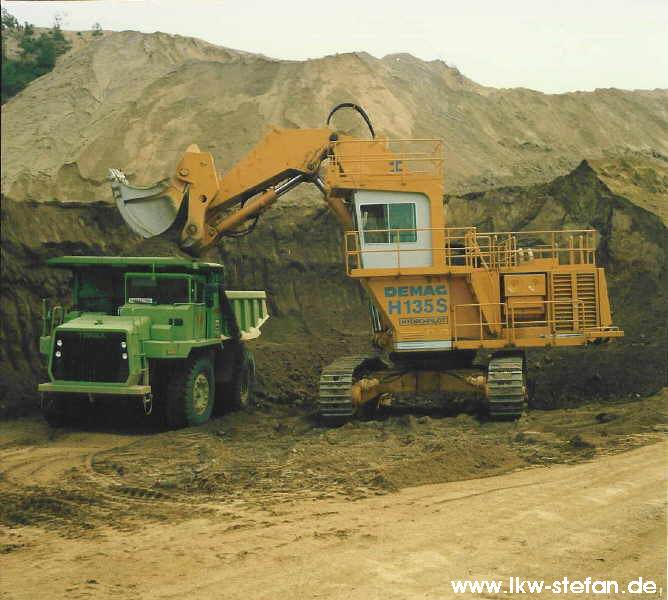

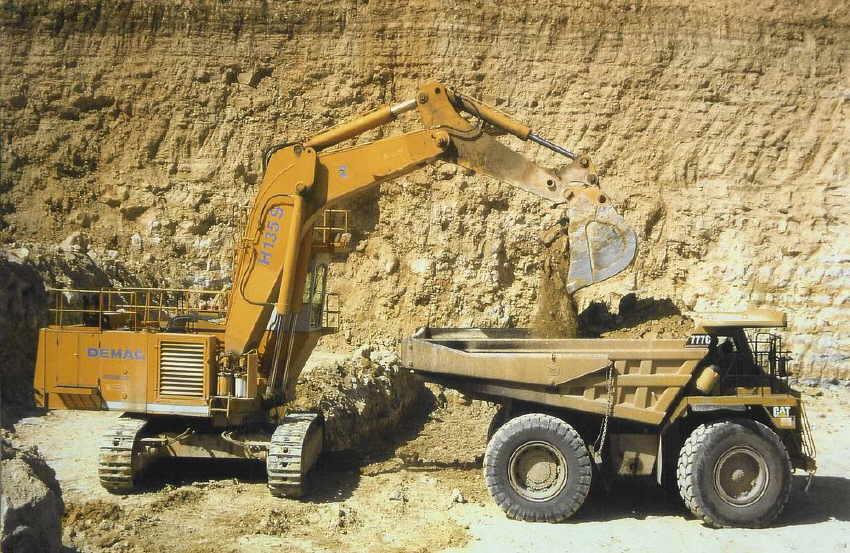

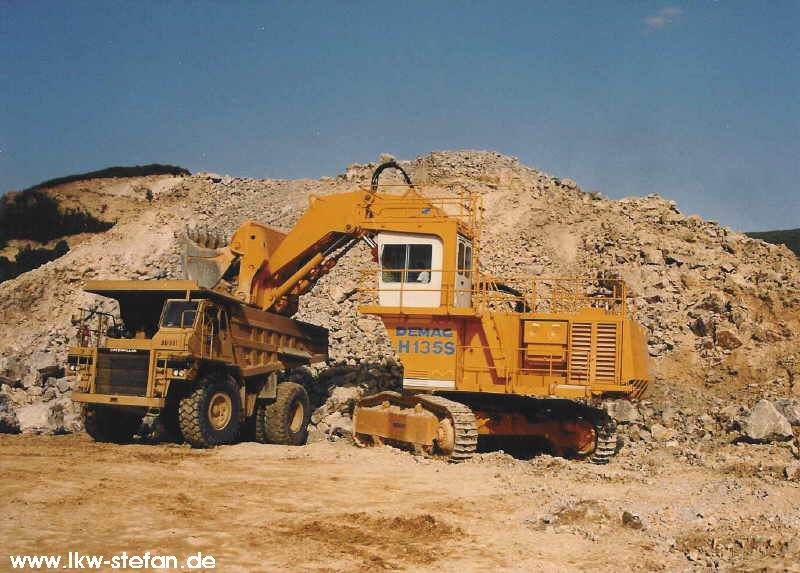

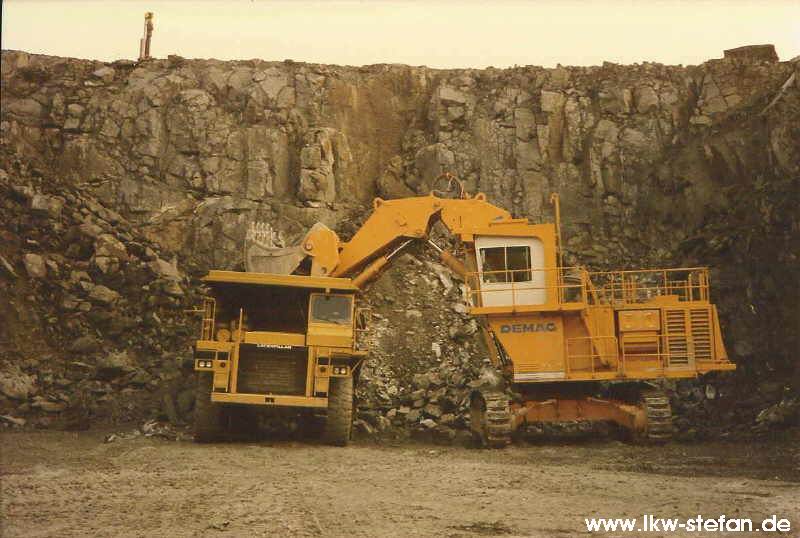

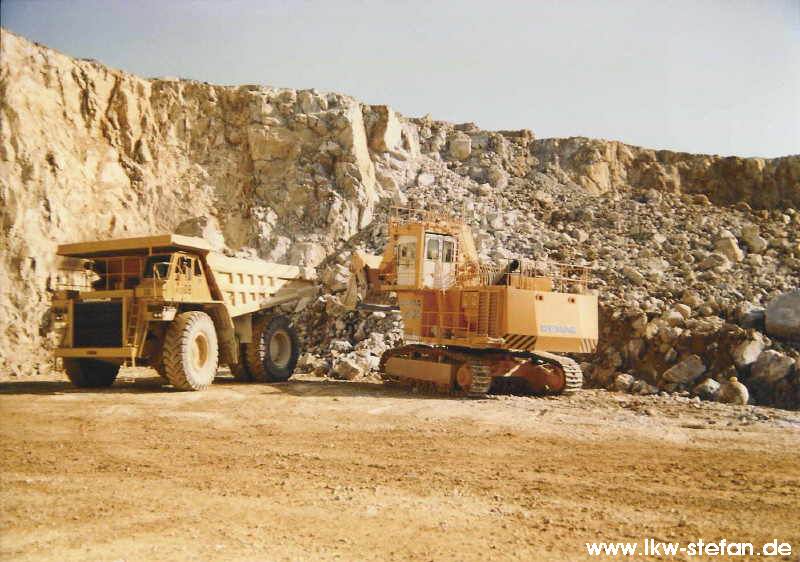

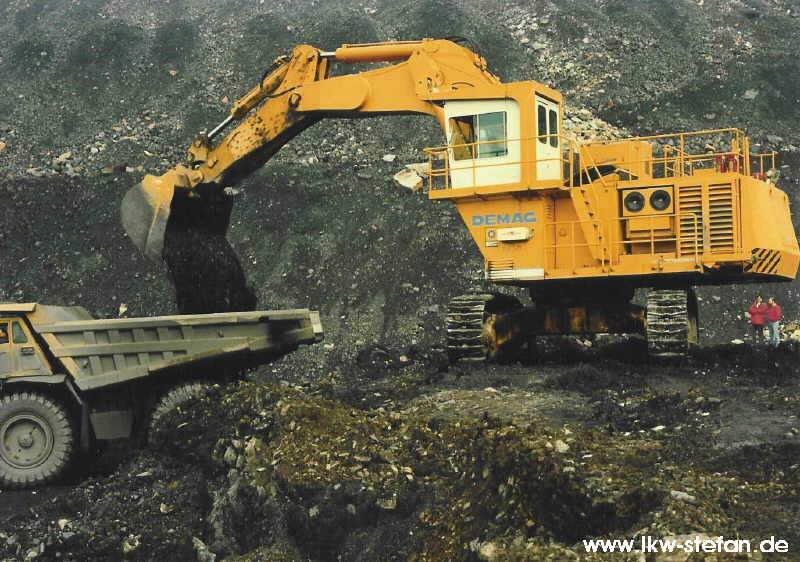

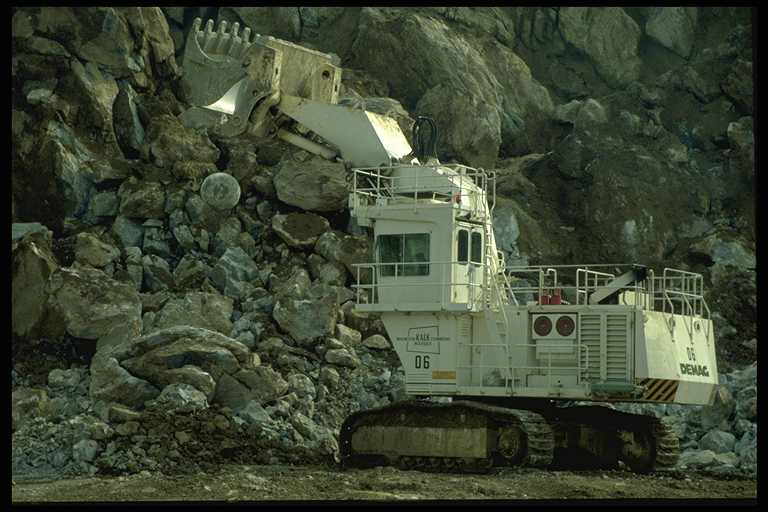

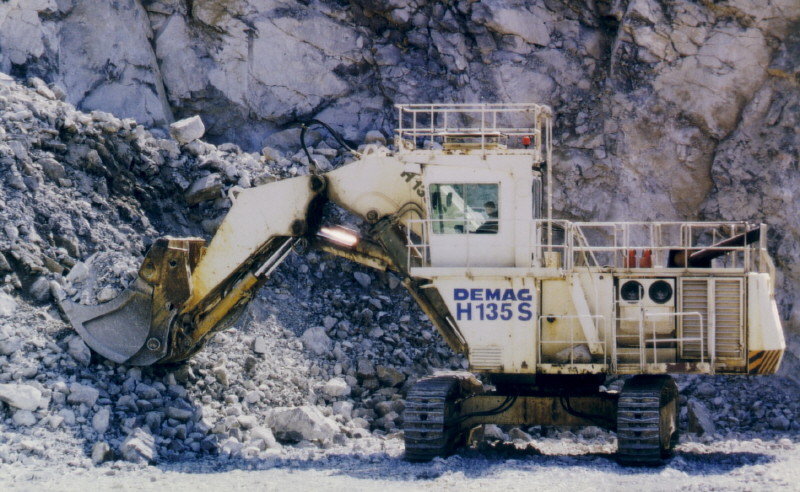

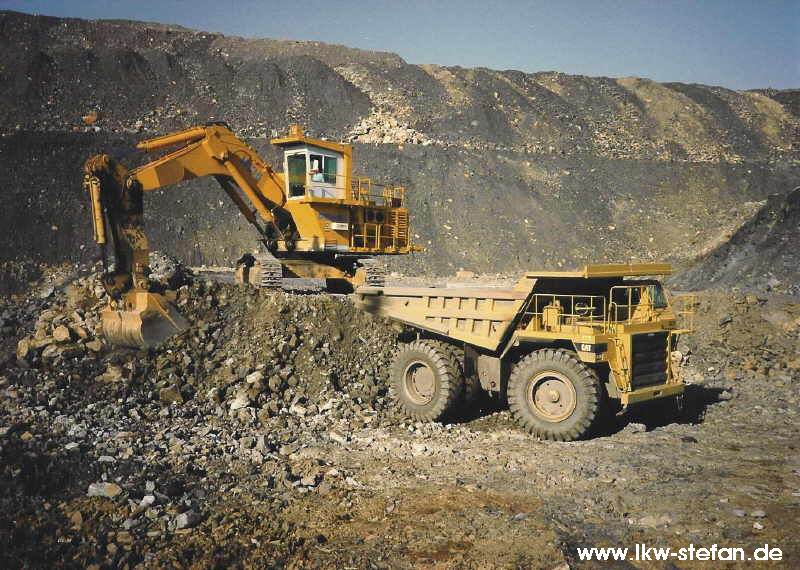

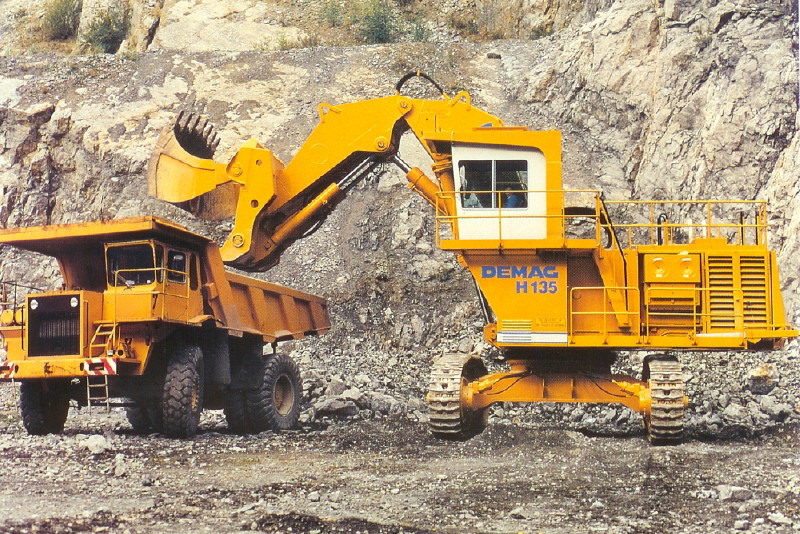

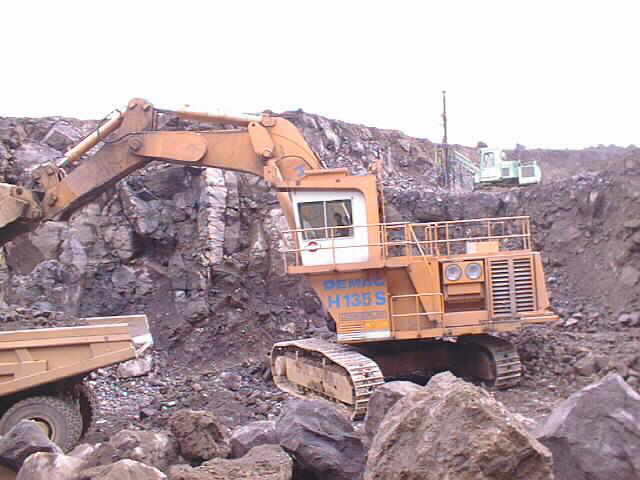

H135 mit Klappschaufel bei einem Staudammbau in Californien, beladen werden 85t SKW in 4 Spielen, Aufgaben: Sandstein-Fels lösen und laden, zum Teil geschobenes Material aufladen	H135 mit Felstieflöffel beim Autobahnbau der A8 Saarbrücken-Luxemburg, beladen werden 40-44t SKW, Aufgabe: Kalksandstein lösen und aufladen	H135 mit Tieflöffel in einer Kohlenmine in Frankreich (Buxires-les-M.) beim herausbaggern von ungesprengtem Fels-Oberboden zwischen den Kohleschichten	H135 mit 8,3m³ Felstieflöffel in einer Manganerzmine in Gabun / Westafrika, beladen werden 85t SKW, Aufgabe: Manganerzabbau (Schüttgewicht: 2,1t/m², normal: 1,7t/m³), Die Dumper stehen auf Baggerhöhe, d.h. der Bagger benötigt eine Gesamthubhöhe von 11m, Baggerleistung ca. 900t/h
