Seilbagger BL 323

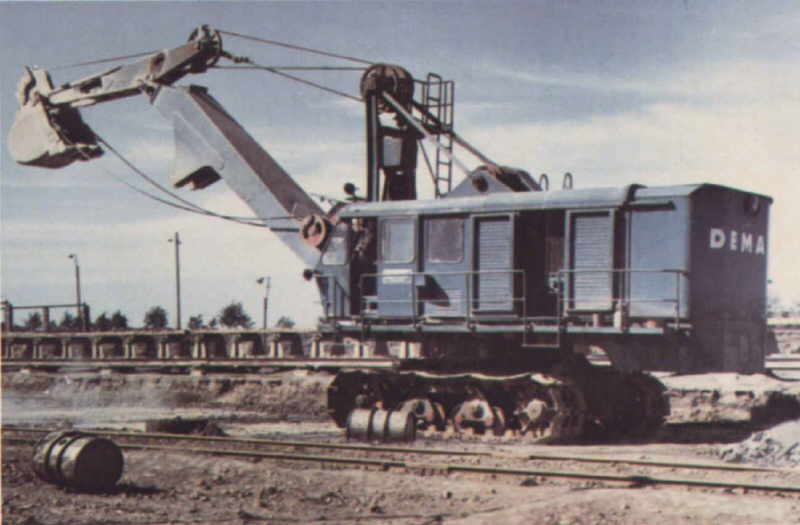

DEMAG BL 323 mit Tieflöffel (Bild von: Wolfgang Kellermann)



Technische Daten:

BL 323 (Daten von 1954)
Betriebsgewicht: bis zu 110t
Kettenlänge: 4950mm
Kettenhöhe: 1100mm
Kettenbreite: 870mm, 1150mm
Länge über alles: 6300mm
Höhe über alles: 4700mm
Breite über alles: 3700mm
Motor:
  • 12 Zyl. Deutz Dieselmotor A12 L 714
  • 12 Zyl. Deutz Dieselmotor A12 L 614 (Leistung 180PS)
Elektromotor:

Drehstrommotor 130kW, Spannung 380/500V umschaltbar Frequenz: 50Hz

Schleifringläufer mit dauernd aufliegenden Bürsten, Lieferfirma: Baugesellschaft für Elektrische Anlagen

mit Hochlöffel:
maximale Reichweite: 12000mm
maximale Reichhöhe: 9500mm
maximale Reichtiefe: 2100mm
Steinbruch Hochlöffel: 1,85m³
Hochlöffel: 2,3m³
max. Grabkraft: 23t
Tieflöffelbagger auf 20Meter Ponton:
maximale Ausschütthöhe: 9000mm
maximale Reichweite: 14500mm
maximale Grabtiefe: 6000mm
Tieflöffel: 1,8m³
Reißkraft: 41t



Bilder:

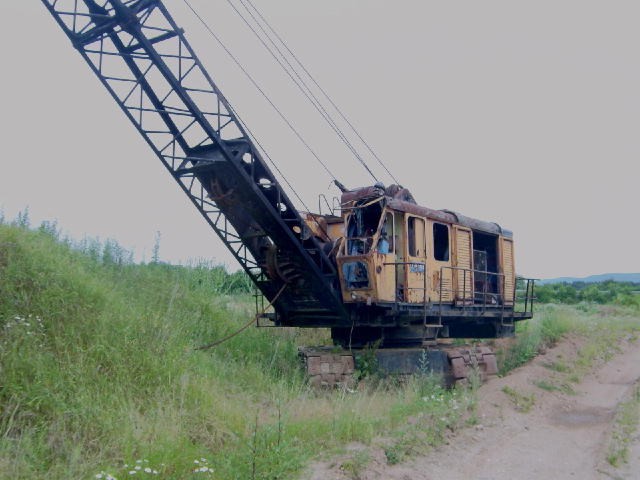

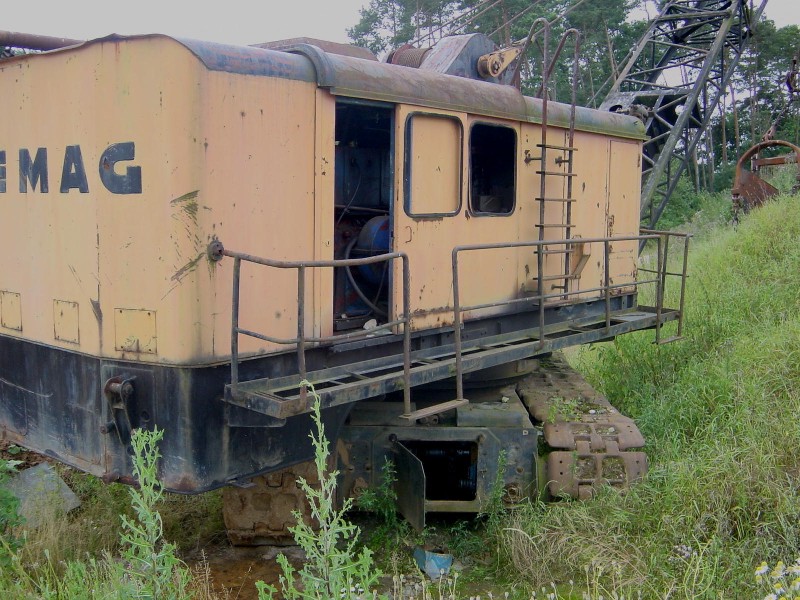

noch existierender BL 323, den Wolfgang Böhringer bei Bamberg entdeckt hat

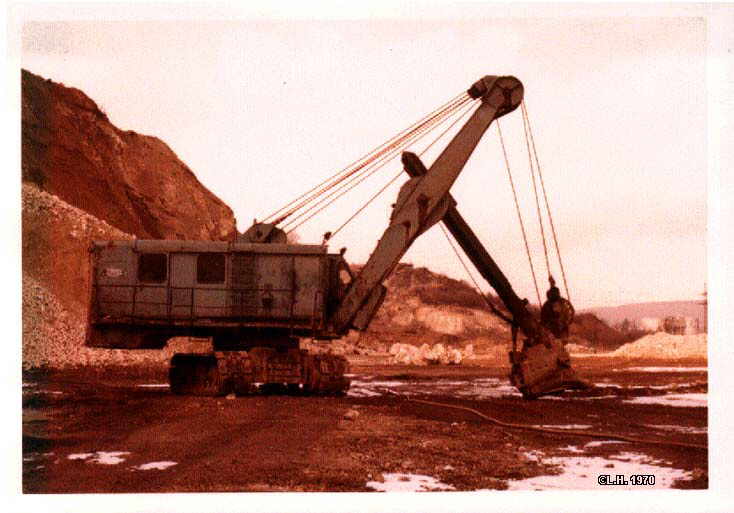

BL 323 in den 70ern in einem Steinbruch mit Hochlöffel
Bild von einem Tieflöffel des DEMAG BL 323 während der Arbeit

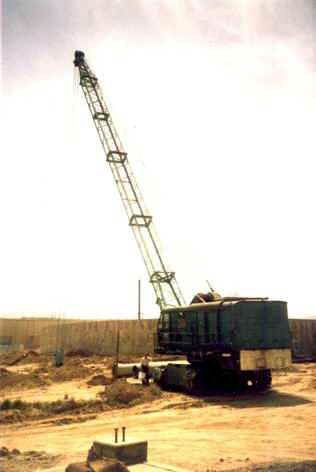

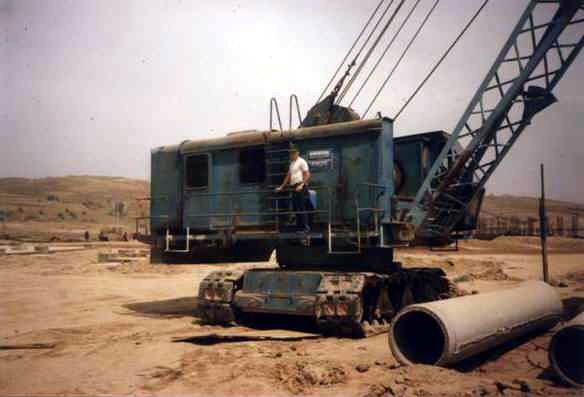

BL 323 mit Gittermastausleger

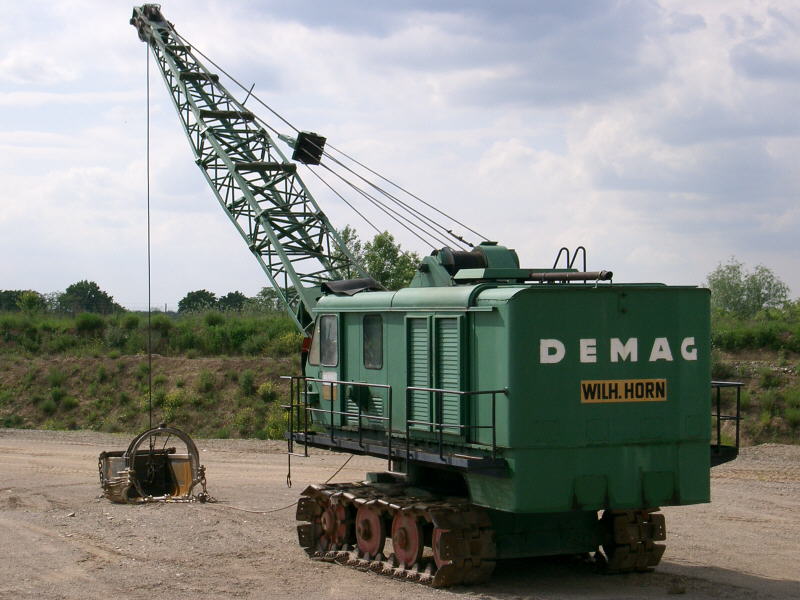

drei tolle BL 323 entdeckte Ernst Weber im Frühjahr 2004
alle drei Bagger sind noch im Einsatz in einer Kiesgrube und in super Zustand!

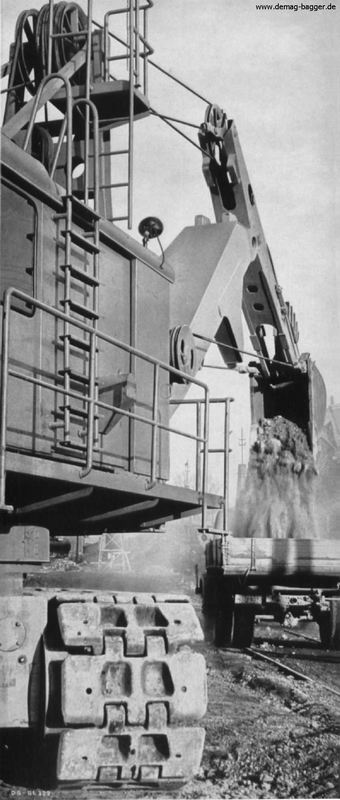

BL 323 mit Hochlöffel
